Мерседес Бенц W140. Снятие и установка топливной распределительной магистрали с инжекторами



Мерседес Бенц W140. Снятие и установка топливной распределительной магистрали с инжекторами

Снятие и установка топливной распределительной магистрали с инжекторами

Система управления впрыском топлива и зажиганием LH-SFI

Снятие

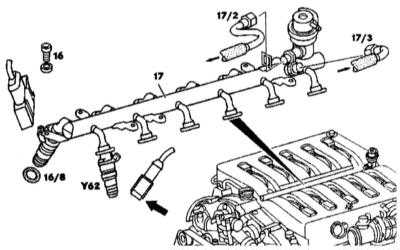

Детали установки топливной распределительной магистрали с инжекторами системы управления впрыском топлива и зажиганием LH-SFI

6.5.7 Снятие и установка топливной распределительной магистрали с инжекторами Mercedes-Benz W140

16 — Болты
16/8 — Уплотнительное кольцо
17 — Топливная распределительная магистраль
17/2 — Возвратный топливопровод
17/3 — Нагнетающий топливопровод
Y62 — Инжекторы


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Уменьшите давление топлива в распределительной магистрали посредством специального клапана.
2. Снимите крышку проводов на переборке двигательного отсека.
3. Отсоедините вакуумную трубку АТ на впускном трубопроводе.
4. Снимите верхнюю крышку распределителя зажигания.
5. Отсоедините все электрические провода, проходящие над распределителем.
6. Отсоедините вакуумную трубку от диафрагменного регулятора давления.
7. Отсоедините нагнетающий (17/3) и возвратный (17/2) топливопроводы.
8. Отсоедините разъемы (стрелка).
9. Отверните болты (16).
10. Снимите распределитель (17) вместе с инжекторами с впускного трубопровода.

Установка

Установка производится в порядке, обратном снятию.

Система управления впрыском топлива и зажиганием ME-SFI

Снятие

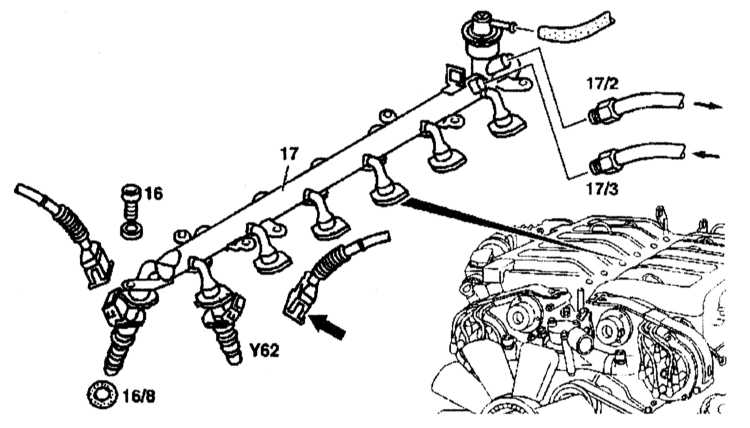

Детали установки топливной распределительной магистрали с инжекторами системы управления впрыском топлива и зажиганием ME-SFI

6.5.7 Снятие и установка топливной распределительной магистрали с инжекторами Mercedes-Benz W140

17 — Топливная распределительная магистраль
17/2 — Возвратный топливопровод
17/3 — Нагнетающий топливопровод
Y62 — Инжекторы


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Уменьшите давление топлива в распределительной магистрали с помощью специального клапана.
2. Снимите крышку проводов на переборке двигательного отсека.
3. Отсоедините вакуумную трубку АТ на впускном трубопроводе.
4. Снимите все стяжные ленты электропроводки над распределителем.
5. Отсоедините вакуумную трубку от диафрагменного регулятора давления топлива.
6. Отсоедините нагнетающий (17/3) и возвратный (17/2) топливопроводы.
7. Отсоедините разъемы (стрелка).
8. Отверните болты (16).
9. Снимите распределитель (17) вместе с инжекторами. Проверьте инжекторы.

Установка

Установка производится в порядке, обратном снятию.
