Снятие и установка водяного насоса

Снятие

Бензиновые модели с двигателями серии М119.97/98

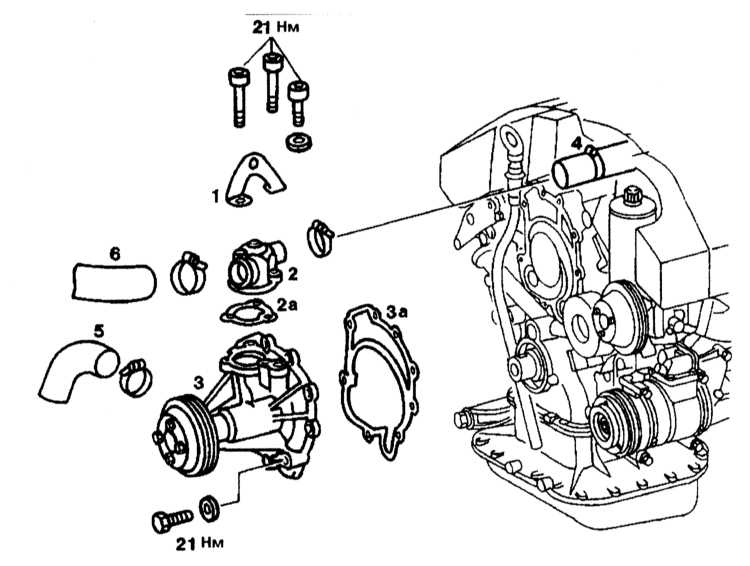

Детали установки водяного насоса на моделях с двигателями серии М119.97/98


1 — Проушина 2 — Крышка 3 — Насос системы охлаждения 2a, 3a — Прокладки 4, 5, 6 — Патрубки

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините патрубки (4), (5) и (6).
2. Отверните крышку (2) с проушиной (1). Замените прокладку (2a).
3. Отверните болты крепления насоса (3).
4. Протрите уплотнительные поверхности. Замените прокладку (3a).
5. Снимите насос (3).

Бензиновые модели с двигателями серии М120.97/98

Конструкция и детали установки водяного насоса

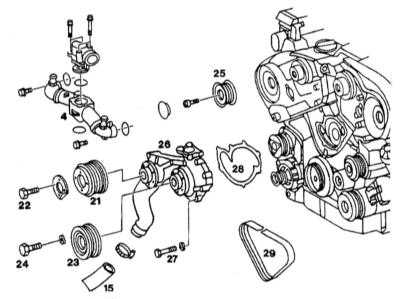

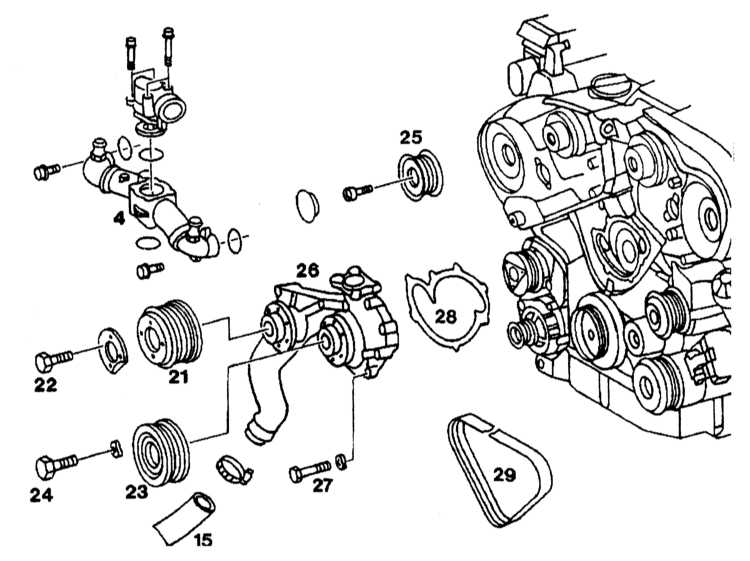

Детали установки водяного насоса на бензиновых моделях с двигателями серии М120.980/982


4, 15 — Патрубки системы охлаждения 21 — Муфта вентилятора 22, 24, 27 — Болты 25 — Шкив насоса системы охлаждения 26 — Насос системы охлаждения 28 — Прокладка 29 — Ремень привода генератора

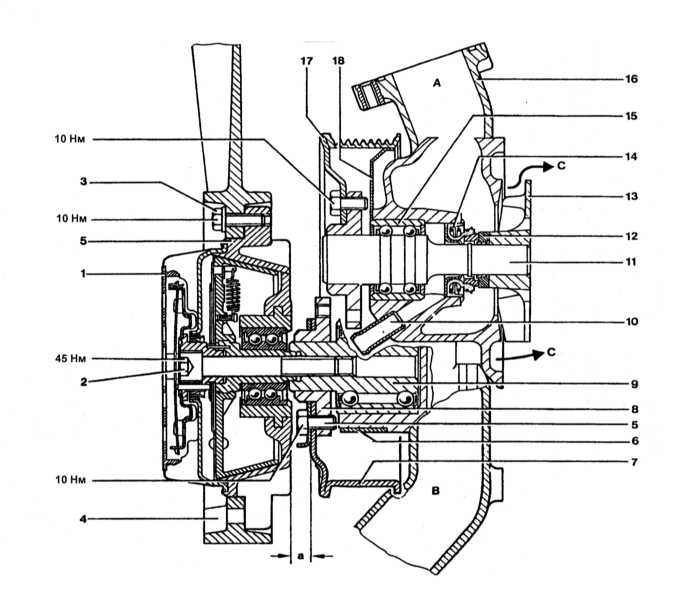

Конструкция водяного насоса, устанавливаемого на двигатели 120

5.2.6 Снятие и установка водяного насоса Mercedes-Benz W140

1 — Кожух
2 — Болт крепления
3 — Болт с шайбой
4 — Крыльчатка
5 — Вязкостная муфта
6 — Уплотнительное кольцо
7 — Шкив муфты
8 — Фланец
9 — Подшипниковый узел
10 — Дренажная трубка
11 — Вал насоса

12 — Уплотнительное кольцо сальника
13 — Крыльчатка насоса
14 — Сальник
15 — Обойма подшипников
16 — Корпус
17 — Шкив привода насоса
18 — диск отражателя жидкости
А — От термостата
В — От радиатора
С — К картеру двигателя
а — 7.85 мм

ПОРЯДОК ВЫПОЛНЕНИЯ

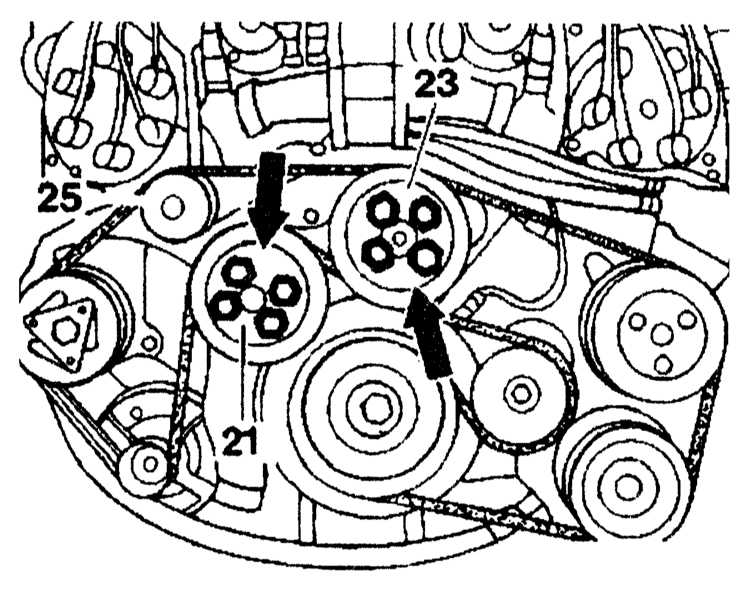

1. Ослабьте болты крепления шкива муфты вентилятора (21) и шкива насоса системы охлаждения (23).
2. Снимите ремень привода генератора.
3. Отверните шкив муфты вентилятора (21) и шкива насоса системы охлаждения (23). 4. Снимите направляющий ролик (25) с передней правой крышки.
5. Отсоедините патрубок системы охлаждения от насоса системы охлаждения снизу.

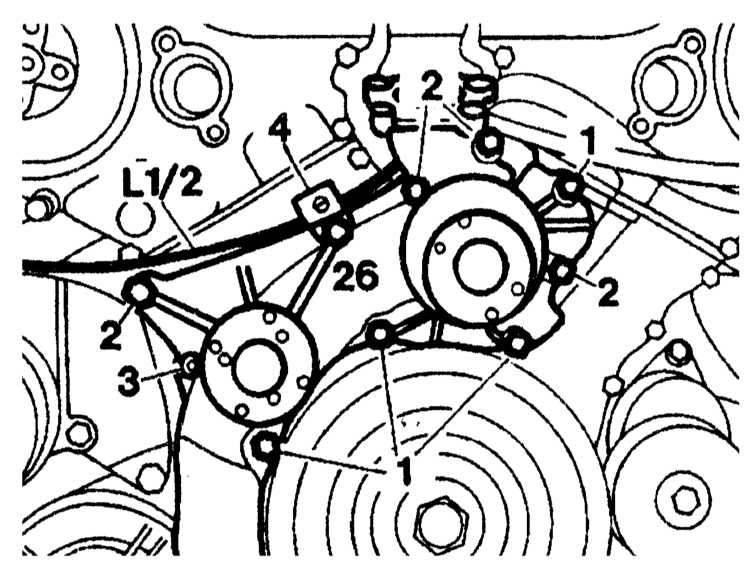

6. Отверните болты крепления насоса (26) и снимите его. 1 — Болты М8х70 2 — Болты М8х85 3 — Болты М8х95 4 — Болты М8х85 с фиксатором проводки датчика ВМТ L1/2

Дизельные модели с двигателями серии ОМ603.971

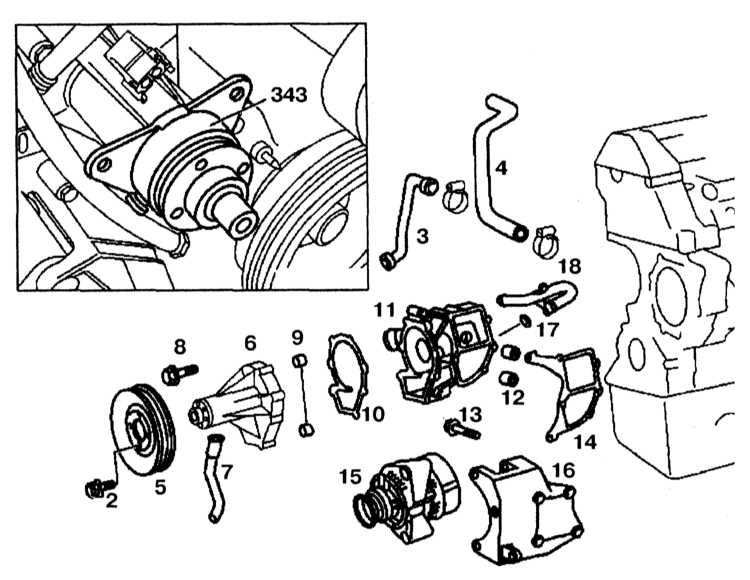

Детали установки водяного на дизельных моделях с двигателями серии ОМ603.971

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Опорожните систему охлаждения (см. Главу Текущее обслуживание).

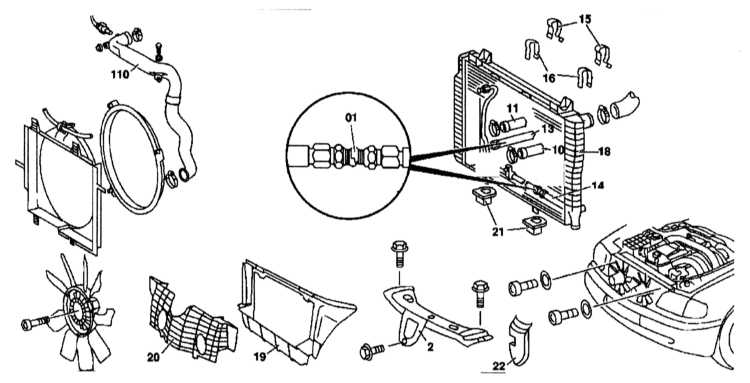

2. Снимите радиатор (см. Раздел Снятие и установка радиатора системы охлаждения - детали установки).
3. Снимите муфту вентилятора.
4. Отсоедините отрицательный провод от батареи.
5. Ослабьте болты (2) крепления звездочки насоса.
6. Снимите ремень привода генератора.
7. Отверните шкив насоса (5).
8. Отсоедините патрубки (3) и (4) от насоса.
9. Снимите генератор (15).
10. Снимите опору генератора (16).
11. Снимите корпус насоса (11) вместе с насосом.
12. Замените прокладку (14). Протрите уплотнительные поверхности.
13. Отверните насос (6).
14. Замените прокладку (10).

Дизельные модели с двигателями серии ОМ606.961

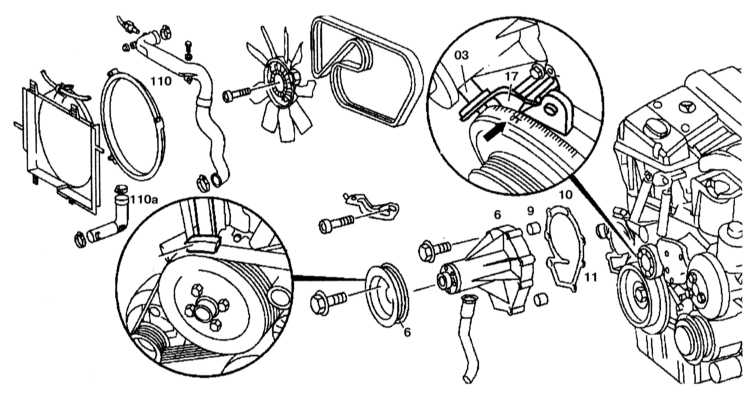

Детали установки водяного на дизельных моделях с двигателями серии ОМ606.961


03 — Фиксатор 5 — Шкив насоса системы охлаждения 6 — Насос системы охлаждения 9 — Направляющие втулки	10 — Прокладка 11 — Корпус насоса системы охлаждения 17 — Датчик ВМТ 110, 110a — Трубки подачи сжатого воздуха

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Слейте охлаждающую жидкость.
2. Снимите муфту вентилятора.
3. Ослабьте болт крепления шкива (5) насоса системы охлаждения.
4. Снимите ремень привода генератора.
5. Снимите шкив (5) насоса системы охлаждения.
6. Установите поршень первого цилиндра в положение ВМТ.
7. Отверните кронштейн крепления датчика ВМТ (17).
8. Проверьте установку датчика ВМТ и, при необходимости, отрегулируйте ее.
9. Отверните болты крепления насоса системы охлаждения (6) к корпусу насоса (11).

Установка

Бензиновые модели с двигателями серии 119.97/98

Установка производится в порядке, обратном снятию.

Порядок затягивания болтов крепления насоса системы охлаждения на бензиновых моделях с двигателями серии М119.97/98

Бензиновые модели с двигателями серии М120.97/98

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Протрите уплотнительные поверхности.
2. Замените прокладку насоса.
3. Далее установка производится в порядке, обратном снятию. Проверьте систему охлаждения на отсутствие утечек.

Дизельные модели с двигателями серии ОМ603.971

Установка проводится в порядке, обратном снятию.

Дизельные модели с двигателями серии ОМ606.961

Установка проводится в порядке, обратном снятию. Замените прокладку (10) и протрите уплотнительные поверхности.

Детали установки водяного на дизельных моделях с двигателями серии ОМ606.961


03 — Фиксатор 5 — Шкив насоса системы охлаждения 6 — Насос системы охлаждения 9 — Направляющие втулки	10 — Прокладка 11 — Корпус насоса системы охлаждения 17 — Датчик ВМТ 110, 110a — Трубки подачи сжатого воздуха
