Мерседес Бенц W140. Снятие и установка радиатора системы охлаждения

Снятие и установка радиатора системы охлаждения - детали установки

Детали установки радиатора системы охлаждения

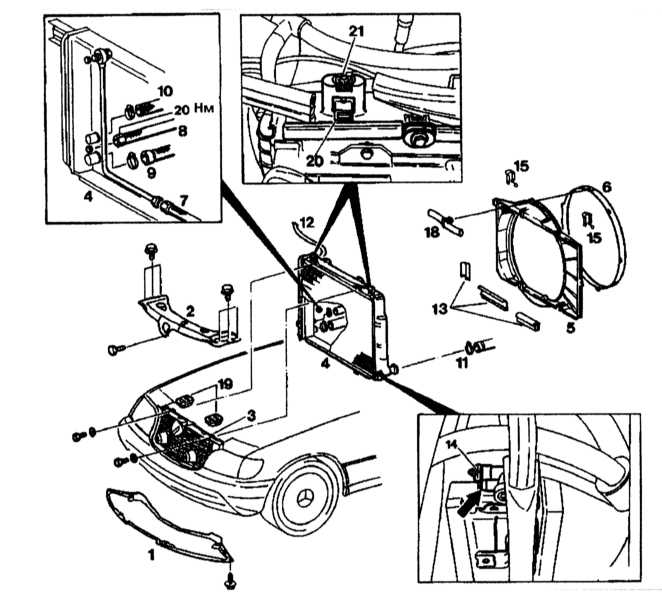

Детали установки радиатора системы охлаждения на бензиновых моделях серии М104.94/99


1 — Нижний защитный щиток 2 — Верхняя поперечная балка 3 — Конденсатор 4 — Радиатор 5 — Кожух вентилятора 6 — Кольцо кожуха 7, 8 — Маслопроводы АТ	9, 10, 11, 12 — Патрубки системы охлаждения 13 — Пластиковые ленты 14, 15, 18 — Фиксаторы 19 — Резиновые опоры 20 — Рычаг 21 — Регулировочный болт

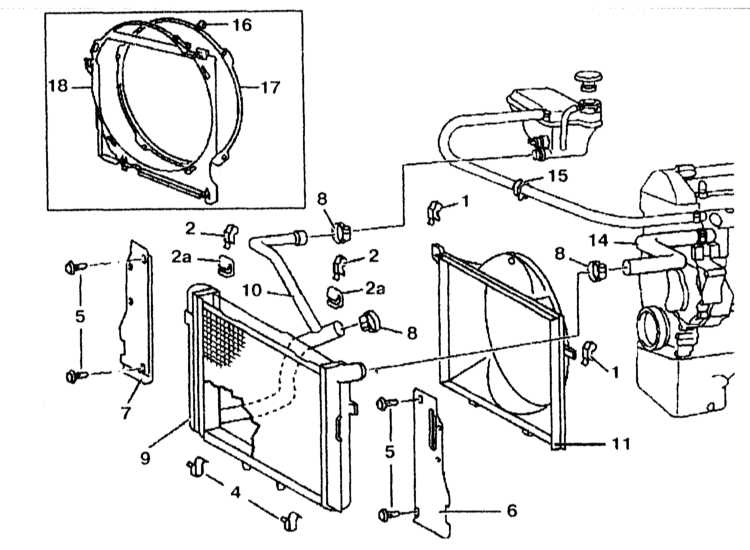

Детали установки радиатора системы охлаждения на дизельных моделях серии ОМ603.971


1, 2, 2a, 4, 15, 16 — Фиксаторы 5 — Пальцы 6, 7 — Панели 8 — Хомут 9 — Радиатор	10, 14 — Патрубки системы охлаждения 11 — Кожух вентилятора 17 — Кольцо 18 — Крышка

Снятие (на примере дизельной модели с двигателем серии ОМ606.961 с АТ)

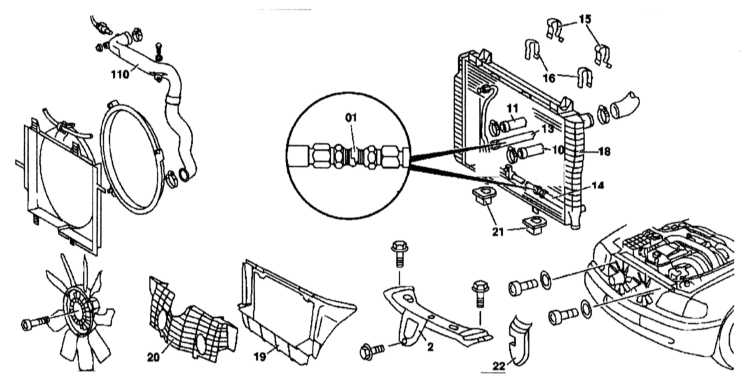

Детали установки радиатора системы охлаждения на дизельных моделях серии ОМ606.961

5.2.5 Снятие и установка радиатора системы охлаждения - детали установки Mercedes-Benz W140

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите нижний защитный щиток двигателя.
2. Слейте охлаждающую жидкость.
3. Снимите трубку подачи сжатого воздуха (110).
4. Снимите фиксаторы (15) и (16).
5. Снимите муфту вентилятора.
6. Снимите кожух вентилятора.
7. Отсоедините трубопроводы АТ (13) и (14) от радиатора.
8. Отсоедините патрубки (10), (11) и (12).
9. Снимите переднюю поперечную балку (2).
10. Снимите радиатор (10).

Установка

Установка проводится в порядке, обратном снятию.
