Мерседес Бенц W140. Снятие и установка термостата



Мерседес Бенц W140. Снятие и установка термостата

Снятие и установка термостата

Детали установки термостата

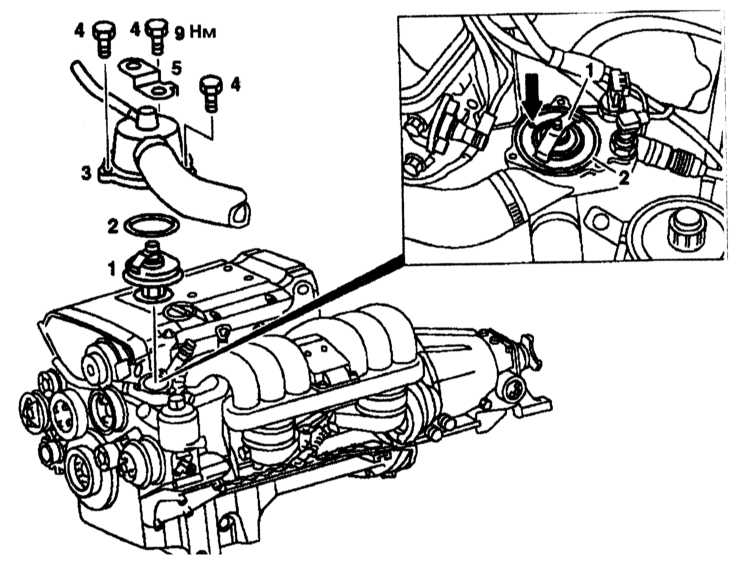

Детали установки термостата на моделях с бензиновыми двигателями серии М104.94/99; термостат устанавливается шариковым клапаном (указан стрелкой на выноске) вверх

5.2.4 Снятие и установка термостата Mercedes-Benz W140

1 — Термостат
2 — Уплотнение
3 — Крышка термостата
4 — Болты
5 — Кронштейн

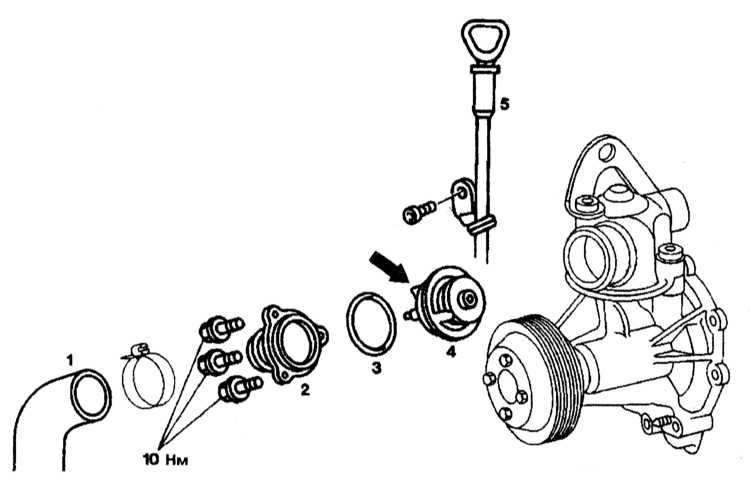

Детали установки термостата на моделях с бензиновыми двигателями серии 119.97/98

5.2.4 Снятие и установка термостата Mercedes-Benz W140

1 — Патрубок
2 — Крышка
3 — Уплотнительное кольцо
4 — Термостат
5 — Щуп измерения уровня двигательного масла

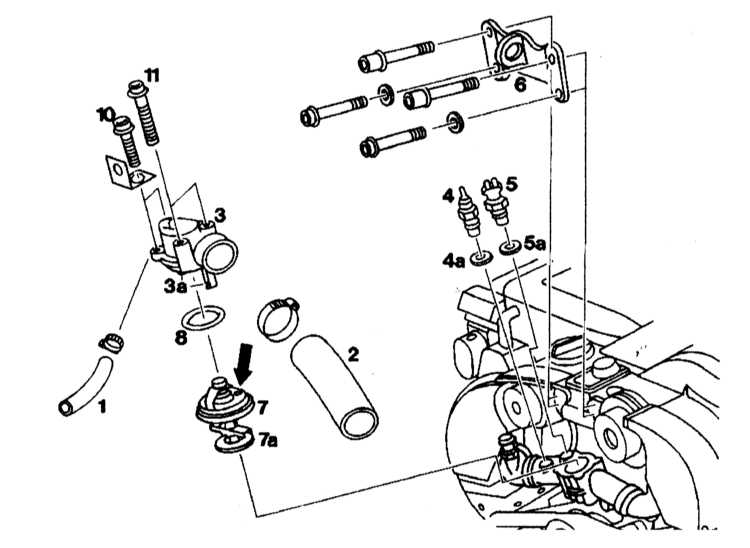

Детали установки термостата на моделях с бензиновыми двигателями серии 120.980/982

5.2.4 Снятие и установка термостата Mercedes-Benz W140

1, 2 — Патрубки
3 — Крышка корпуса термостата
4, 5 — Датчики температуры
4a, 5a — Сальники
6 — Кронштейн

7 — Термостат
7a — Профильная плита
8 — Уплотнительное кольцо
10, 11 — Болты

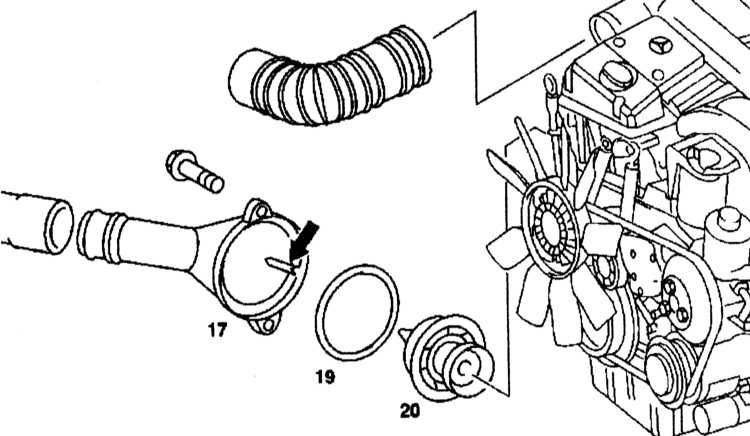

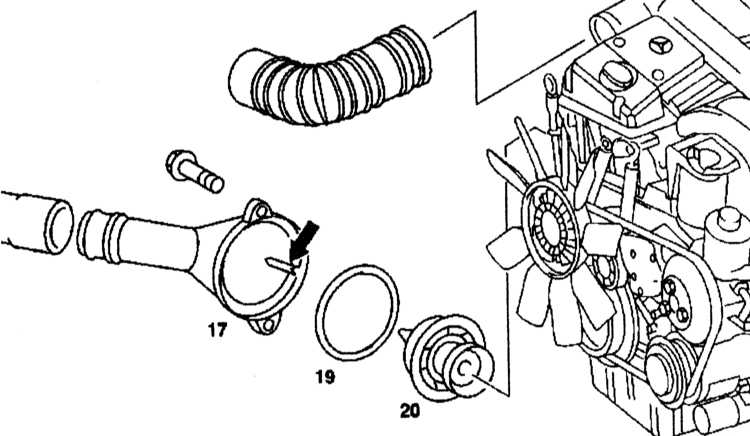

Детали установки термостата на моделях с дизельными двигателями

5.2.4 Снятие и установка термостата Mercedes-Benz W140

17 — Корпус термостата
19 — Уплотнительное кольцо
20 — Термостат

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините кабель массы от батареи.
2. Опорожните систему охлаждения (см. Главу Текущее обслуживание). Если Вы не собираетесь заливать новую жидкость в систему, сохраните слитую для последующего использования.
3. Отсоедините от корпуса термостата патрубок.
4. Снимите, крышку/корпус термостата.
5. Извлеките из корпуса термостат, - постарайтесь запомнить расположение шарикового клапана удаления воздуха и ориентацию самого термостата.

Установка

Установка проводится в порядке, обратном снятию. Не забудьте заменить уплотнительное кольцо.



Термостат устанавливается шариковым клапаном удаления воздуха вверх.
