Мерседес Бенц W140. Натяжитель цепи привода ГРМ - детали установки



Мерседес Бенц W140. Натяжитель цепи привода ГРМ - детали установки

Натяжитель цепи привода ГРМ - детали установки

См. также Раздел Привод ГРМ - общая информация, обслуживание компонентов.

Детали установки натяжителя цепи привода ГРМ

4.7.11 Натяжитель цепи привода ГРМ - детали установки Mercedes-Benz W140

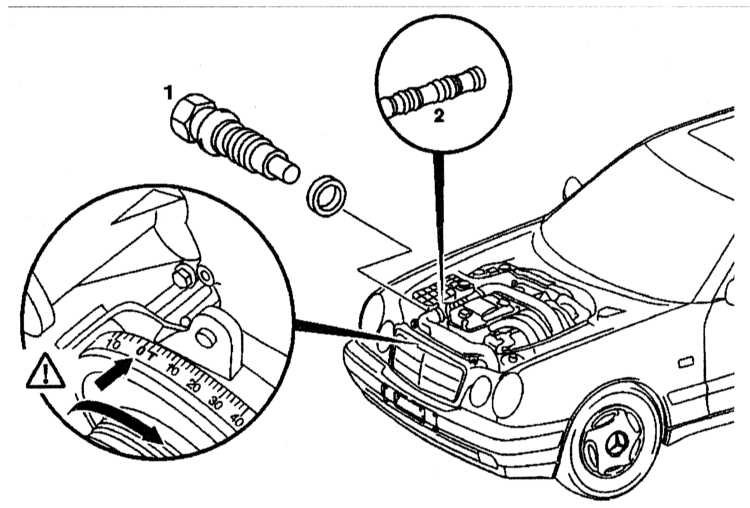

1 — Натяжитель цепи привода ГРМ
2 — Трубка подачи сжатого воздуха

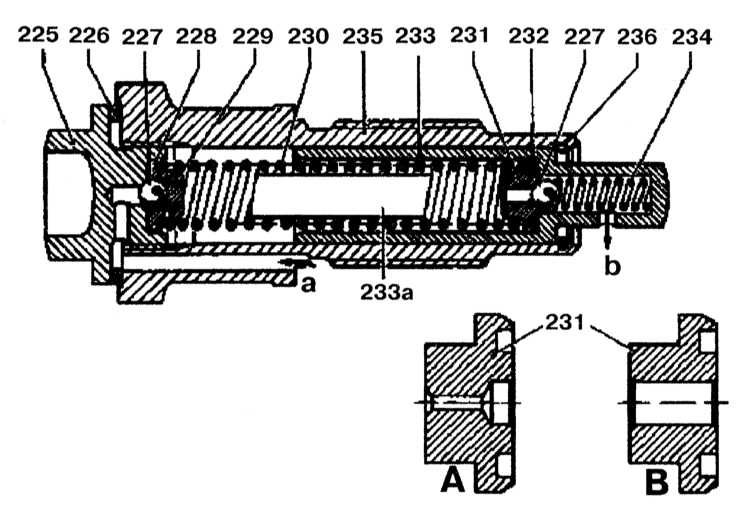

Конструкция натяжителя цепи привода ГРМ (разрез)

4.7.11 Натяжитель цепи привода ГРМ - детали установки Mercedes-Benz W140

225 — Пробки
226 — Алюминиевая прокладки
227 — Шарик (диаметр 5 мм)
228 — Направляющая шарика
229, 230, 234 — Пружины
231 — Клапанный диск
232 — Уплотнительное кольцо
233 — Поршень

233.1 — Нагнетающая полость
235 — Корпус
236 — Стопорной кольцо
a — Нагнетающее отверстие
b — К поддону
A — Фасонная версия
В — Поточная версия
