Привод ГРМ - общая информация, обслуживание компонентов

Газораспределительная цепь может быть заменена без разборки двигателя. При помощи перечисленных ниже инструментов новая цепь может быть подсоединена к старой, пропущена вокруг звездочек и зачеканена.

При неправильной сборке может произойти столкновение клапанов с днищами поршней!

Общая информация

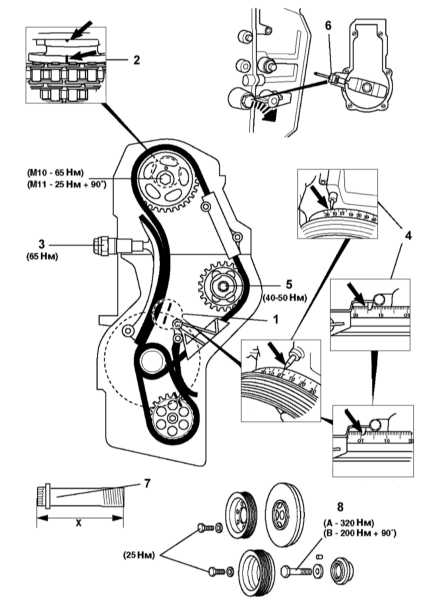

Детали установки элементов привода ГРМ

1 — Установочные метки для приведения двигателя в положение ВМТ конца такта сжатия первого цилиндра
2 — Проверьте правильность совмещения установочных меток распределительных валов
3 — Сборка натяжителя цепи
4 — При снятии/установке ТНВД коленчатый вал следует привести в положение 15° после ВМТ поршня первого цилиндра

5 — Болт звездочки ТНВД имеет левую резьбу
6 — Стопорный болт
7 — Болт М11 звездочки распределительного вала подлежит замене в случае, если его установочная длина «Х» превышает предельное допустимое значение (53.6 мм)
8 — Болт шкива коленчатого вала

Для выполнения процедур снятия и установки элементов привода ГРМ потребуются следующие специальные инструменты:

Съемник ступицы/шкива коленчатого вала - № 103589003300;

Съемник звездочки коленчатого вала - № 102589053300;

Инструмент для блокировки маховика/приводного диска - № 601589024000;

Болты М6ґ90 мм для блокировки маховика/приводного диска;

Инструмент для блокировки ТНВД - № 601589052100;

Инструмент для разделения ТНВД - № 601589000800;

Инструмент для центрирования звездочки ТНВД - № 601589051400;

Набор звеньев газораспределительной цепи - № 602589024000;

Съемник звеньев газораспределительной цепи (элемент 1) - № 602589023300;

Съемник звеньев газораспределительной цепи (элемент 2) - № 602589046300;

Съемник звеньев газораспределительной цепи (элемент 3) - № 602589046301;

Инструмент для установки звеньев газораспределительной цепи - № 602589003900;

Набор 1 штамподержателей для установки звеньев газораспределительной цепи - № 602589026300;

Набор 2 штамподержателей для установки звеньев газораспределительной цепи - № 602589036300;

Приспособление для фиксации цепи на звездочке распределительного вала - № 602589014000;

Инструментальный ящик - № 602589009800;

Держатель вязкостной муфты (серия 129/140) - № 120589140700;

Ключ вязкостной муфты - № 111589020100;

Держатель шкива - № 603589004000.

Обратите внимание на следующие моменты:

Если обратное не оговорено особо, проворачивайте двигатель только в нормальном направлении;

Соблюдайте оговоренные нормативами усилия затягивания крепежа;

При соответствующей комплектации не забудьте перед снятием пометить установочное положение датчика CKP;

Не проворачивайте коленчатый вал за звездочки распределительных валов, а также прочие звездочки привода ГРМ;

Не проворачивайте коленчатый и распределительные валы при снятой газораспределительной цепи;

После установки фаз газораспределения не забудьте проверить установочные параметры ТНВД.

Обслуживание компонентов привода ГРМ

Детали установки элементов привода ГРМ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.
2. С целью облегчения проворачивания двигателя выверните все свечи накаливания.
3. Приведите коленчатый вал в положение ВМТ поршня первого цилиндра (1).
4. Проверьте правильность совмещения установочных меток распределительных валов (2).
5. Прежде чем приступать к выполнению ремонтных процедур снимите сборку натяжителя (3).
6. При снятии/установке ТНВД коленчатый вал следует привести в положение 15° после ВМТ поршня первого цилиндра (4).
7. Перед выворачиванием болта (5) установите центрирующий звездочку инструмент № 601589051400.

Болт звездочки ТНВД имеет левую нарезку.

8. После снятия ТНВД установите стопорный болт (6), - инструмент № 601589052100.
9. При установке звездочки распределительного вала проследите за правильностью расположения направляющего штифта.
10. Перед установкой произведите заполнение натяжителя, для чего опустите его плунжером вниз в емкость с двигательным маслом SAE 10 и 7-10 раз отожмите плунжер. Проверьте плавность хода плунжера и адекватность его сопротивления сжатию.
11. Закончив необходимый восстановительный ремонт, установите натяжитель (3) на свое штатное место.

Болт М11 звездочки распределительного вала подлежит замене в случае, если его установочная длина «Х» превышает предельное допустимое значение (53.6 мм) (7) (см. иллюстрацию 78.1).
15 Затяните болт шкива коленчатого вала (8) с усилием 320 Нм (болт А классификации 10.9) или 200 Нм + 90° (болт В классификации 8.8).
