Мерседес Бенц W140. Проверка фаз газораспределения

Проверка фаз газораспределения

Фазы газораспределения двигателя серии М120.980

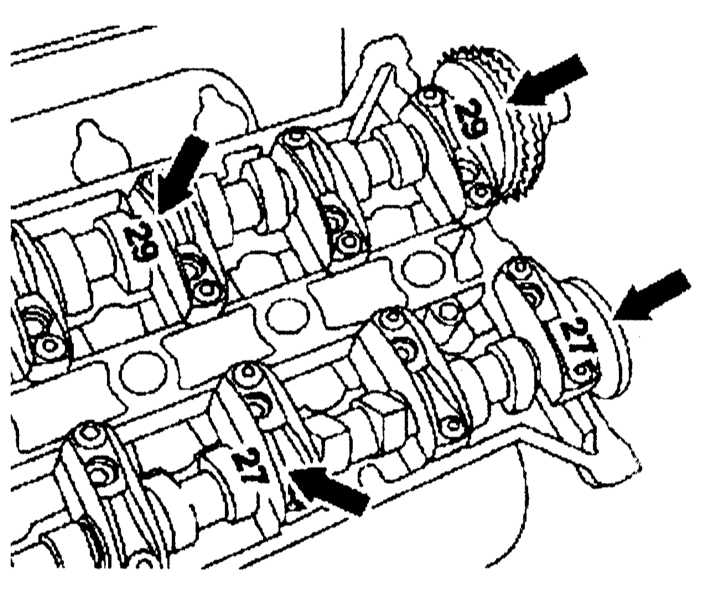

Проверьте цифровое обозначение распределительных валов. Коды выбиты на шейке 3-го подшипника или на фланце

Впускные распределительные валы

ПОРЯДОК ВЫПОЛНЕНИЯ

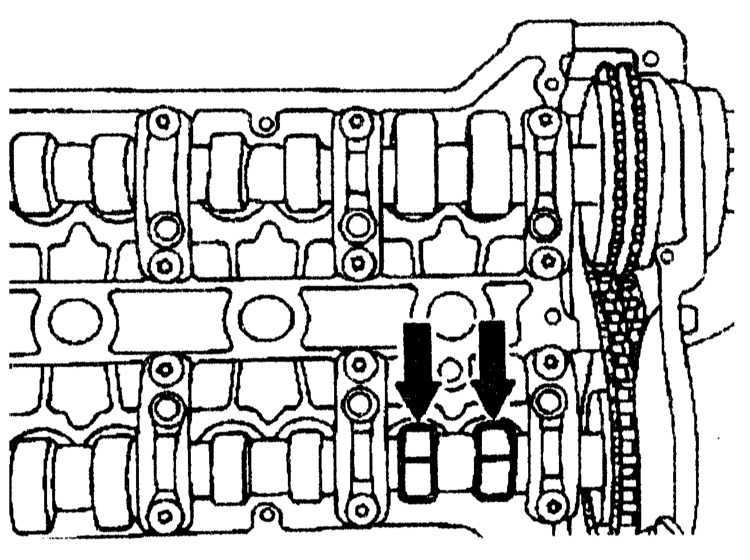

1. Проверните коленчатый вал с помощью ключа так, чтобы носики кулачков впускных распределительных валов были направлены вверх.

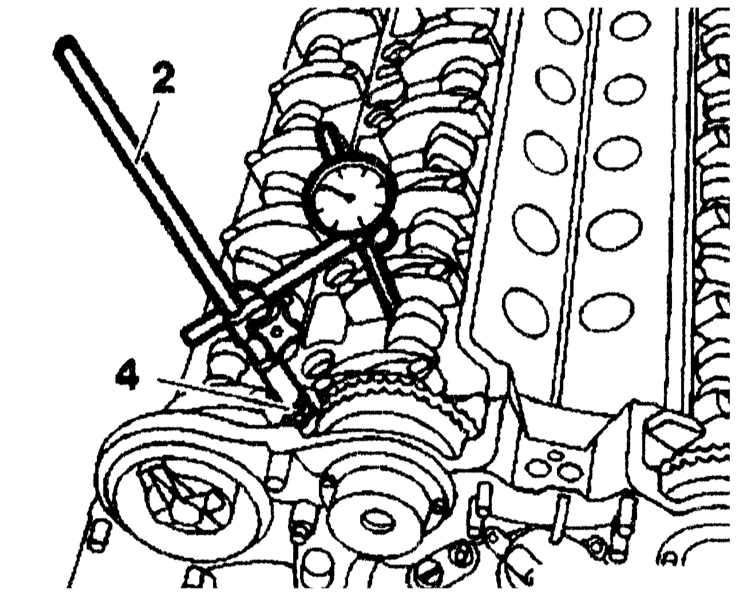

2. Установите фиксатор (2) циферблатного измерителя с резьбовой втулкой (4) на уплотнительную поверхность крышки головки блока цилиндров проверяемого распределительного вала цилиндров (1) или (7).

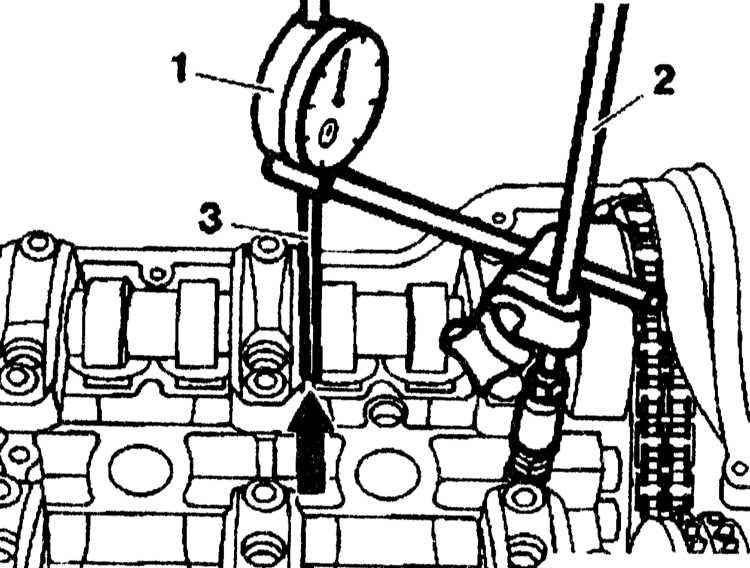

3. Присоедините циферблатный измеритель (1) со штоком (3) (80 мм) на фиксатор (2) так, чтобы шток (3) установился вертикально на гидрокомпенсаторе (стрелка) с натягом 3 мм. 4. Проверьте легкость перемещения штока (3). 5. Установите стрелку циферблатный измеритель (1) в «0». 6. Вращайте коленчатый вал ключом в направлении вращения двигателя до тех пор, пока измеритель (1) не покажет подъем клапана на 2 мм. В этом положении проверьте на демпфере крутильных колебаний «угол открывания впускного клапана после ВМТ».

Выпускные распределительные валы

ПОРЯДОК ВЫПОЛНЕНИЯ

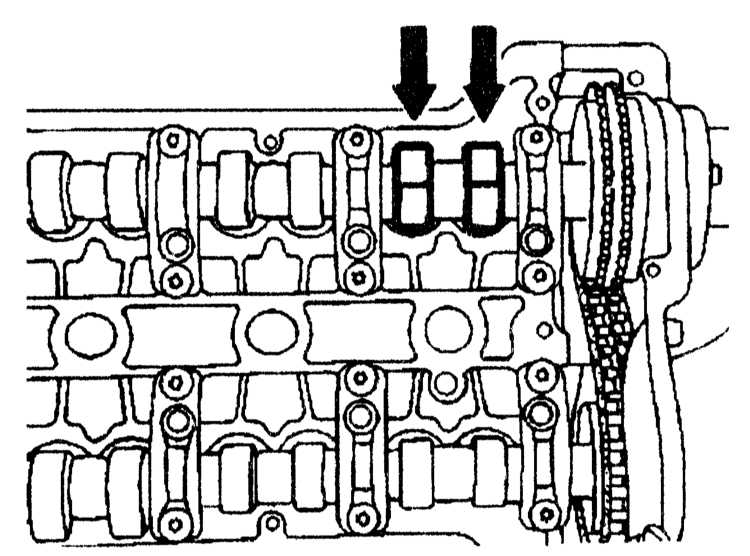

1. Проверните коленчатый вал с помощью ключа так, чтобы носики кулачков выпускных распределительных валов были направлены вверх.

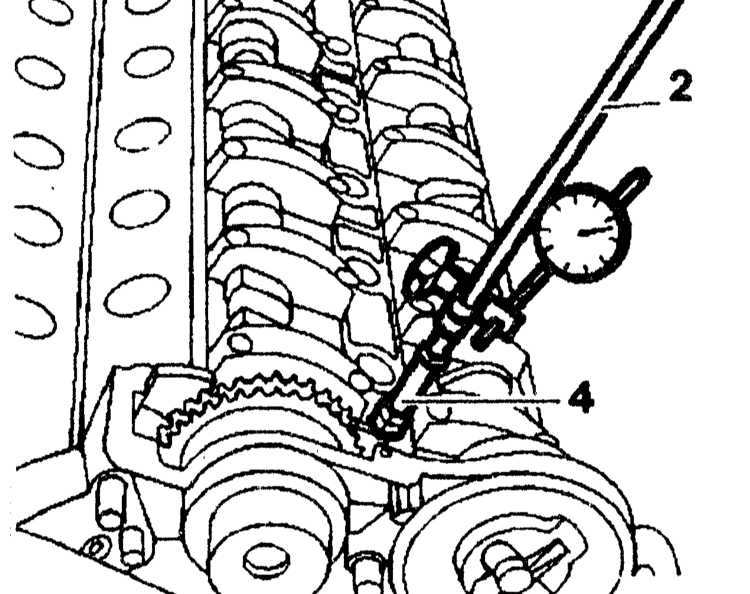

2. Установите фиксатор (2) циферблатного измерителя с резьбовой втулкой (4) на уплотнительную поверхность крышки головки блока цилиндров проверяемого распределительного вала цилиндров (1) или (7).

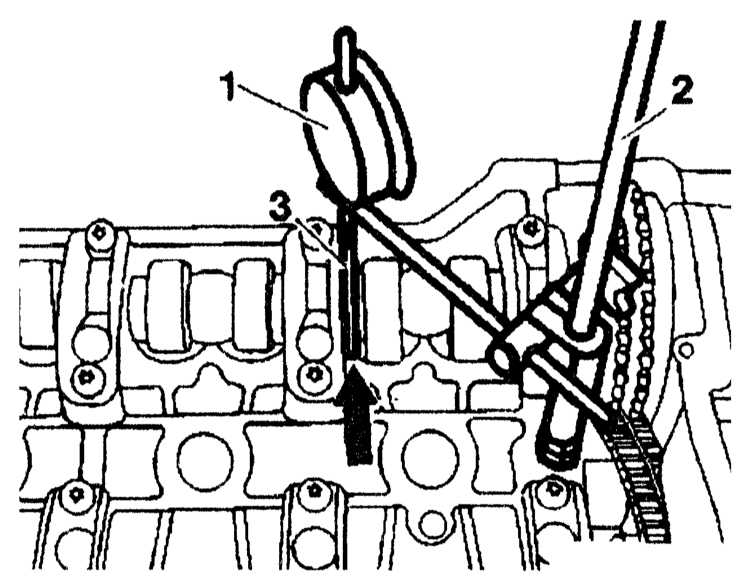

3. Присоедините циферблатный измеритель (1) со штоком (3) (80 мм) на фиксатор (2) так, чтобы шток (3) установился вертикально на гидрокомпенсаторе (стрелка) с натягом 3 мм. 4. Проверьте легкость перемещения штока (3). 5. Установите стрелку измерителя (1) в «0».
6. Вращайте коленчатый вал ключом в направлении вращения двигателя до тех пор, пока измеритель не покажет подъем клапана на 2 мм. В этом положении проверьте на демпфере крутильных колебаний «угол открывания выпускного клапана перед НМТ».
