Мерседес Бенц W140. Снятие и установка клапанов



Мерседес Бенц W140. Снятие и установка клапанов

Снятие и установка клапанов

Снятие

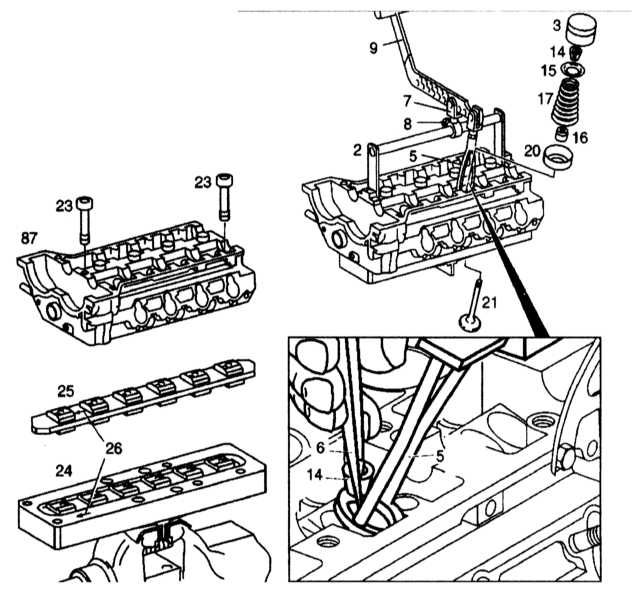

Детали установки клапанов

4.5.12 Снятие и установка клапанов Mercedes-Benz W140

2 — Опорная стойка
3 — Гидрокомпенсатор
5 — Упорная деталь
6 — Щипцы

7 — Суппорт
8, 23 — Болт
9 — Нажимной рычаг
14 — Сухари
15 — Верхний фиксатор пружины


Установите головку блока цилиндров (87) на основание (24). Установите вставку (25) на основание (24) в направлении стрелки (26).

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Приверните головку блока цилиндров (87) к основанию (24) с помощью болтов крепления головки блока цилиндров спереди и сзади в направлении стрелки (26).
2. Установите опорную стойку (2) с суппортом (7) в не центральное положение.
3. Приверните опорную стойку (2) двумя болтами М7х35 (болтами крепления крышек подшипников).
4. Снимите гидрокомпенсаторы (3) с каждого цилиндра.
5. Нажимной рычаг (9) с упорной деталью (5) прикрепите к суппорту.
6. Прикрепите упорную деталь (5) вертикально к фиксатору пружины (15).
7. Закрепите суппорт (7) болтом (8).
8. Сожмите пружину (17).
9. Снимите сухари клапана (14).
10. Снимите пружину клапана (17) вместе с фиксатором (15).
11. Замените сальник клапана (19).
12. Снимите нижний фиксатор пружины (20).
13. Снимите головку блока цилиндров (87) с основания и снимите клапаны (21).

Установка

Установка производится в порядке, обратном снятию.
