Мерседес Бенц W140. Снятие и установка регулятора фаз газораспределения



Мерседес Бенц W140. Снятие и установка регулятора фаз газораспределения

Снятие и установка регулятора фаз газораспределения

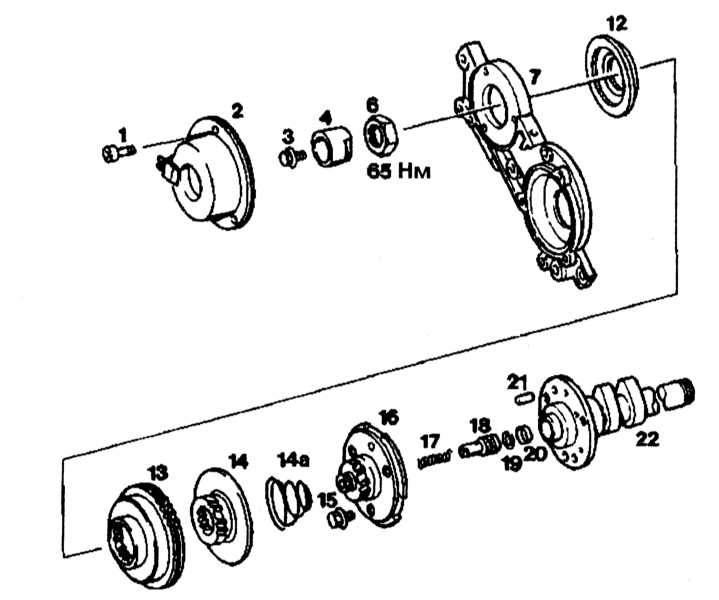

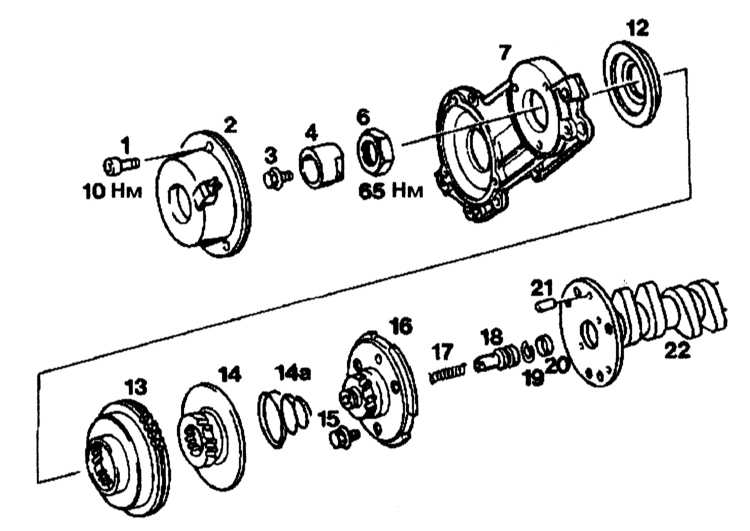

Регулятор фаз газораспределения

4.5.9 Снятие и установка регулятора фаз газораспределения Mercedes-Benz W140

1, 3, 15 — Болты
2, 7, 12 — Крышки
4 — Арматура
6 — Гайка
13 — Правая звездочка
14 — Регулировочный поршень
14a — Коническая пружина

16 — Фланец
17 — Пружина
19 — Стопорное кольцо
20 — Втулка
21 — Палец
22 — Распределительный вал

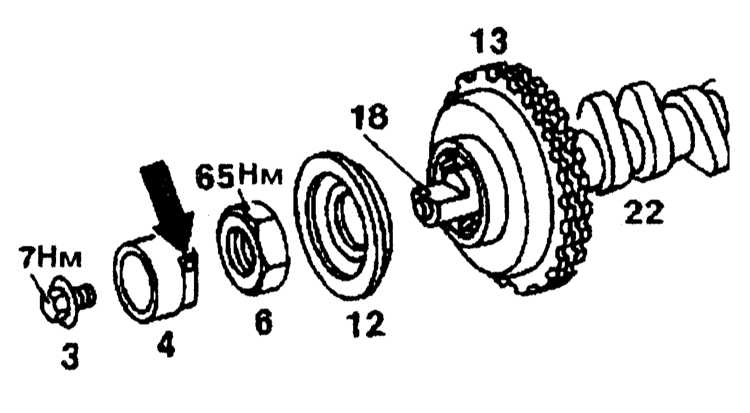

Снятие звездочки левого распределительного вала

4.5.9 Снятие и установка регулятора фаз газораспределения Mercedes-Benz W140

6 — Гайка
12 — Крышка
13 — Звездочка
14 — Регулировочный поршень
14а — Коническая витая пружина

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите передние крышки обоих регуляторов.

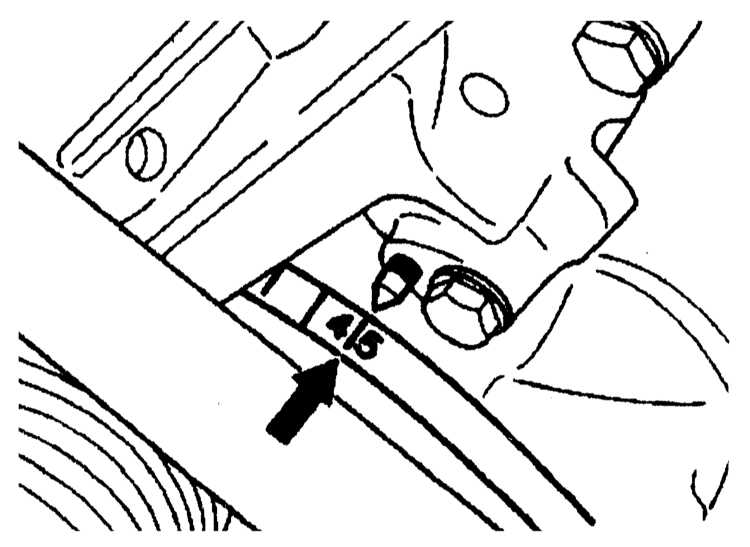

2. Установите поршень первого цилиндра в положение 45° перед ВМТ. 4.5.9 Снятие и установка регулятора фаз газораспределения Mercedes-Benz W140

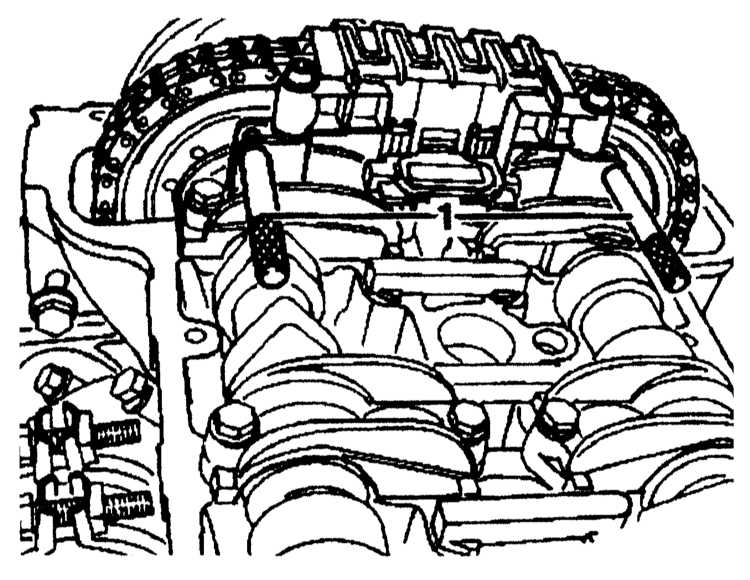

3. Заблокируйте распределительные валы с помощью стержней (1). 4.5.9 Снятие и установка регулятора фаз газораспределения Mercedes-Benz W140

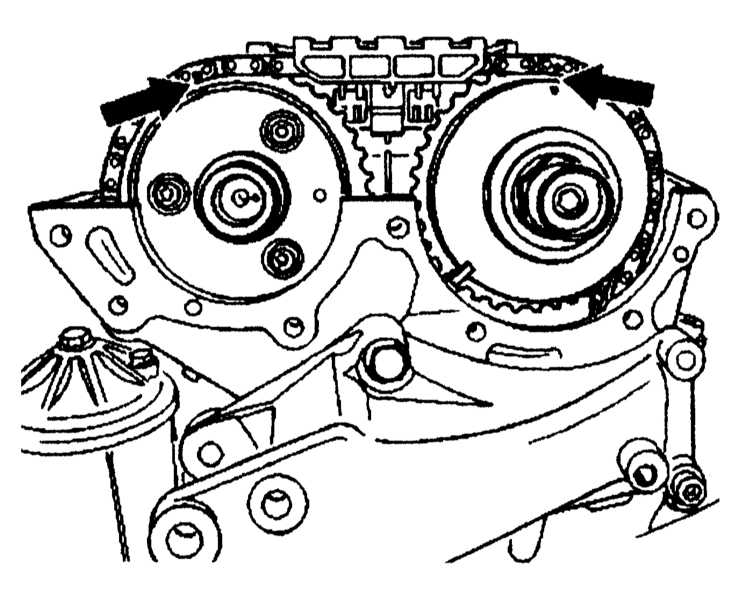

4. Пометьте расположение цепи привода ГРМ относительно звездочек распределительных валов. 4.5.9 Снятие и установка регулятора фаз газораспределения Mercedes-Benz W140
5. Снимите натяжитель цепи привода ГРМ.
6. Снимите верхние направляющие рычаги. Снимите только правый рычаг для правого регулятора.
7. Снимите звездочку правого выпускного распределительного вала.
8. Отверните болт (3) крепления арматуры (4). 4.5.9 Снятие и установка регулятора фаз газораспределения Mercedes-Benz W140
9. Отверните гайку (6), снимите крышку (12), звездочку левого распределительного вала (13) с регулировочным поршнем (14) и конической пружиной (14a). Отверните болты (15) и снимите фланец с впускного распределительного вала. 4.5.9 Снятие и установка регулятора фаз газораспределения Mercedes-Benz W140

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

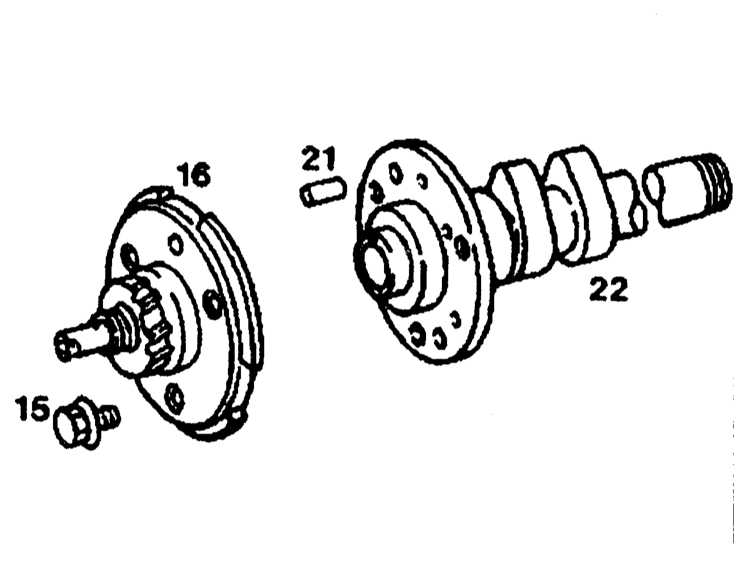

1. Приверните фланец (16) на впускной распределительный вал (22).Убедитесь в правильности установки направляющих пальцев (21). Замените болты (15).

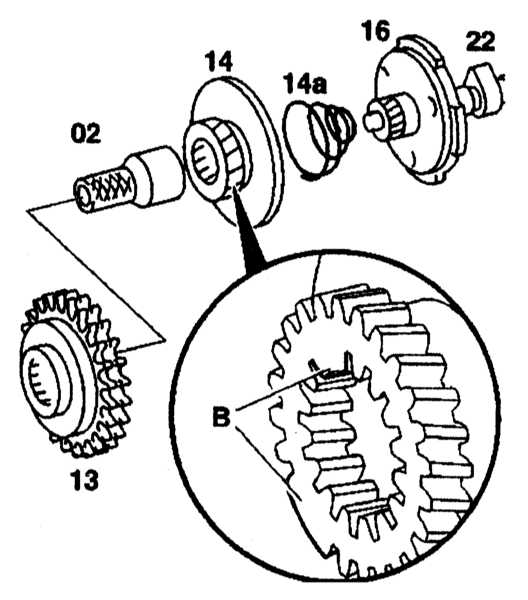

2. Вставьте сферическую пружину (14a) и установите регулировочный поршень (14) на фланец (16) в фиксированное положение (блокировочный зуб В).
3. Установите звездочку впускного распределительного вала в фиксированное положение (блокировочный зуб В) на шлицы регулировочного поршня (14); поднимите цепь привода ГРМ для провидения этой процедуры вверх.
4.5.9 Снятие и установка регулятора фаз газораспределения Mercedes-Benz W140
4. Отверните упорную гайку. Придержите регулятор в сборе для проведения этой операции.
5. Установите крышку (12).

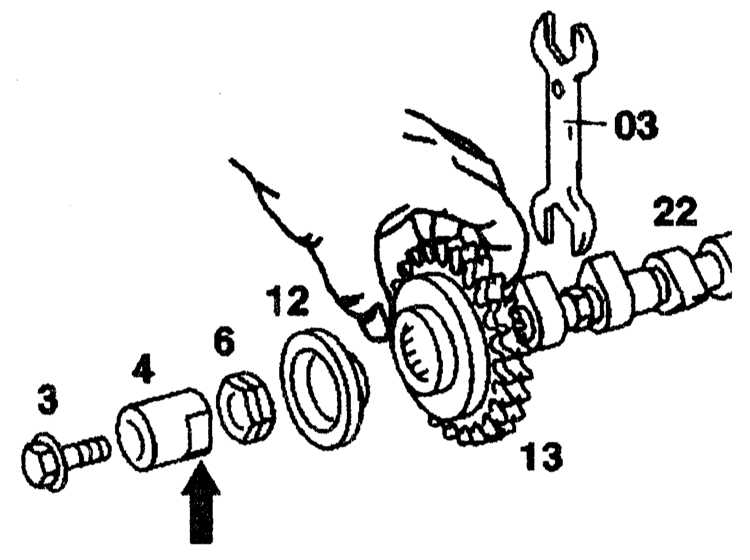

6. Заверните гайку (6). Придержите распределительный вал (22) с помощью ключа (03).
7. Установите арматуру (4) в фиксированное положение.
4.5.9 Снятие и установка регулятора фаз газораспределения Mercedes-Benz W140
