6-цилиндровые бензиновые двигатели (M104.944 и M104.990/994)

Снятие и установка двигателя

Снятие

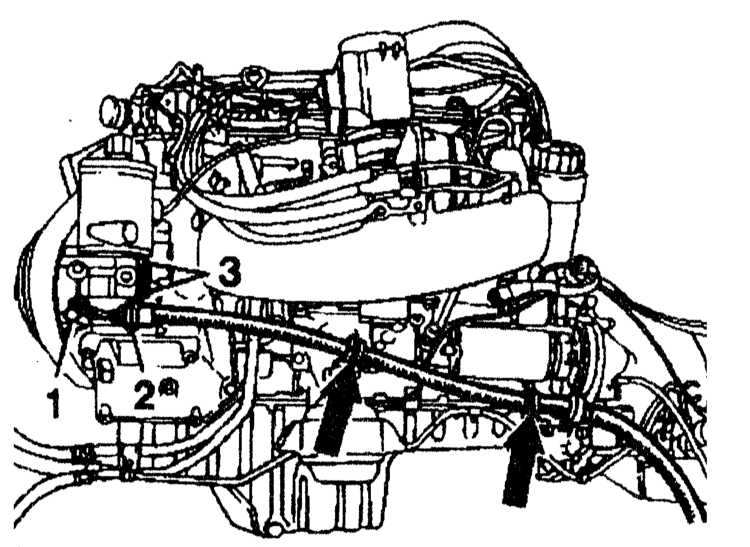

Снятие насосной сборки

4.4.1 6-цилиндровые бензиновые двигатели (M104.944 и M104.990/994) Mercedes-Benz W140

1 — Насос
2 — Опорный кронштейн
3 — Болты М8 крепления насосной сборки


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

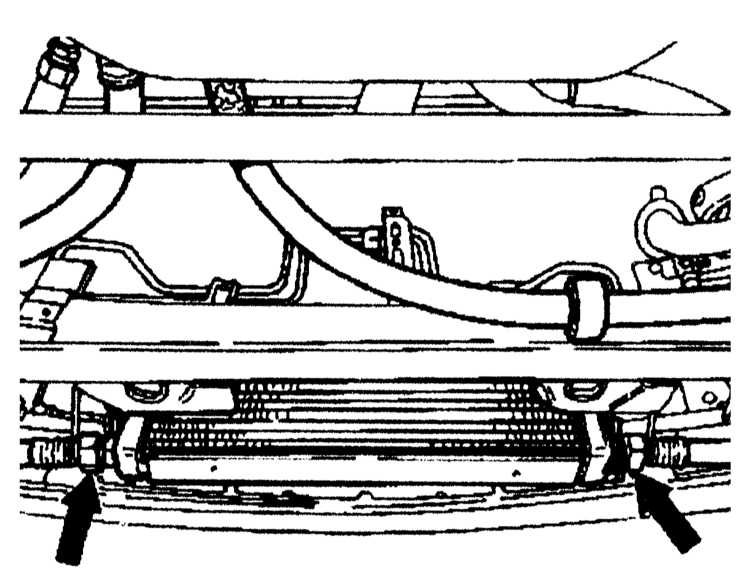

2. На моделях с кондиционером: присоедините защитную пластину к конденсатору кондиционера. Отсоедините маслопроводы от масляного радиатора.
4.4.1 6-цилиндровые бензиновые двигатели (M104.944 и M104.990/994) Mercedes-Benz W140
3. Отверните хомуты крепления маслопроводов к кузову.
4.4.1 6-цилиндровые бензиновые двигатели (M104.944 и M104.990/994) Mercedes-Benz W140
4. Снимите ремень привода компрессора кондиционера.

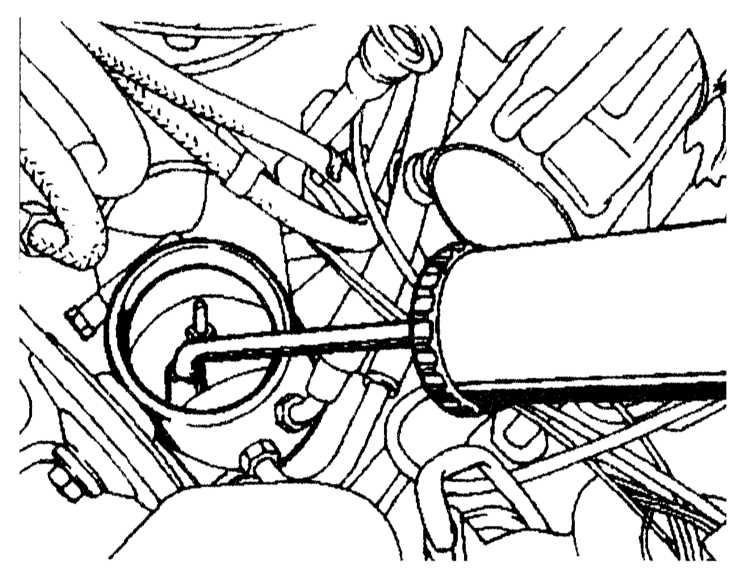

5. Откачайте жидкость из резервуара усилителя рулевого управления с помощью насоса.
4.4.1 6-цилиндровые бензиновые двигатели (M104.944 и M104.990/994) Mercedes-Benz W140

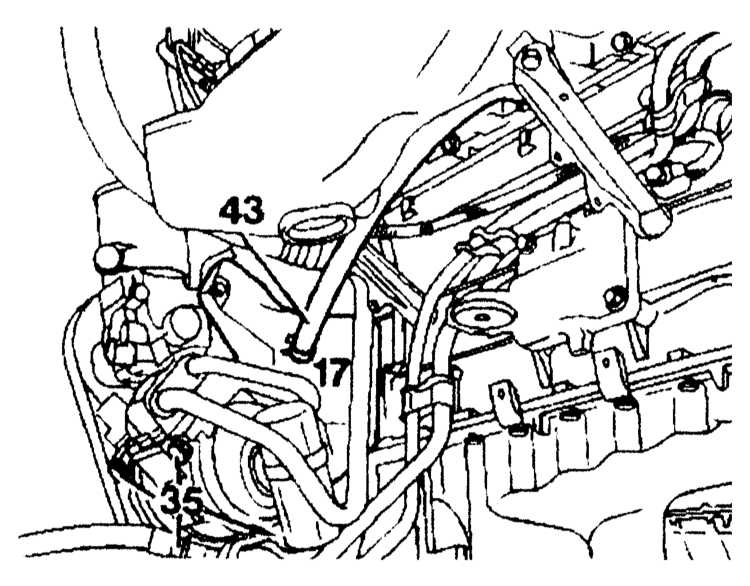

6. Отсоедините компрессор кондиционера от двигателя. Для этого отверните болты (35) и гайки креплений трубопроводов. Закрепите компрессор сбоку в нижней части двигательного отсека с присоединенными трубопроводами.
4.4.1 6-цилиндровые бензиновые двигатели (M104.944 и M104.990/994) Mercedes-Benz W140

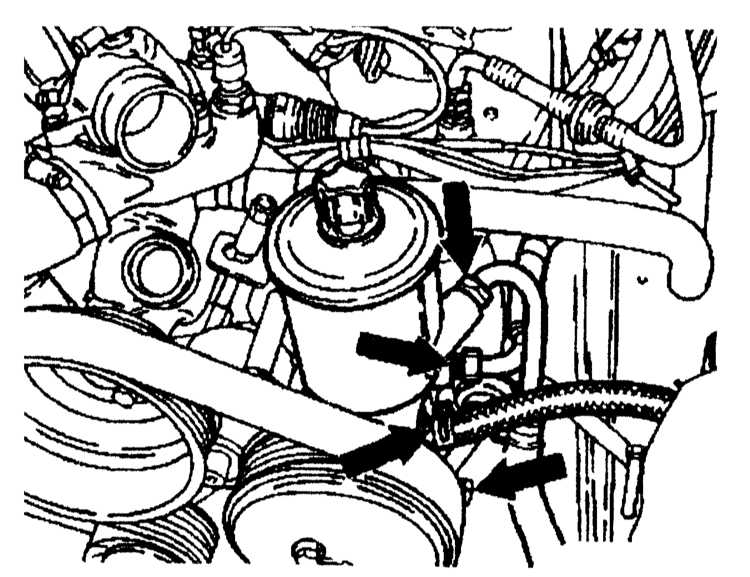

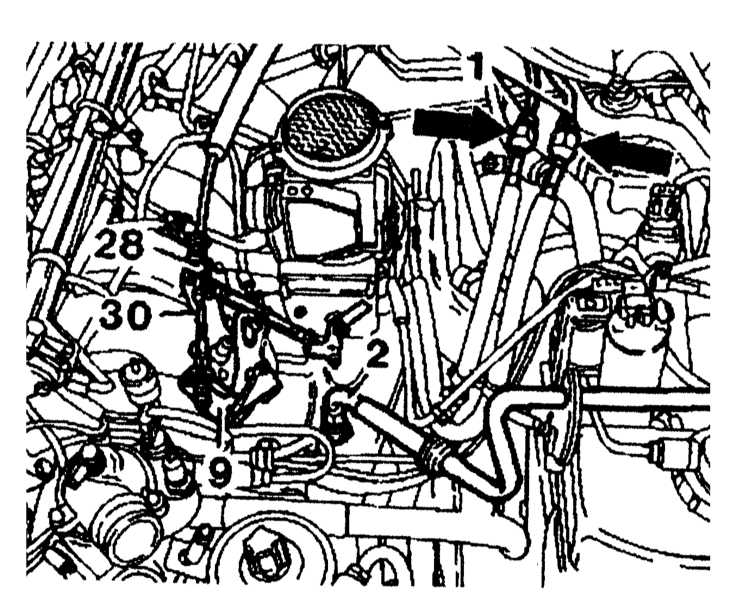

7. Отверните возвратный и нагнетающий трубопроводы от насоса усилителя рулевого управления и двойного насоса высокого давления.
4.4.1 6-цилиндровые бензиновые двигатели (M104.944 и M104.990/994) Mercedes-Benz W140
8. Отверните нагнетающий трубопровод от насоса (1), отверните болты М8 (3) крепления насоса к кронштейну (2) и отсоедините нагнетающий трубопровод от фиксаторов.
9. Откройте крышку заливной горловины топливного бака для снижения давления в системе питания. Отверните топливопроводы.
4.4.1 6-цилиндровые бензиновые двигатели (M104.944 и M104.990/994) Mercedes-Benz W140

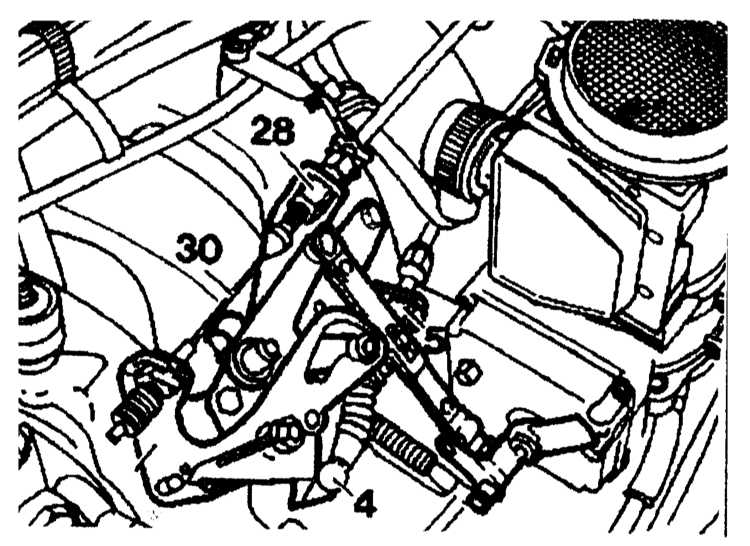

10. Отсоедините приводной трос (30) от контрольного рычага (5). Для этого сожмите пластиковый зажим (28).
4.4.1 6-цилиндровые бензиновые двигатели (M104.944 и M104.990/994) Mercedes-Benz W140
11. Отсоедините патрубки отопителя и вакуумные трубки в двигательном отсеке. На моделях с АТ: отсоедините вакуумную трубку от 2-канального клапана.

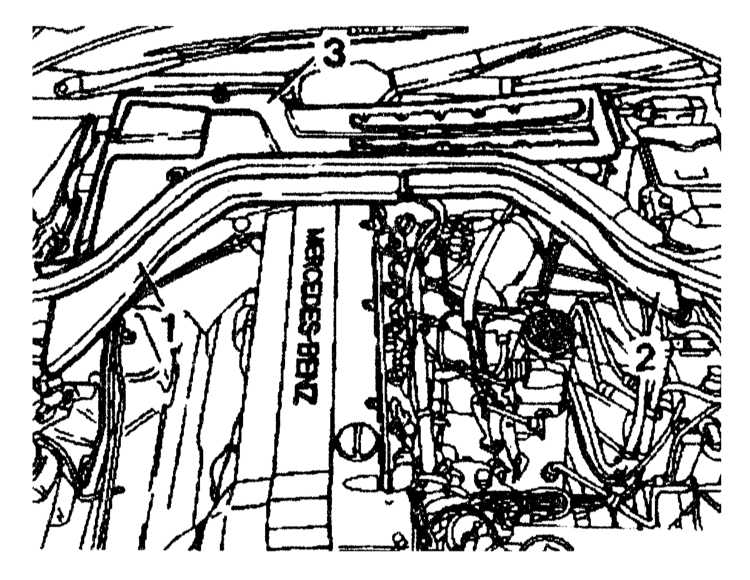

12. Снимите крышку (3), откройте кабельный трубопровод (1) и отсоедините его с правой стороны.
4.4.1 6-цилиндровые бензиновые двигатели (M104.944 и M104.990/994) Mercedes-Benz W140

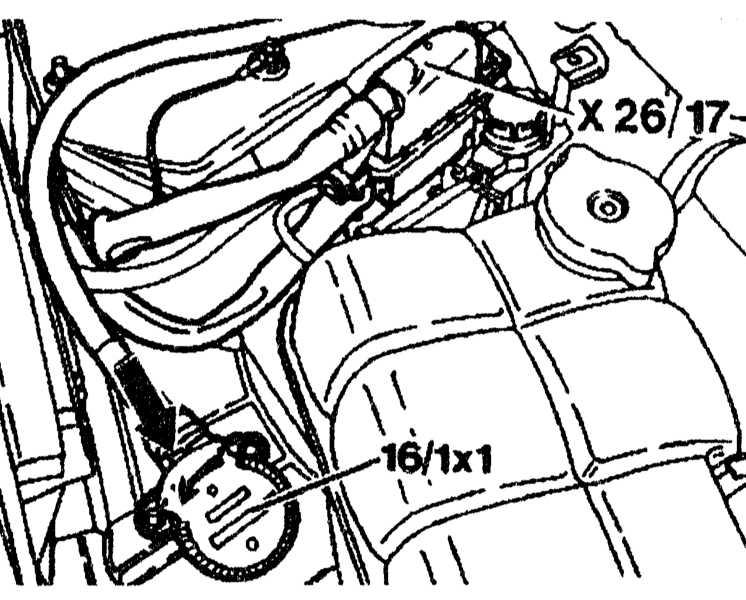

13. Отсоедините разъемы (Х26/17) и (X16/1x1) проводки двигателя. Нажмите собачку и поверните ее под 90° влево, чтобы отсоединить разъем (Х16/1x1).
4.4.1 6-цилиндровые бензиновые двигатели (M104.944 и M104.990/994) Mercedes-Benz W140

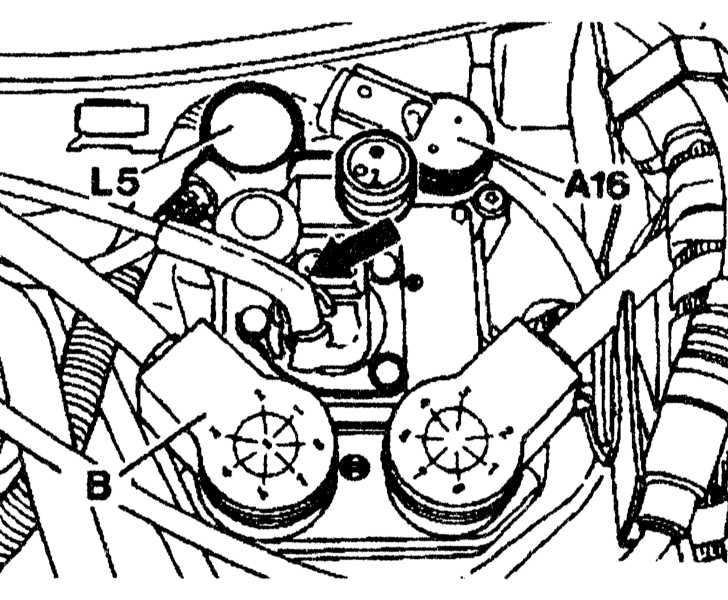

14. Отсоедините разъем от датчика положения коленчатого вала (L5), от блока управления (В), датчиков детонации (А16) и отсоедините вакуумные трубки.
4.4.1 6-цилиндровые бензиновые двигатели (M104.944 и M104.990/994) Mercedes-Benz W140
15. Отсоедините всасывающую трубку системы улавливания паров бензина от переходника в колесной арке левого колеса.

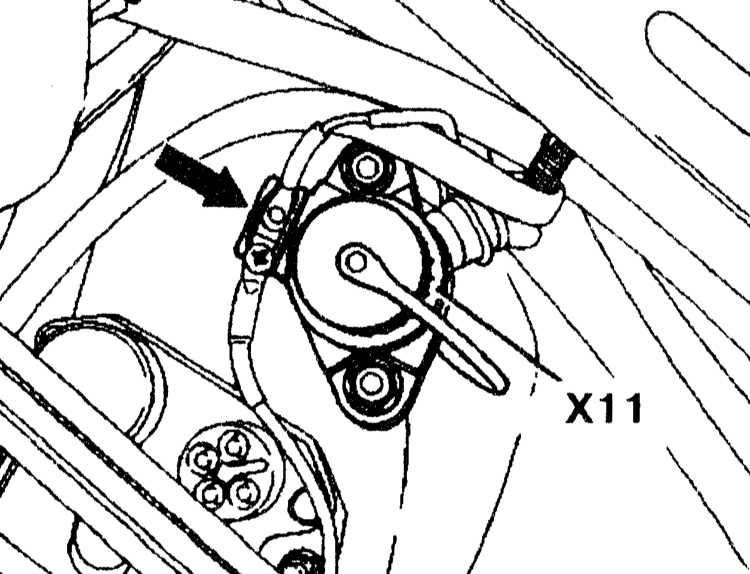

16. Отсоедините диагностический разъем (Х11), отсоедините разъем проводки от датчика ВМТ от заднего диагностического разъема.
4.4.1 6-цилиндровые бензиновые двигатели (M104.944 и M104.990/994) Mercedes-Benz W140

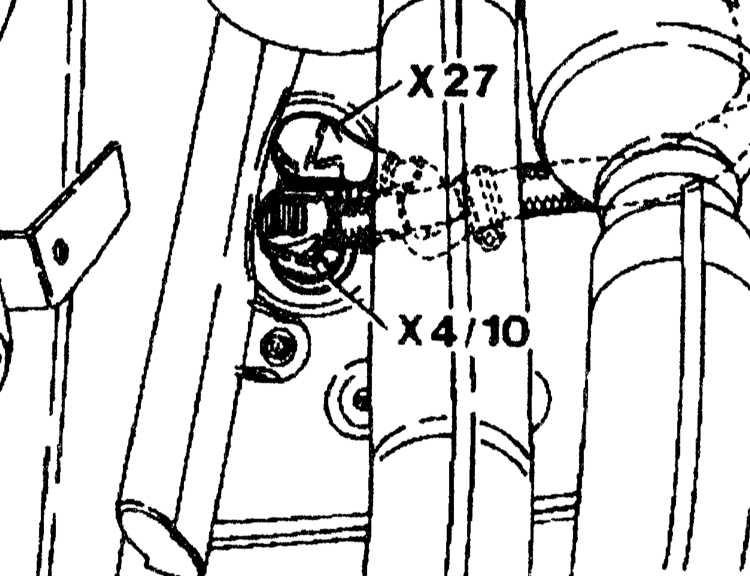

17. Отверните провод (Х27) от стартера и провод цепи 30 (Х4/10) спереди справа в нижней части перегородки двигательного отсека.
4.4.1 6-цилиндровые бензиновые двигатели (M104.944 и M104.990/994) Mercedes-Benz W140

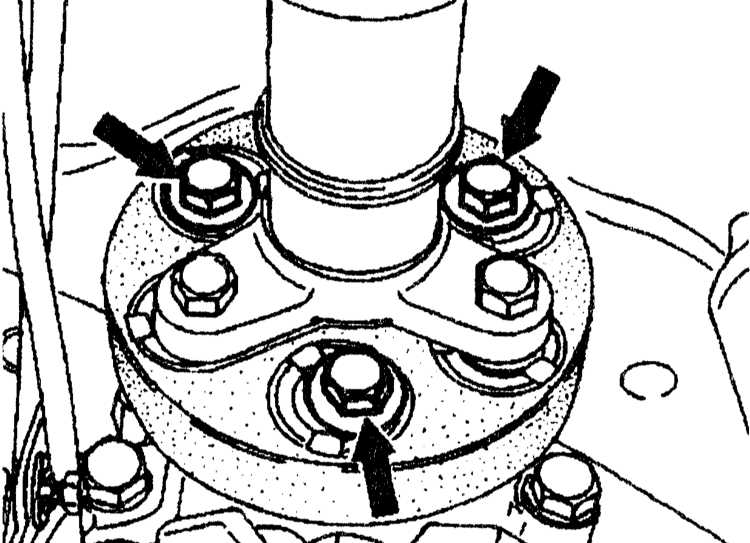

18. Отсоедините карданный вал, отвернув болты крепления .
4.4.1 6-цилиндровые бензиновые двигатели (M104.944 и M104.990/994) Mercedes-Benz W140
19. Ослабьте болты крепления опоры промежуточного подшипника карданного вала, но не снимайте ее.
20. Ослабьте гайку карданного вала. Переместите назад карданный вал насколько это возможно.

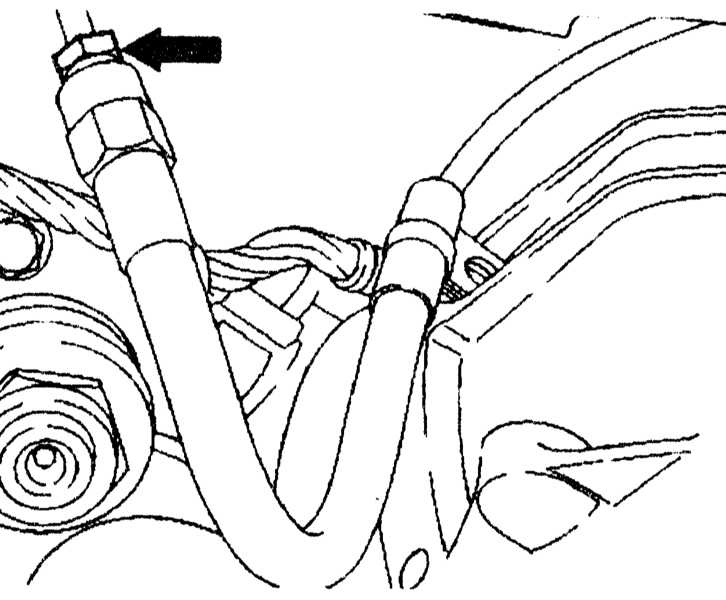

21. На моделях с АТ выпрессуйте стопорные рычаги и отсоедините тяги переключения передач от рычага переключения передач. Отсоедините гидравлический трубопровод (стрелка) рабочего цилиндра сцепления от переходника.
4.4.1 6-цилиндровые бензиновые двигатели (M104.944 и M104.990/994) Mercedes-Benz W140

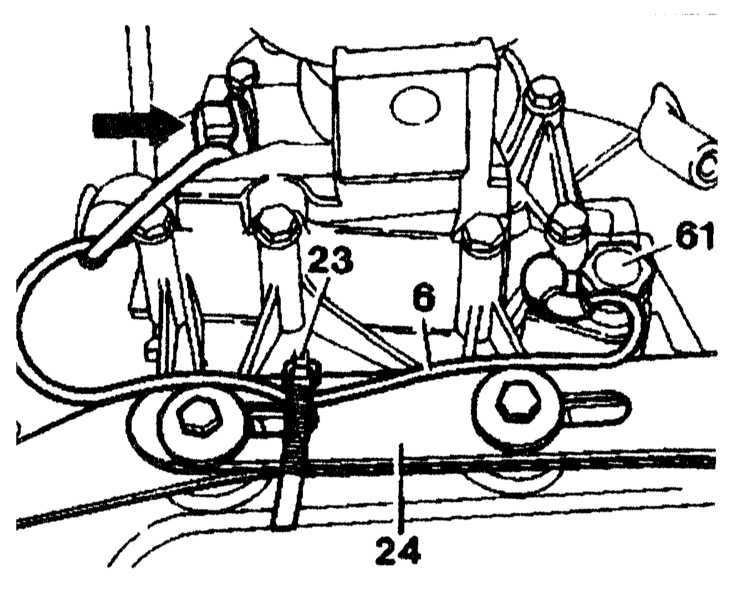

22. На моделях с АТ ослабьте крепежные хомуты (23) и отверните трос (6) от клапана включения понижающей передачи (61) или снимите его.
4.4.1 6-цилиндровые бензиновые двигатели (M104.944 и M104.990/994) Mercedes-Benz W140
23. Отверните провод соединения на «массу» от трансмиссии.

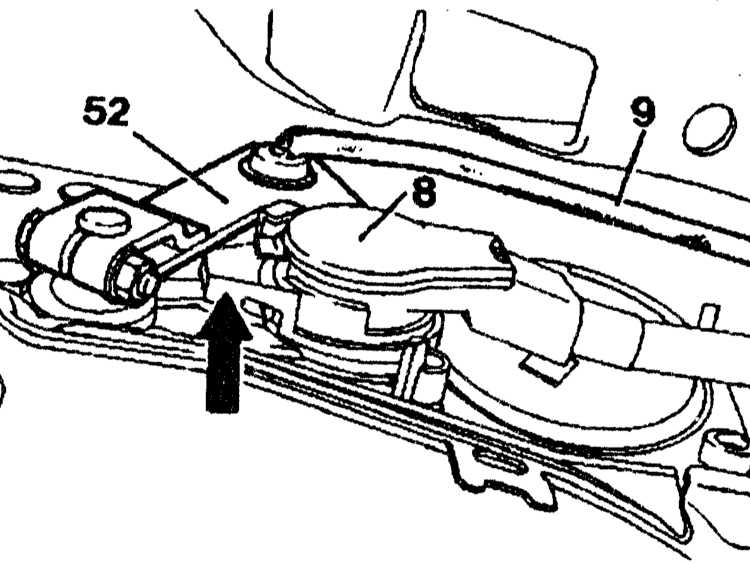

24. Снимите разъем от выключателя блокировки стартера (8). Разъем выключателя блокировки стартера зафиксирован белым пластиковым кольцом (стрелка). Перед снятием разъема блокировочное кольцо должно быть поднято и повернуто вверх в направлении стрелки. Отсоедините тягу (9) от рычага селектору переключения передач.
4.4.1 6-цилиндровые бензиновые двигатели (M104.944 и M104.990/994) Mercedes-Benz W140

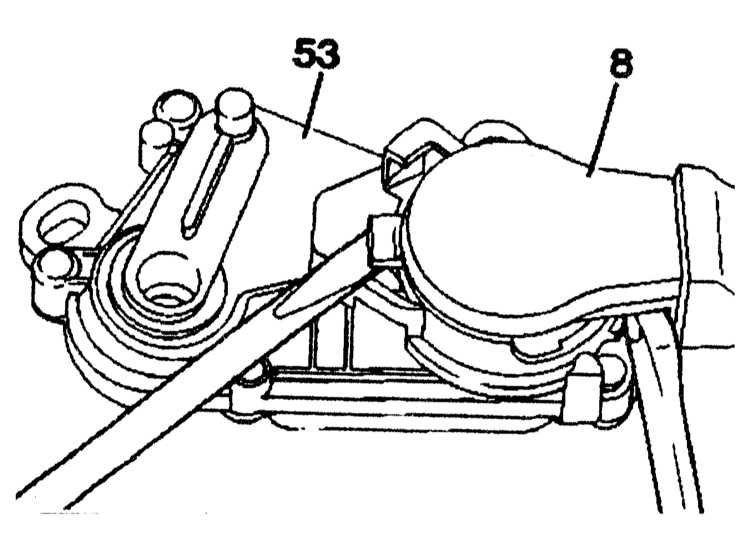

25. С помощью двух отверток выпрессуйте переходник (8) от троса.
4.4.1 6-цилиндровые бензиновые двигатели (M104.944 и M104.990/994) Mercedes-Benz W140

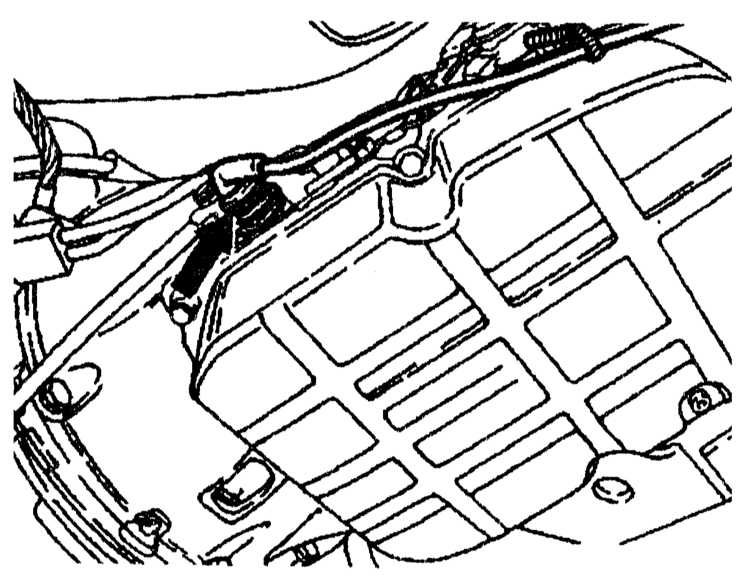

26. Отсоедините разъем проводки от клапана защиты трансмиссии от перегрузки.
4.4.1 6-цилиндровые бензиновые двигатели (M104.944 и M104.990/994) Mercedes-Benz W140
27. Присоедините подъемник к проушинам двигателя. Отрегулируйте подъем двигателя так, чтобы двигатель мог быть подмят горизонтально. Поднимите двигатель с помощью домкрата.

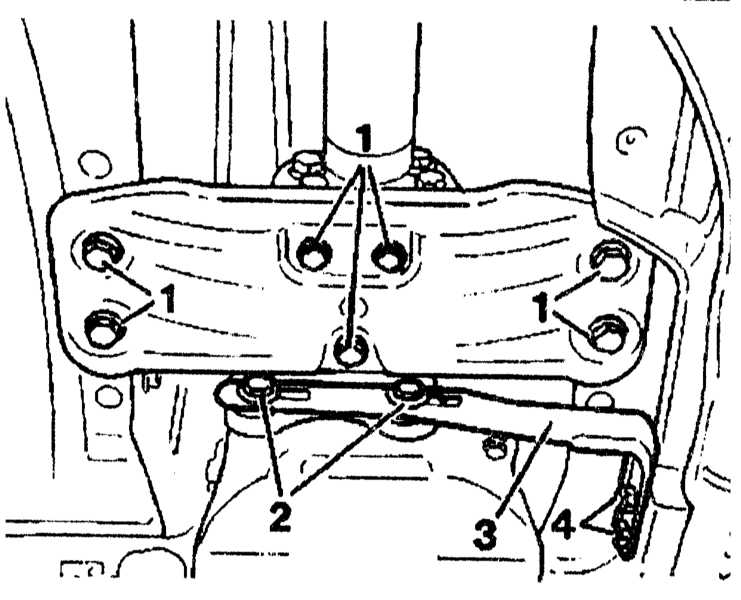

28. Отверните задний кронштейн крепления двигателя без опор. Отверните болты (1).
29. Отверните болты (2) кронштейна (3) трансмиссии.
4.4.1 6-цилиндровые бензиновые двигатели (M104.944 и M104.990/994) Mercedes-Benz W140

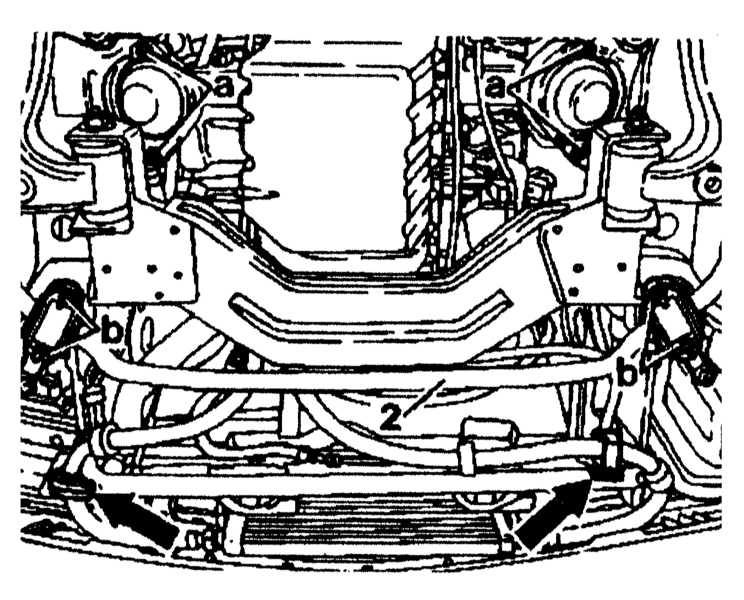

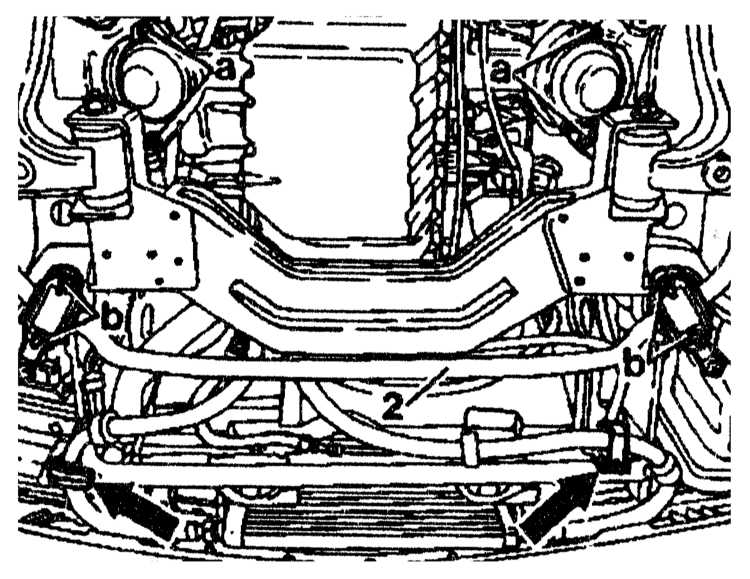

30. Отверните болты a крепления левой и правой опор двигателя.
4.4.1 6-цилиндровые бензиновые двигатели (M104.944 и M104.990/994) Mercedes-Benz W140

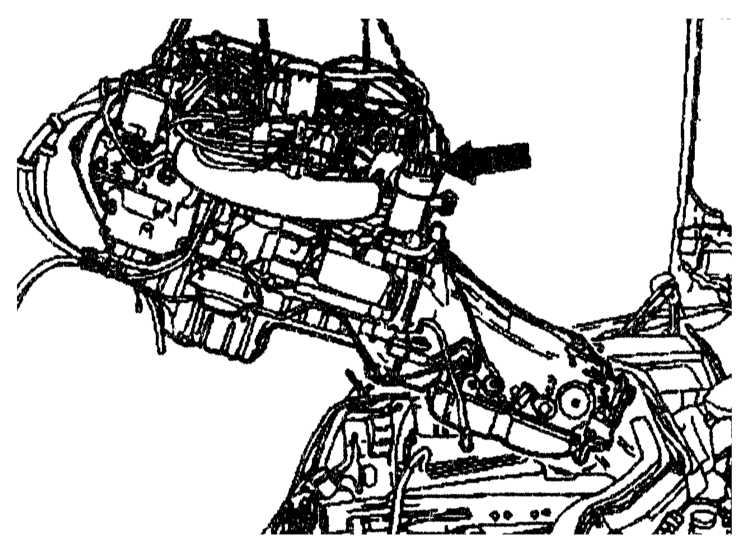

31. Поднимите двигатель с коробкой передач и извлеките их из двигательного отсека.
4.4.1 6-цилиндровые бензиновые двигатели (M104.944 и M104.990/994) Mercedes-Benz W140
32. В случае необходимости снимите заднюю опору.

Установка

Установка производится в порядке, обратном снятию. Отрегулируйте тросы АТ, уровень масла в двигателе и коробке передач.
