Обслуживание блока цилиндров
Точки измерения размеров цилиндров
|
|
|
A — Продольное направление
|
b — Нижняя мертвая точка
|

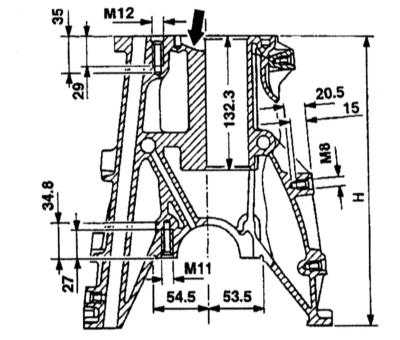

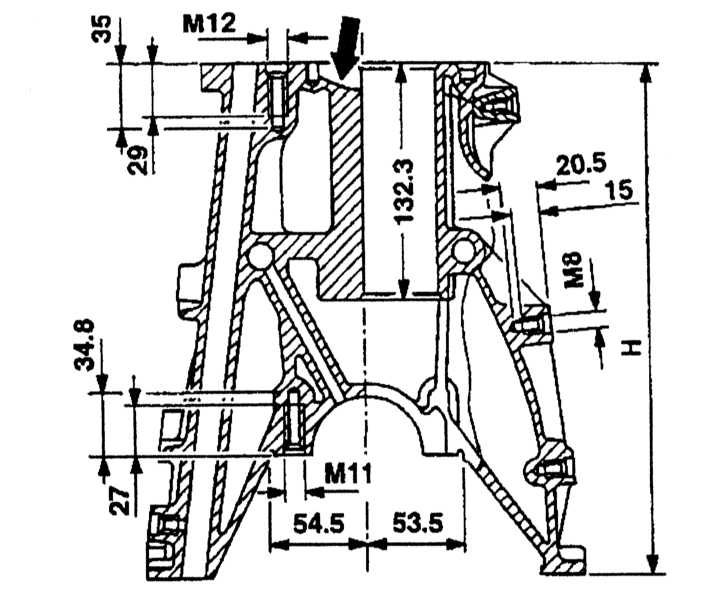

Обработка сопрягаемых поверхностей блока цилиндрова и точки измерения
|
|
Размеры цилиндров и поршней приведены в Спецификациях.Обратите внимание также на следующие параметры:
| Допустимый износ в продрльном и поперечном направлениях | 0.10 мм |
| Допустимая овальность | Новый 0.007 мм |
| Допустимый 0.05 мм | |
| Допустимая шороховатость RZ после хонингования | 0.003 — 0.006 мм |
| Допустимая волнистость Wt | 50% от шороховатости |
| Угол хонингования | 50 ± 10 |
Размеры для обработки сопрягаемых поверхностей блока цилиндров приведены в Спецификациях.
