Мерседес Бенц W140. Доступ в багажное отделение



Мерседес Бенц W140. Доступ в багажное отделение

Доступ в багажное отделение

Защелка замка крышки багажного отделения оборудована доводящим механизмом, обеспечивающим плавность и безударность ее срабатывания при закрывании.

Отпускание защелки замка крышки с пульта ДУ

См. Раздел Единый замок.

Отпускание защелки замка крышки с консольного выключателя

См. Оборудование автомобиля, расположение приборов и органов управления.

Отпирание/запирание крышки багажного отделения с помощью ключа

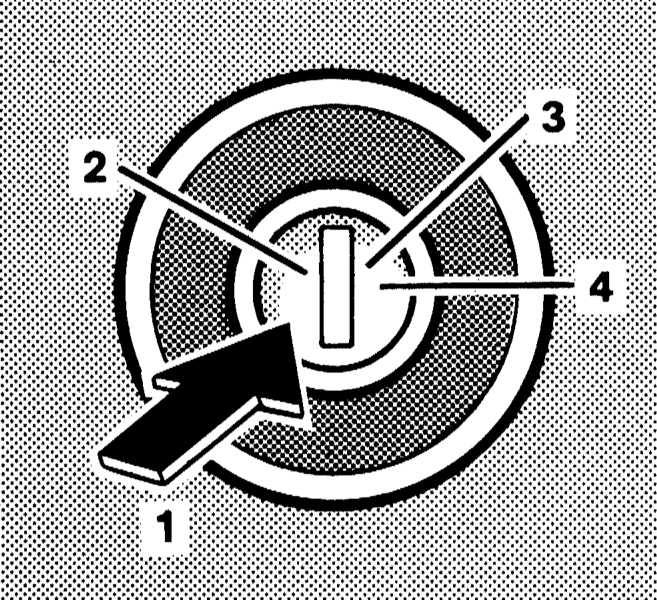

Конструкция замка крышки багажного отделения

2.2.3 Доступ в багажное отделение Mercedes-Benz W140

1 — Нажать для отпускания защелки
2 — Отпереть
3 — Запереть
4 — Запереть с включением индивидуальной блокировки


Для отпирания крышки багажного отделения следует повернуть ключ в ее замке влево на 45°. Отпускание защелки замка производится путем нажимания на кнопку замка.

Запирание замка производится путем поворачивания ключа на угол 45° в противоположную сторону. Поворачивание ключа вправо на угол 90° позволяет включить индивидуальную блокировку замка от активации с пульта ДУ.

На некоторых моделях крышка багажного отделения может быть оборудована дополнительным замком, отпирание и запирание которого происходит одновременно с активацией любым из штатных способов прочих замков. При активации индивидуальной блокировки основного замка крышки блокируется также и дополнительный замок.

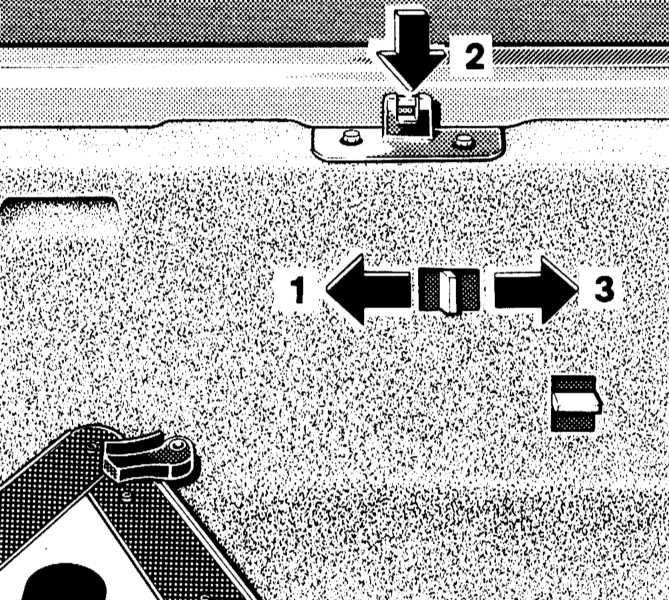

Переключение механизма защелки замка в режим ручного закрывания

Переключение механизма защелки замка в режим ручного закрывания

2.2.3 Доступ в багажное отделение Mercedes-Benz W140

1 — Рычажок переключения защелки в положение ручного закрывания
2 — Отжать ударник
3 — Рычажок переключения защелки в положение активации усилителя доводки


В случае отказа усиливающего механизма доводки защелки замка откройте крышку багажного отделения при помощи ключа, затем сдвиньте влево рычажок переключения и отожмите ушко ударника замка.

Захлопните крышку.
