Мазда 323. Передний стеклоочиститель



Мазда 323. Передний стеклоочиститель

Передний стеклоочиститель

mazda 323 с 10/89 г. вып.

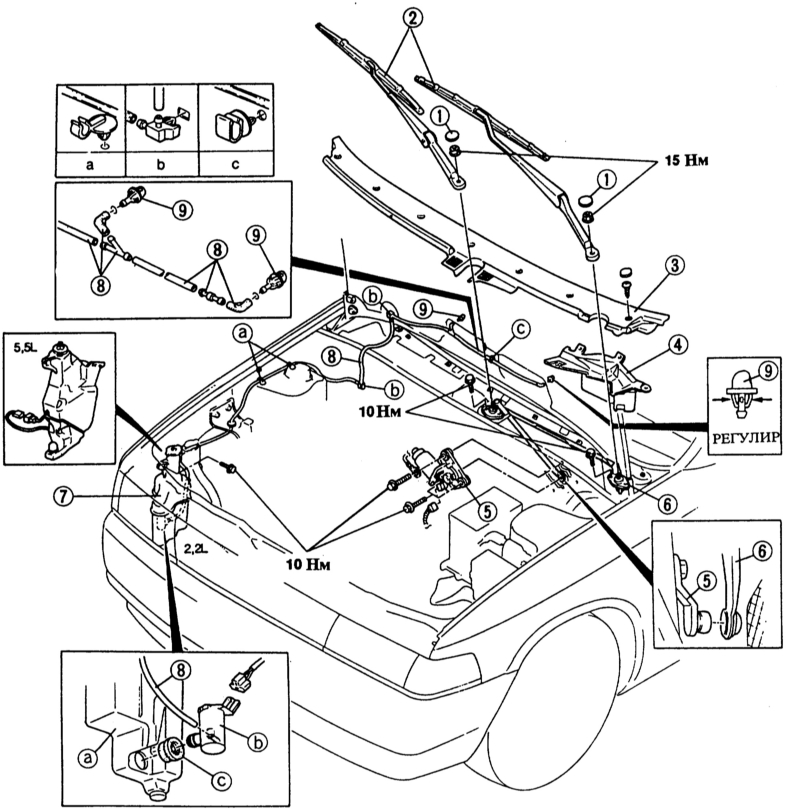

16.25 Передний стеклоочиститель Mazda 323

1 — колпачок
2 — рычаг стеклоочистителя со щеткой
3 — решетка воздухозаборника
4 — отклоняющая пластина
5 — мотор стеклоочистителя
6 — тяга
7 — система стеклоомывателя
а — бачок с водой омывателя

b — нагнетательный насос
с — резиновая втулка
8 — водяной шланг
a — крепление
b — угловой элемент
c — крепление
9 — сопла стеклоомывателя
