Мазда 323. Замена щеток стеклоочистителей



Мазда 323. Замена щеток стеклоочистителей

Замена щеток стеклоочистителей

Резинки стеклоочистителя при неудовлетворительном состоянии следует заменить. В продаже имеются как укомплектованные щетки (резинки с держателями), так и отдельно резинки. Если заменяется только резинка, следить, чтобы держатель не был погнут.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

16.22 Замена щеток стеклоочистителей Mazda 323
  1. Откинуть рычаг стеклоочистителя вверх.
  1. Установить щетку под прямым углом к рычагу.

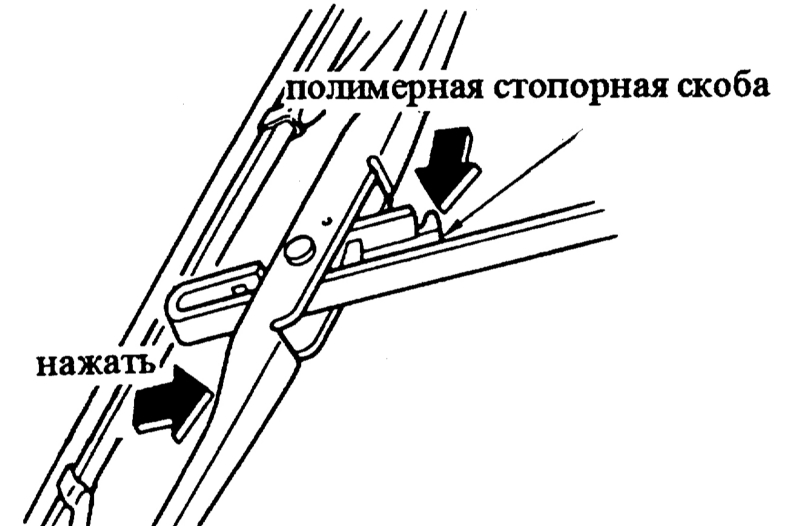

  2. Нажать полимерную стопорную скобу, нажать щетку в направлении стрелки и вынуть из крюка рычага.
  3. Снять щетку через отверстие рядом с полимерной скобой с рычага.
16.22 Замена щеток стеклоочистителей Mazda 323

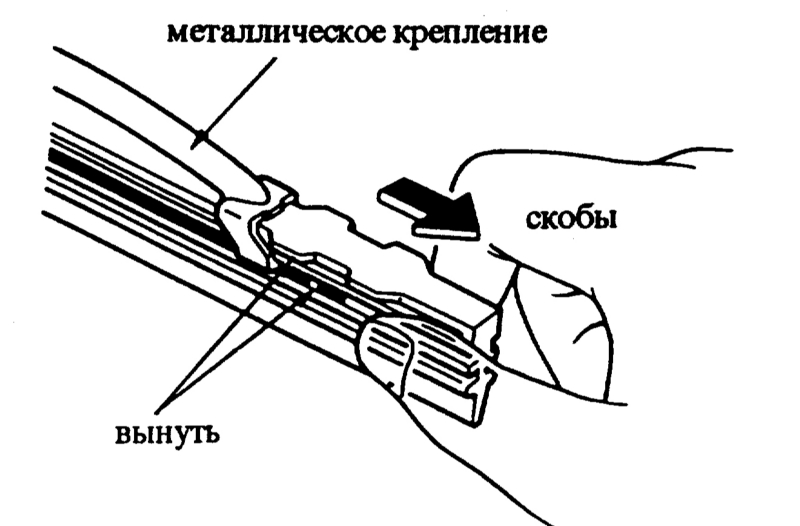

  1. Вынуть резинку со скобами из металлического крепления.
16.22 Замена щеток стеклоочистителей Mazda 323

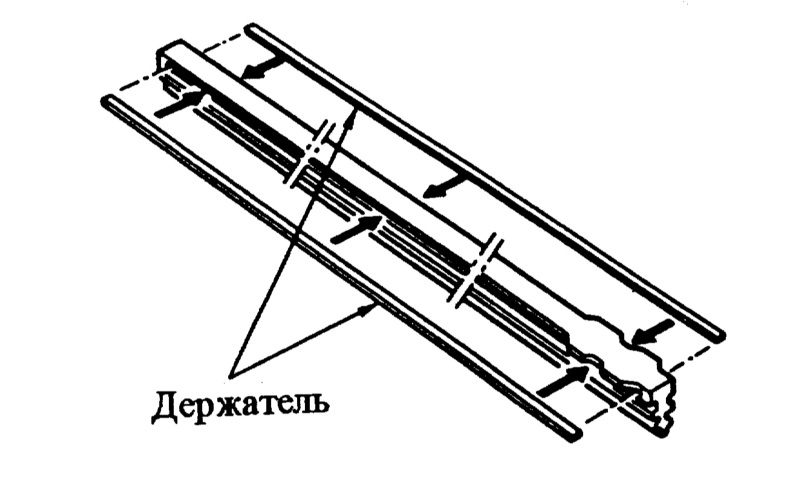

  1. Вынуть металлический держатель из резинки и вставить в новую резинку так, чтобы выемки планки были обращены к резинке и резиновые выступы вошли в пазы.

Держатели не должны быть при этом погнуты, при необходимости заменить.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

16.22 Замена щеток стеклоочистителей Mazda 323

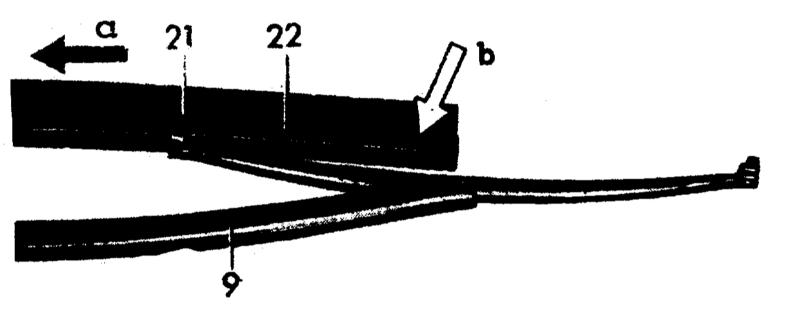

  1. Вставить новую резинку -21- с планкой крепления -22- в металлические скобы щетки. При этом начинать с открытой стороны резинки.
  1. Вставить щетку в рычаг; стеклоочистителя и дать защелкнуться полимерной стопорной скобе.
  2. Откинуть рычаг стеклоочистителя на место. При этом следить, чтобы резинка везде прилегала к стеклу.
