Разъединение и соединение кабельных штекеров
|
- Для разъединения кабельных соединений на коробке предохранителей или электрических потребителях следует тянуть не за кабель, а за штекер.
|

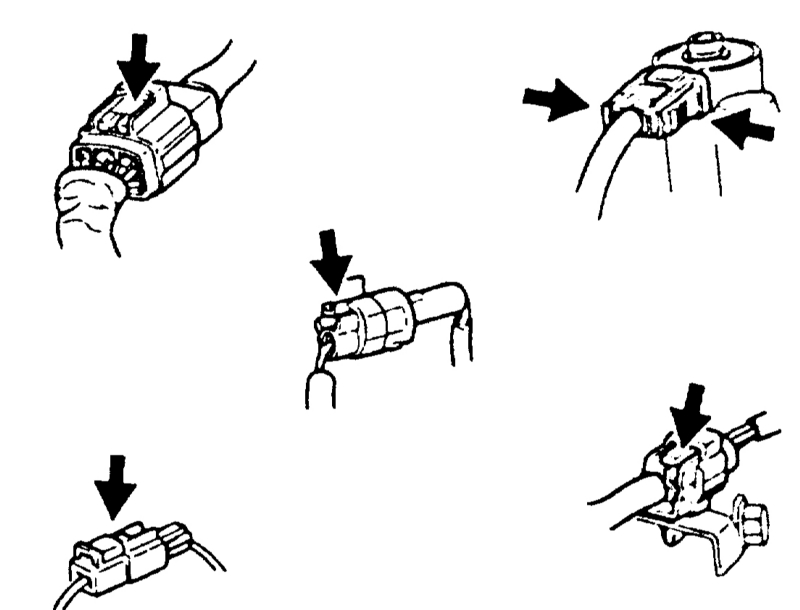

Штекеры оснащены различными фиксаторами. Нажать фиксаторы в обозначенных стрелками местах и одновременно отсоединить штекер.
|
|
- При подключении сжать разъем, пока не защелкнется фиксатор.
|
|

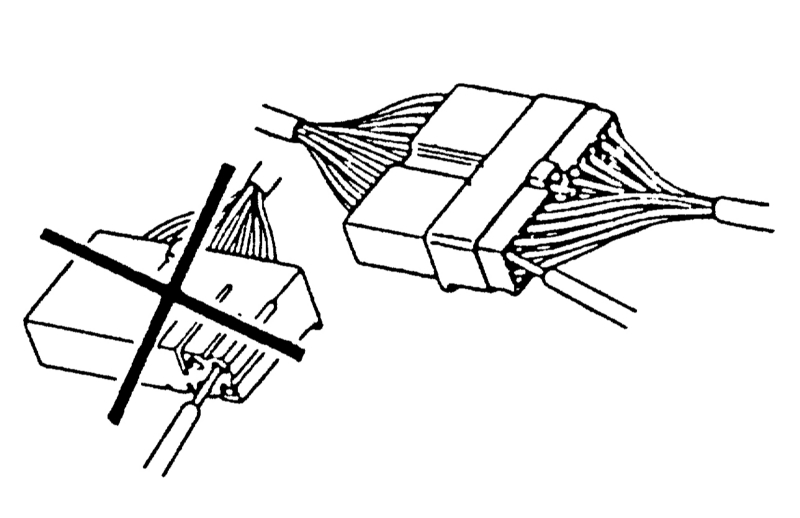

- При проверке протекания тока или измерении напряжения проверочные щупы можно вставлять только с обратной стороны штекера (со стороны кабеля). Если щупы будут вставляться в гнезда разъема, гнезда деформируются, что приведет к ослаблению контакта.
|
|
В случае водонепроницаемых разъемов (в двигательном отсеке) щупы не должны вставляться со стороны кабеля. В этом случае разъединить разъем. Следить, чтобы при вставлении щупа клеммы не были повреждены.
|
|

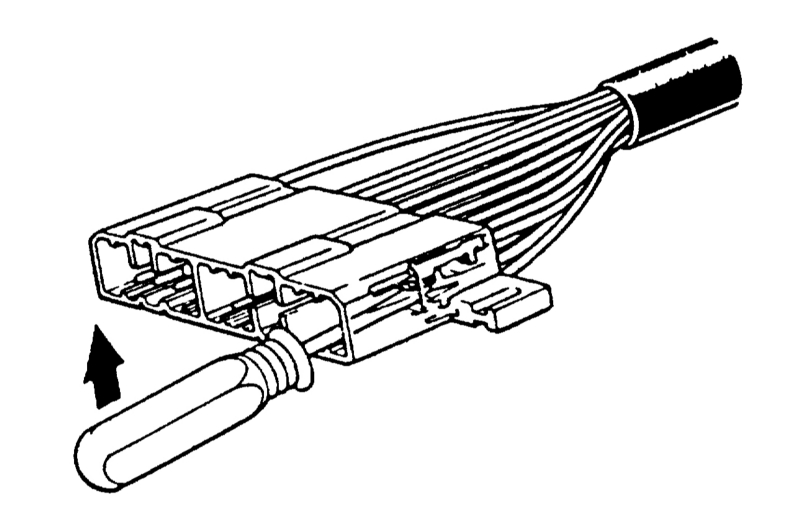

- При замене клеммы в штекере вставить с открытой стороны узкую отвертку между зажимными язычками и клеммой. Отжать язычок вверх и вынуть клемму назад. Вставить новую клемму, пока она не защелкнется. Потянуть за кабель, чтобы убедиться, что клемма надежно закреплена.
|
|
|
