Мазда 323. Насос сервоуправления



Мазда 323. Насос сервоуправления

Насос сервоуправления

Заполнение системы сервоуправления/натяжение клинового ремня см. в Разделе Текущее обслуживание.

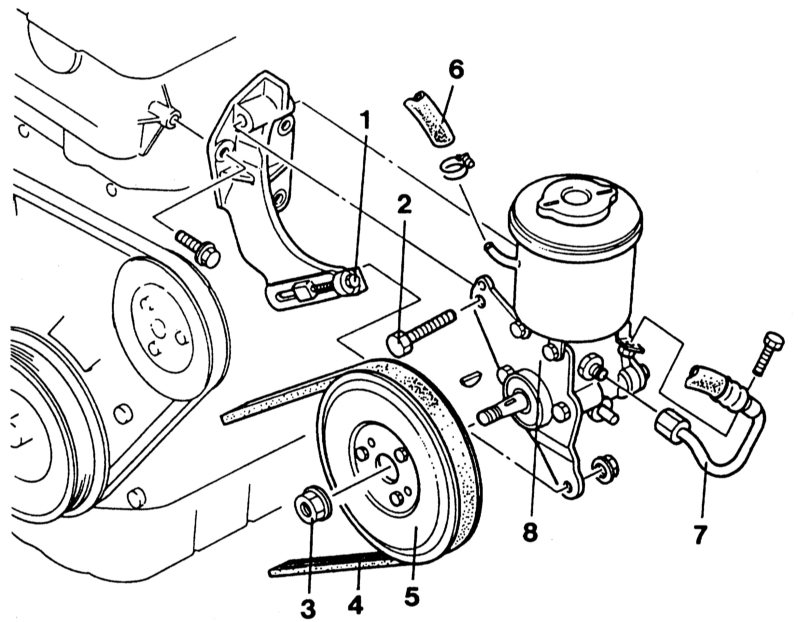

Автомобили до 9/89 г. вып. и модели "универсал"

12.23 Насос сервоуправления Mazda 323

1 — регулировочный винт
2 — болт
3 — гайка
4 — клиновой ремень сервоуправления

5 — ременный шкив
6 — возвратный шланг
7 — нагнетательная трубка
8 — сервонасос

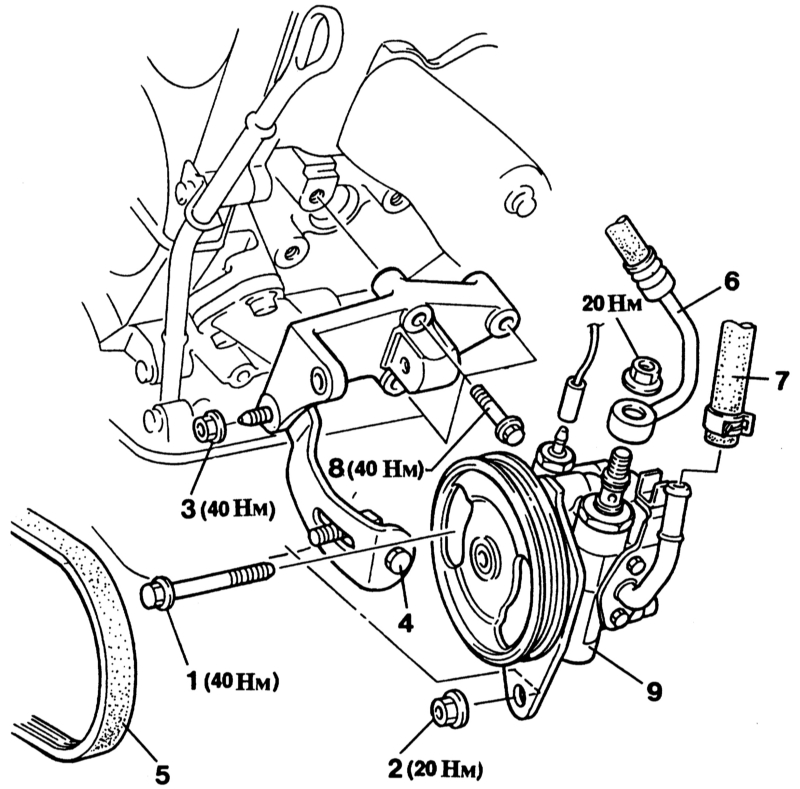

Автомобили с 10/89 г. вып. кроме моделей "универсал"

12.23 Насос сервоуправления Mazda 323

1 — болт
2 — гайка
3 — гайка
4 — регулировочный болт
5 — клиновой ремень сервоуправления

6 — нагнетательная трубка
7 — возвратный шланг
8 — болты
9 — сервонасос
