Снятие и установка резиновой манжеты рулевого привода

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снять наконечник рулевой тяги.

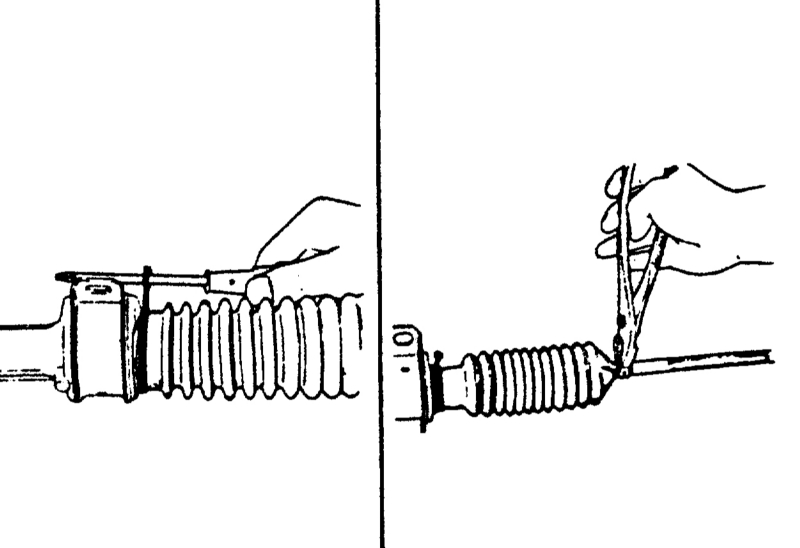

  2. Ослабить хомуты на обоих концах манжеты. Сжать зажимные хомуты плоскогубцами, или открутить проволочные хомуты.
12.22 Снятие и установка резиновой манжеты рулевого привода Mazda 323
  1. Снять резиновую манжету.

Если манжета была неисправна уже длительное время, можно сделать вывод, что в механизм проникла грязь. Грязь вместе со смазкой действует как шлифовочная паста и разрушает рулевой механизм. В этом случае, а также при наличии на зубчатой рейке следов ржавчины, рулевой механизм необходимо отремонтировать (выполняется в мастерской).

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

12.22 Снятие и установка резиновой манжеты рулевого привода Mazda 323

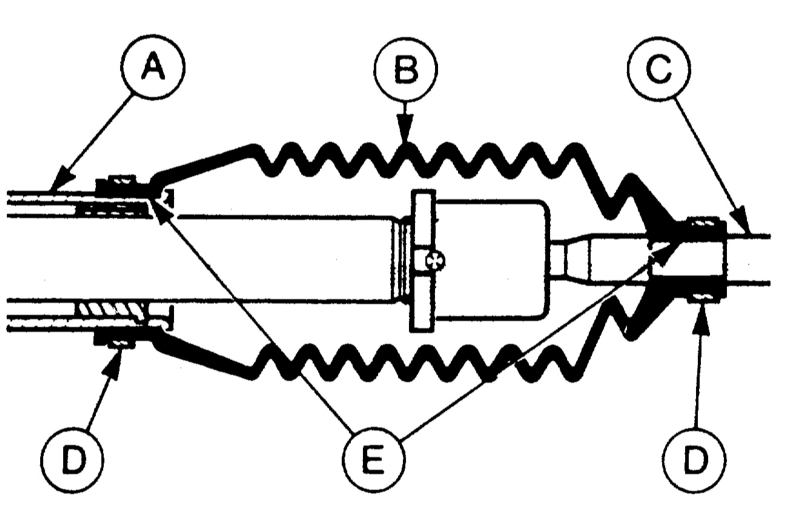

  1. Слегка смазать рулевую тягу -С-.
  1. Немного смазать манжету -В- внутри на буртике -Е- и натянуть на рулевую тягу -С-.
  2. Натянуть манжету на картер зубчатой рейки -А-.
12.22 Снятие и установка резиновой манжеты рулевого привода Mazda 323

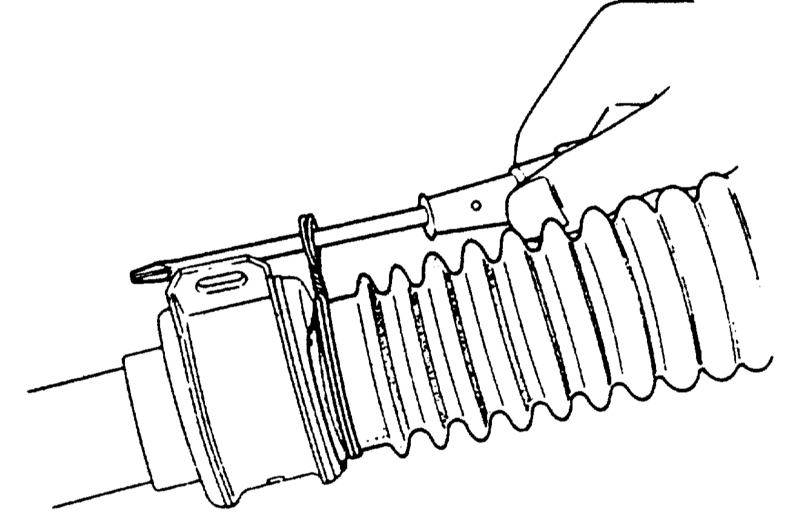

  1. Два раза обернуть новую проволоку вокруг манжеты на рулевом механизме и 4 - 4,5 раза скрутить. Вместо этого можно также использовать стандартный шланговый хомут с болтом.
  1. Закрепить манжету на рулевой тяге проволочным хомутом.

Резиновая манжета не должна быть перекручена.

  1. Установить наконечник рулевой тяги.
  2. Опустить автомобиль.
  3. Проверить схождение, при необходимости отрегулировать.
