Снятие и установка задней амортизационной стойки
Снятие
|
- При необходимости снять боковую обивку в салоне, чтобы добраться до верхних болтов амортизационной стойки.
- Ослабить гайки колес стоящего на земле автомобиля.
- Поменять положение диска колеса относительно ступицы, чтобы отбалансированное колесо можно было установить в прежнее положение.
- Поднять заднюю часть автомобиля.
- Снять колесо.
|

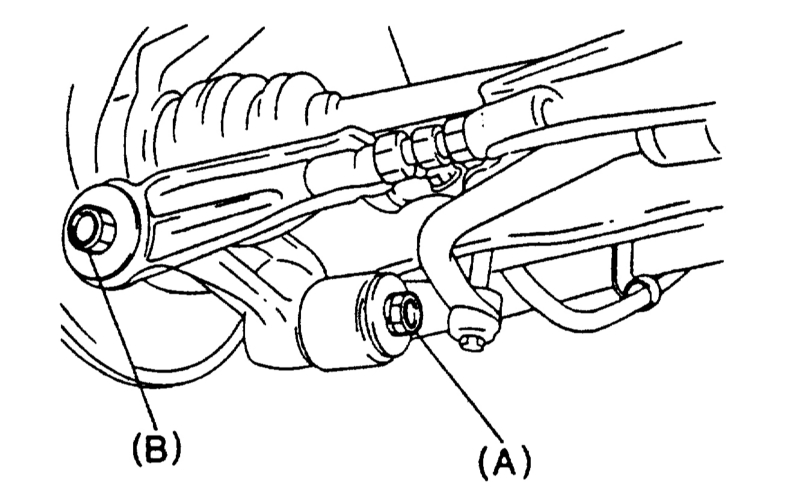

- Только полный привод: Отвинтить болт -А-, которым закреплен продольный рычаг на балке подвески. Затем ослабить болт -В-, не отвинчивая. Если имеется, дополнительно отвинтить воздушный шланг системы регулировки высоты дорожного просвета на амортизаторе сверху.
|

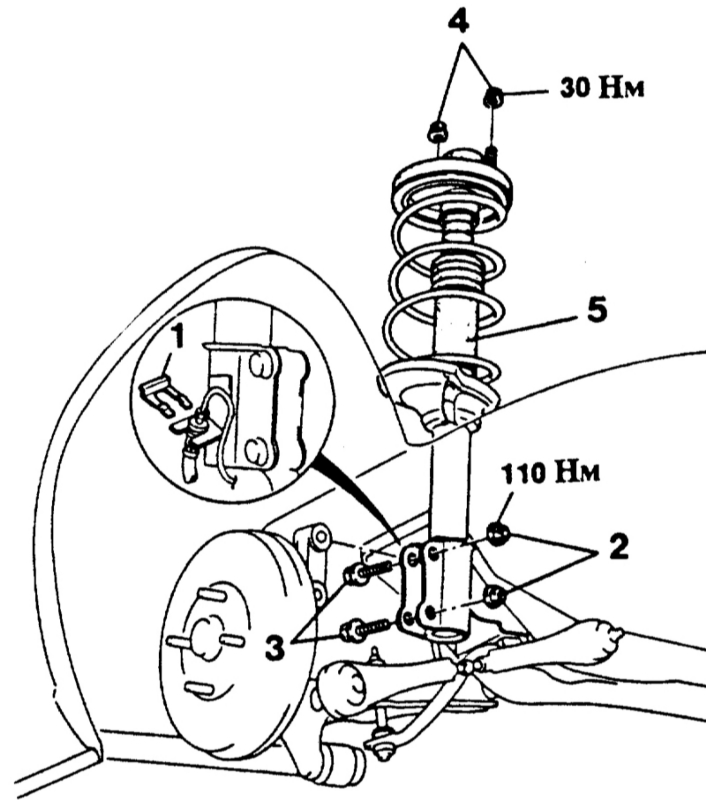

- Снять скобу -1- и освободить тормозной шланг из держателя на амортизационной стойке.
|
- Подпереть балку подвески опорой или гидравлическим подъемником, чтобы она не упала вниз при ослаблении амортизационной стойки.
|
- Отвинтить 2 гайки -2- амортизационной стойки на балке подвески, снять болты -3-.
|
- Отвинтить 2 гайки на верхней опоре амортизационной стойки и вынуть амортизационную стойку -5-.
- При необходимости разобрать амортизационную стойку, см.
Главу Разборка задней амортизационной стойки/снятие и установка амортизатора/винтовой пружины.
|
Установка
|
- Вставить амортизационную стойку, затянуть 2 верхние гайки с усилием
30 Нм.
- Вставить 2 болта амортизационной стойки на балке спереди назад, затянуть гайки с усилием
110 Нм.
- Убрать из-под балки подъемник.
- Укрепить на амортизационной стойке тормозной шланг.
-
Только полный привод: Затянуть болты -А- и -В- с усилием
70 Нм. При наличии системы регулировки высоты дорожного просвета привинтить воздушный шланг сверху на амортизаторе с усилием
20 Нм.
- Привинтить колесо, при этом учитывая метку на ступице. Опустить автомобиль и затянуть гайки колес крест-накрест с усилием
100 Нм.
- Если снята, установить внутреннюю обивку над амортизационной стойкой.
- Произвести измерения углов установки колес.
|
|
