Разборка амортизационной стойки/снятие и установка амортизатора/винтовой пружины
Снятие
|
- Снять амортизационную стойку.
- Снять колпачок со штока амортизатора.
- Винтовая пружина сжата. Для освобождения амортизатора пружина должна быть сжата еще больше, чтобы разгрузить чашки пружины. Сжать пружину подходящим сжимателем.
|
Гайку амортизатора можно ослаблять только при сжатой пружине.
|
|

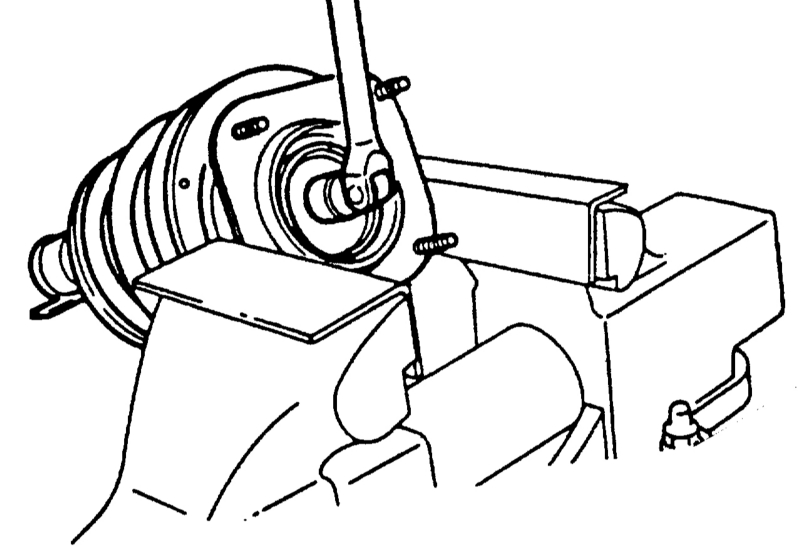

- Зажать опору амортизационной стойки в тисках и ослабить гайку крепления на один оборот с помощью торцевой головки или сильно изогнутого накидного ключа,
не отвинчивать.

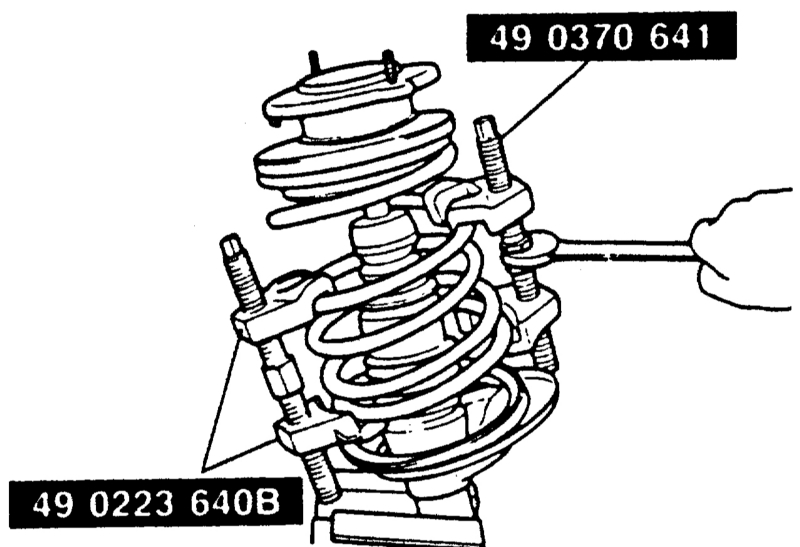

| | - Сжать пружину стандартным сжимателем. В мастерских mazda для этого используется специальное приспособление. Сжать пружину примерно на 10 мм.
|
|
Вставить сжиматель в пружину так, чтобы он надежно обхватил витки пружины и не мог соскочить. Сжимать пружину в трех точках, равномерно расположенных по окружности. Винтовая пружина подвергнута большой степени сжатия, поэтому следует использовать только надежный инструмент. Ни в коем случае не связывать пружину проволокой. Опасность несчастного случая.
|
- Отвинтить гайку крепления и снять поочередно элементы амортизационной стойки.
|
Если требуется замена пружины, ее следует медленно ослабить. Если, напротив, должен быть заменен только амортизатор, пружина остается в сжатом состоянии. Проверку амортизатора см. в Главе Разборка задней амортизационной стойки/снятие и установка амортизатора/винтовой пружины.
|
|
|
Установка

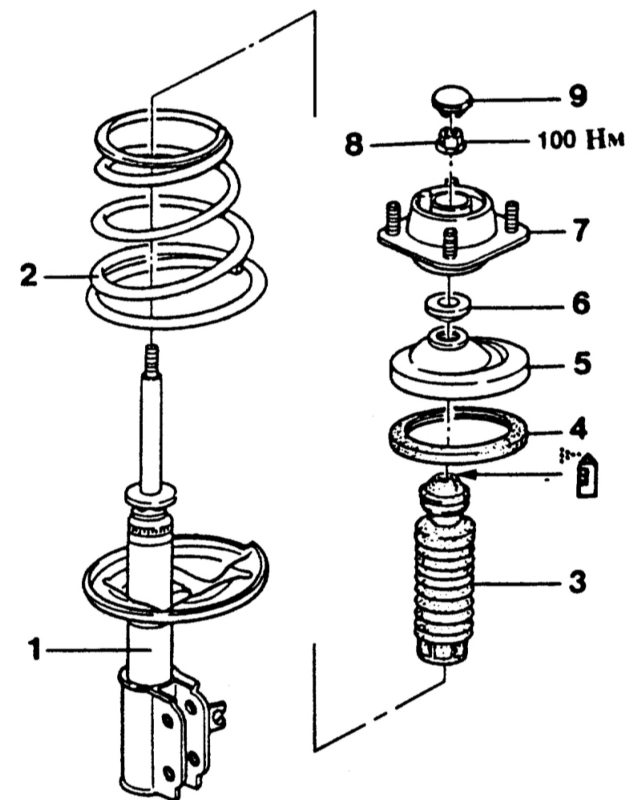

Амортизационная стойка автомобиля с 10/89 г. вып
|
Смазать (литиевая универсальная смазка)
|
Амортизационную стойку до 9/89 г. вып.
см. иллюстрацию.
|
- Установить нижнюю чашку (до 9/89 г. вып.) и сжатую пружину. Следить, чтобы пружина вошла в упоры нижней и верхней чашек.
- Надеть на шток поршня отбойный буфер.
- Наложить верхнее резиновое кольцо и чашку пружины.
- С 10/89 г. вып.: Наложить нажимной подшипник.
- Установить верхнюю пластину крепления так, чтобы метка была обращена к центру автомобиля, см. Раздел Снятие и установка амортизационной стойки.
- Зажать пластину крепления в тисках, подложив при этом защитные колодки. Затянуть новую самостопорящуюся гайку на автомобилях до 9/89 г. вып. с усилием
70 Нм, с 10/89 г. вып. с усилием
100 Нм.
- Надеть на гайку амортизатора защитный колпачок.
- Медленно ослабить пружину.
- Установить амортизационную стойку.
|
|
