Мазда 323. Снятие и установка форсунок



Мазда 323. Снятие и установка форсунок

Снятие и установка форсунок

Неисправные форсунки могут вызвать сильную детонацию двигателя и привести к повреждению подшипников. В этом случае оставить двигатель работать на холостом ходу и ослабить поочередно накидные гайки форсунок. Если при ослаблении одной из гаек детонация исчезает, это указывает на неисправную форсунку.

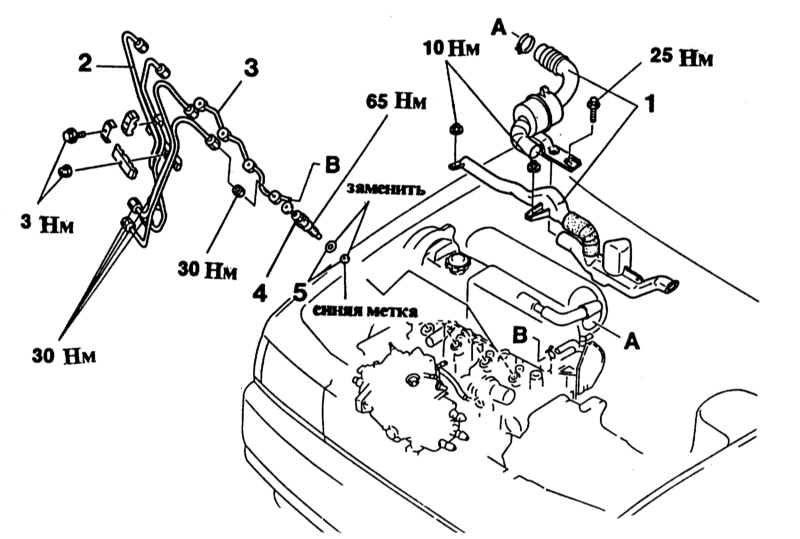

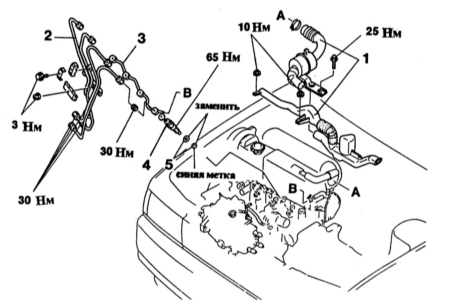

7.9 Снятие и установка форсунок Mazda 323

1 — глушитель шума впуска и резонансный канал
2 — трубопроводы впрыска

3 — возвратный топливопровод
4 — форсунки
5 — прокладки и шайбы

Неисправную форсунку можно также выявить, ослабляя поочередно накидные гайки, когда двигатель работает с числом оборотов быстрого холостого хода. Если число оборотов после ослабления одной из форсунок остается неизменным, значит, эта форсунка неисправна. Форсунку можно проверить с помощью манометра. (Выполняется в мастерской; требуемое давление распыления: 110 Бар).

Первые признаки неисправности форсунок:

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отключить кабель массы от батареи.
  1. Отвинтить глушитель шума впуска и резонансный канал.
  2. Тщательно очистить снаружи трубопроводы впрыска и возвратные топливопроводы холодным очистителем.

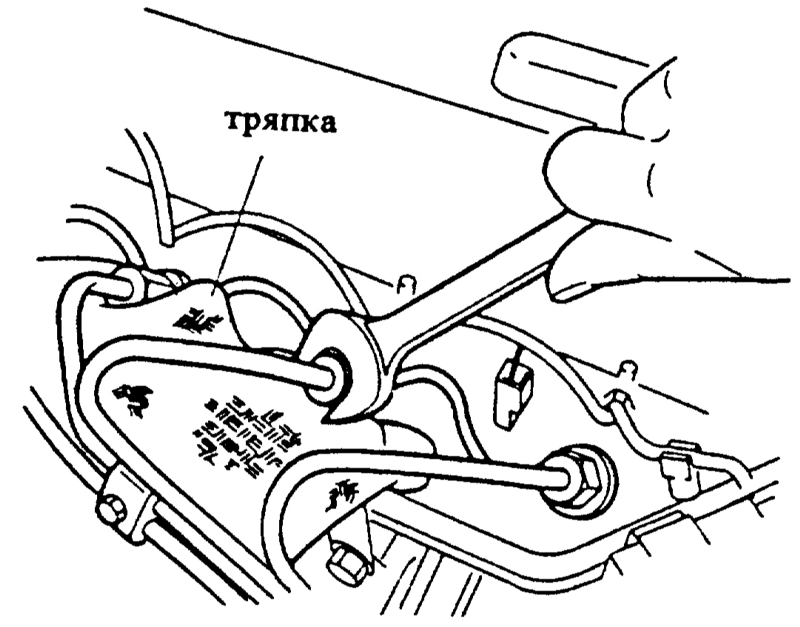

  3. Снять трубопроводы впрыска в комплекте, для этого ослабить накидные гайки на ТНВД и форсунках прорезанным накидным ключом.
  1. Снять топливный шланг с возвратного трубопровода и ослабить контргайку, снять прокладки и возвратный трубопровод.
  2. Снять форсунки и разложить в порядке установки.

Через отверстия форсунок в камеры сгорания не должна попасть грязь.

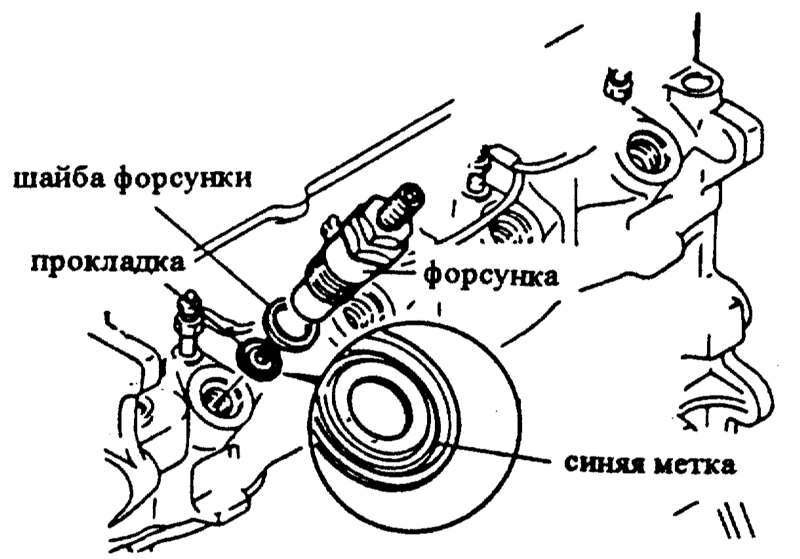

  1. В каждом отверстии находится еще прокладка и шайба, которые должны быть заменены.
  2. Проверить иглу форсунки на износ и повреждения, удалить копоть деревянным шпателем.

Ни в коем случае не обрабатывать форсунку или иглу форсунки проволокой, напильником или наждачной бумагой. Не перепутать отдельные элементы форсунок между собой.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

7.9 Снятие и установка форсунок Mazda 323
  1. Установить 4 новых прокладки и шайбы.
  1. Установить форсунки и затянуть с усилием 65 Нм.
  1. Установить возвратный топливопровод с новыми прокладками и затянуть гайки с усилием 30 Нм.
  2. Установить трубопроводы впрыска, затянуть накидные гайки с усилием 30 Нм.
  3. На всех держателях форсунок немного ослабить накидные гайки трубопроводов впрыска.
  4. Провернуть коленвал стартером, пока на трубопроводах не выступит топливо. Затянуть трубопроводы с предписанным усилием.
  5. Установить глушитель шума впуска и резонансный канал.
7.9 Снятие и установка форсунок Mazda 323
  1. Подключить кабель массы к батарее.
  1. Если имеются, установить время на часах и задать защитный код радиоприемника.
