Мазда 323. Снятие и установка вентилей впрыска



Мазда 323. Снятие и установка вентилей впрыска

Снятие и установка вентилей впрыска

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отключить кабель массы от батареи.
  1. Снизить давление топлива.
  2. Снять впускной шланг между воздушным фильтром и патрубком дроссельной заслонки.
  3. Отсоединить привод газа на рычаге дроссельной заслонки.
6.8.9 Снятие и установка вентилей впрыска Mazda 323

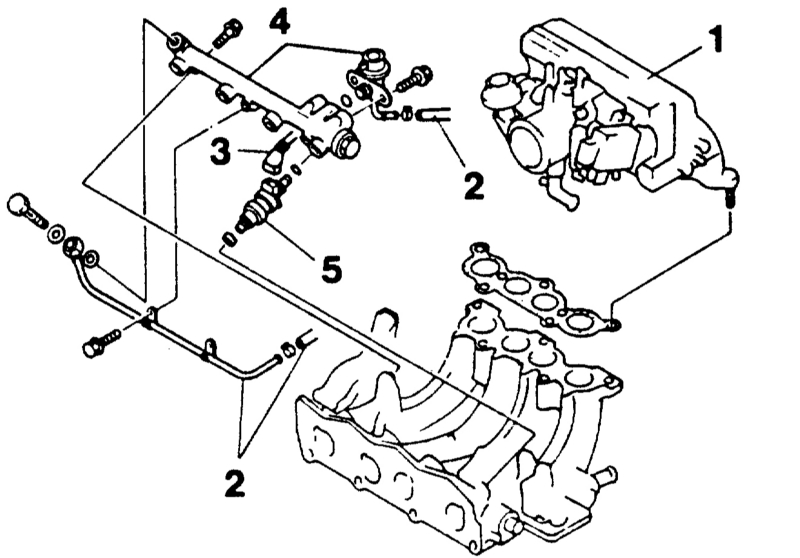

  1. Для лучшего демонтажа снять корпус впускного коллектора -1-, предварительно отсоединив вакуумные трубопроводы и для облегчения установки пометив липкой лентой.
  1. Отсоединить вакуумный шланг от регулятора давления топлива.
  2. Отсоединить штекеры -3- вентилей впрыска и отложить кабельный жгут в сторону.
  3. Отсоединить подающий и возвратный топливопроводы -2- на топливной магистрали, ослабив предварительно хомут.
  1. Вывернуть болты крепления распределительной топливной магистрали -4-.
  2. Снять распределительную магистраль -4- с вентилями впрыска -5-.
    1. Вынуть вентили впрыска из распределительной магистрали.
    2. Вынуть изоляторы из отверстий вентилей.

    Установка

    6.8.9 Снятие и установка вентилей впрыска Mazda 323

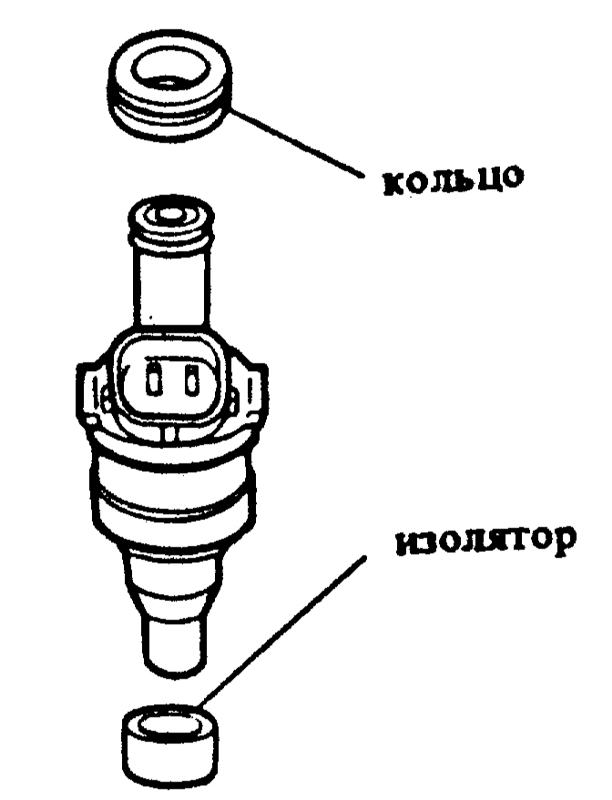

    Кольца, прокладки и изоляторы вентилей впрыска следует всегда заменять.


     ПОРЯДОК ВЫПОЛНЕНИЯ

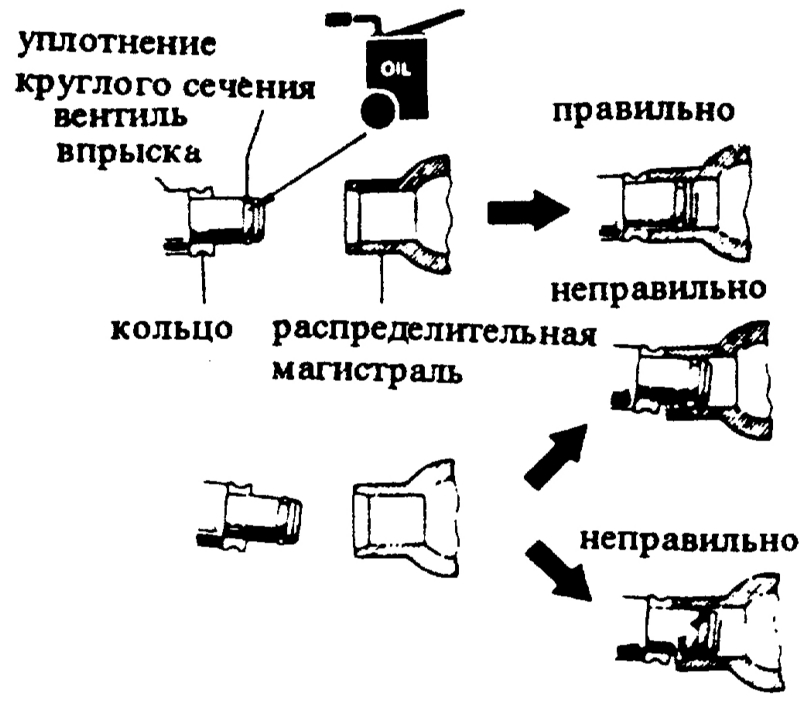

    1. Вставить вентили впрыска с новыми уплотнениями круглого сечения в верхнюю часть распределительной магистрали. Предварительно покрыть уплотнения небольшим количеством масла.
    2. Вставить изоляторы в отверстия вентилей.
    6.8.9 Снятие и установка вентилей впрыска Mazda 323
    1. Установить распределительную топливную магистраль с вентилями впрыска в головку цилиндров.
    1. Проверить, чтобы вентили впрыска легко поворачивались. В противном случае снова снять вентили и проверить положение уплотнений круглого сечения.
    2. Повернуть вентили впрыска так, чтобы штекеры были обращены вверх.
    3. Установить болты крепления распределительной топливной магистрали и затянуть с усилием 25 Нм.
    4. Надеть на регулятор давления топлива вакуумный шланг.
    5. Подключить подающий и возвратный трубопроводы и закрепить хомутами.
    6. Проложить кабельный жгут к вентилям впрыска и подключить штекеры.
    7. Установить корпус впускного коллектора с новой прокладкой и привинтить с усилием 25 Нм. Надеть вакуумные трубопроводы согласно маркировке.
    8. Присоединить привод газа к рычагу дроссельной заслонки.
    9. Надеть впускной шланг на патрубок дроссельной заслонки и закрепить хомутом.
    10. Подключить штекер топливного насоса и установить заднее сиденье.
    11. Подключить кабель массы к батарее.
    12. Если имеются, установить время на часах и задать защитный код радиоприемника.
