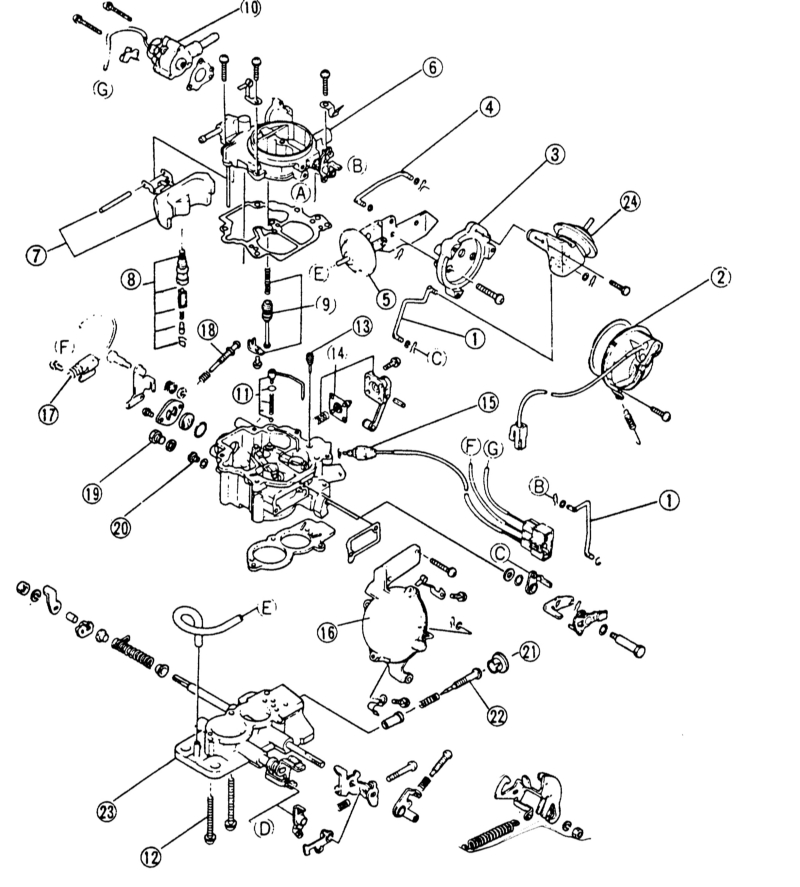

Карбюратор с падающим потоком и последовательным включением камер
Двигатель ВЗ, В5
1 — тяга 2 — электроподогрев и биметаллическая пружина автоматика холодного запуска 3 — крепление 4 — тяга 5 — вакуумное устройство с креплением 6 — верхняя часть карбюратора 7 — поплавок 8 — игольчатый клапан поплавка 9 — вакуумный поршень 10 — электромагнитный вентиляционный клапан 11 — сопло насоса и обратный клапан 12 — болты
13 — первичный переходный жиклер 14 — ускорительный насос 15 — клапан прекращения подачи топлива 16 — вторичная мембрана 17 — выключатель холостого хода 18 — регулировочный винт дроссельной заслонки 19 — болт 20 — главный жиклер 21 — колпачок 22 — винт регулировки состава смеси 23 — фланец 24 — регулировочная мембрана быстрого холостого хода и крепление
