Система охлаждения двигателя

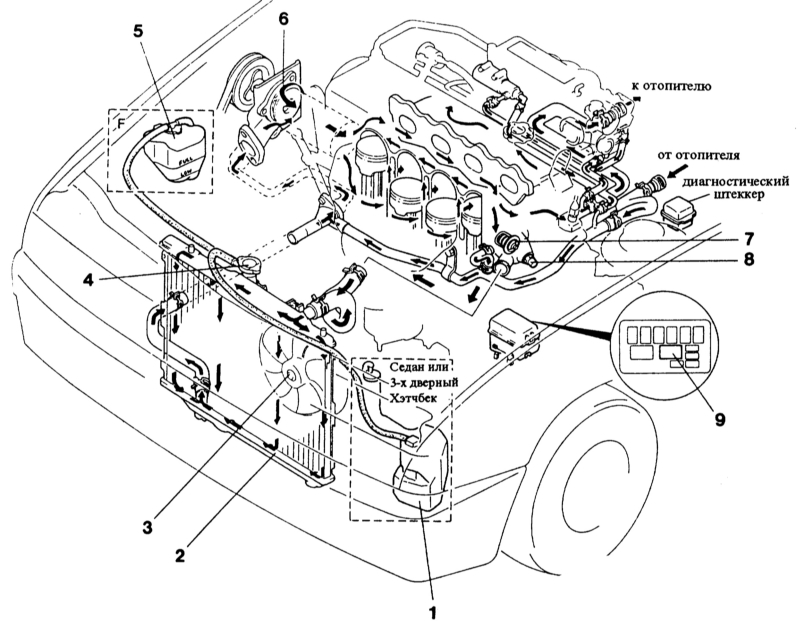

Контур охлаждающей жидкости
ВЗ, В6, ВР (sohc)
 | |
1 — расширительный бачок
|
6 — водяной насос
|
Система охлаждения состоит из радиатора, водяного насоса, термостата и электрического вентилятора.
Контур охлаждающей жидкости управляется термостатически. Пока двигатель холодный, охлаждающая жидкость циркулирует только в блоке цилиндров и теплообменнике отопителя. При нагревании охлаждающей жидкости открывается термостат и охлаждающая жидкость начинает протекать через радиатор. Охлаждающая жидкость приводится в движение водяным насосом, который в свою очередь приводится в движение клиновым ремнем. Охлаждающая жидкость проходит через радиатор сверху вниз и охлаждается при этом протекающим сквозь пластины воздухом.
Электрический вентилятор обеспечивает дополнительное охлаждение. Когда температура охлаждающей жидкости возрастает до +91 С, термовыключатель через реле включает вентилятор. Если температура охлаждающей жидкости опускается ниже +84 С, термовыключатель автоматически отключает вентилятор.
Бачок охлаждающей жидкости служит в качестве расширительного бачка и собирает расширяющуюся при нагревании жидкость, а после охлаждения двигателя возвращает ее обратно в контур. За счет этого контур постоянно заполнен и обеспечивает хорошее охлаждение. Доливаться охлаждающая жидкость должна только через расширительный бачок.
|
Вентилятор радиатора может включиться автоматически при выключенном двигателе и включенном зажигании. Этот процесс, вызванный теплом в двигательном отсеке, может повторяться несколько раз. При работах в двигательном отсеке на горячем двигателе всегда следует помнить о возможности неожиданного включения вентилятора. Поэтому по возможности при работах в двигательном отсеке зажигание следует выключать. |
