Мазда 323. Снятие и установка головки цилиндров/замена прокладки головки цилиндров



Мазда 323. Снятие и установка головки цилиндров/замена прокладки головки цилиндров

Снятие и установка головки цилиндров/замена прокладки головки цилиндров

2.6 Снятие и установка головки цилиндров/замена прокладки головки цилиндров Mazda 323

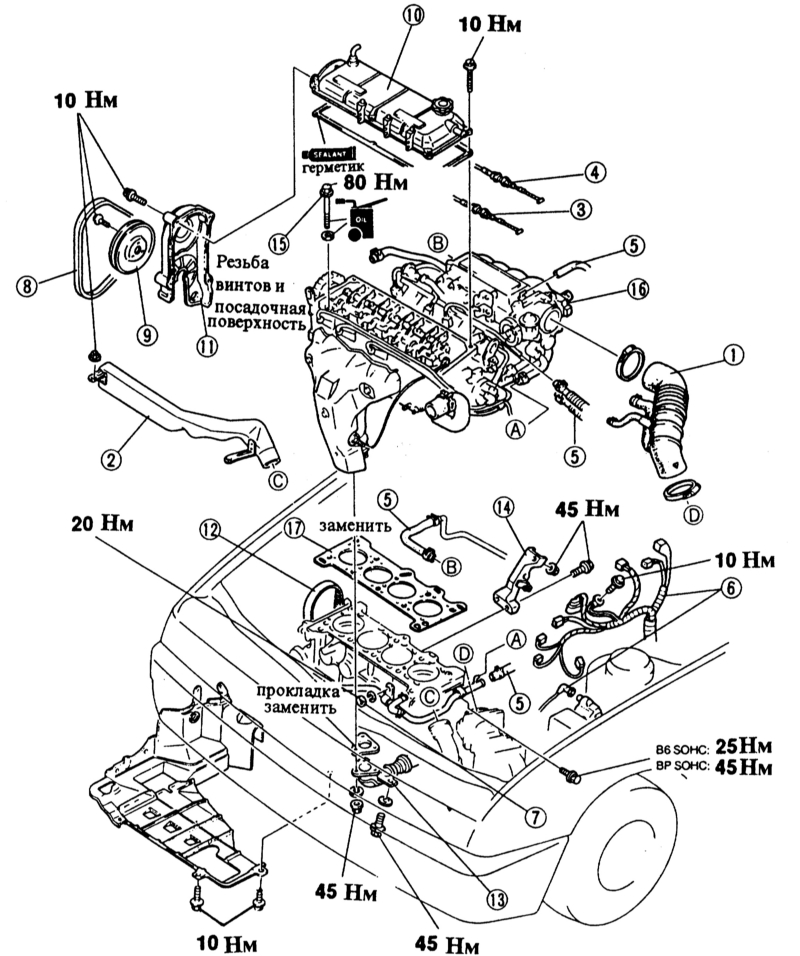

1 — воздушный шланг
2 — резонансная камера
3 — привод газа
4 — привод дроссельной заслонки (только при автоматической коробке передач)
5 — шланги
6 — жгут кабелей
7 — гайка, перепускного трубопровода системы охлаждения
8 — клиновой ремень

9 — ременный шкив водяного насоса
10 — крышка головки цилиндров
11 — верхний кожух зубчатого ремня
12 — зубчатый ремень
13 — приемная труба глушителя
14 — крепление впускного коллектора
15 — болты головки цилиндров
16 — головка цилиндров
17 — прокладка головки цилиндров

При снятии головки цилиндров двигатель должен быть охлажден по меньшей мере до комнатной температуры. Выпускной и впускной коллекторы остаются подключены. Описывается снятие для двигателей ВЗ, В5, В6 и ВР. В конце главы находятся указания по дизельному двигателю. На отличия для серии двигателей Е указано в отдельной главе, см. Раздел Снятие и установка распредвала/регулировка фаз газораспределения.

Неисправная головка цилиндров выявляется по одному или нескольким следующим признакам:

Снятие

Двигатель В6 с системой впрыска

2.6 Снятие и установка головки цилиндров/замена прокладки головки цилиндров Mazda 323

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отключить кабель массы от батареи.
  1. Инжекторный двигатель: Ослабить хомуты и снять впускной шланг.
  2. Карбюраторный двигатель: Снять воздушный фильтр, см. Главу Система питания, карбюратор, система впрыска топлива, Раздел Снятие и установка воздушного фильтра.
  3. Если имеется, снять резонансную камеру.
  4. Слить охлаждающую жидкость, см. Главу Введение.
  5. Снять привод газа, см. Главу Система питания, карбюратор, система впрыска топлива, Раздел Проверка/снятие и установка автоматики холодного запуска.
  6. Автоматическая коробка передач: Отсоединить трос дроссельной заслонки.

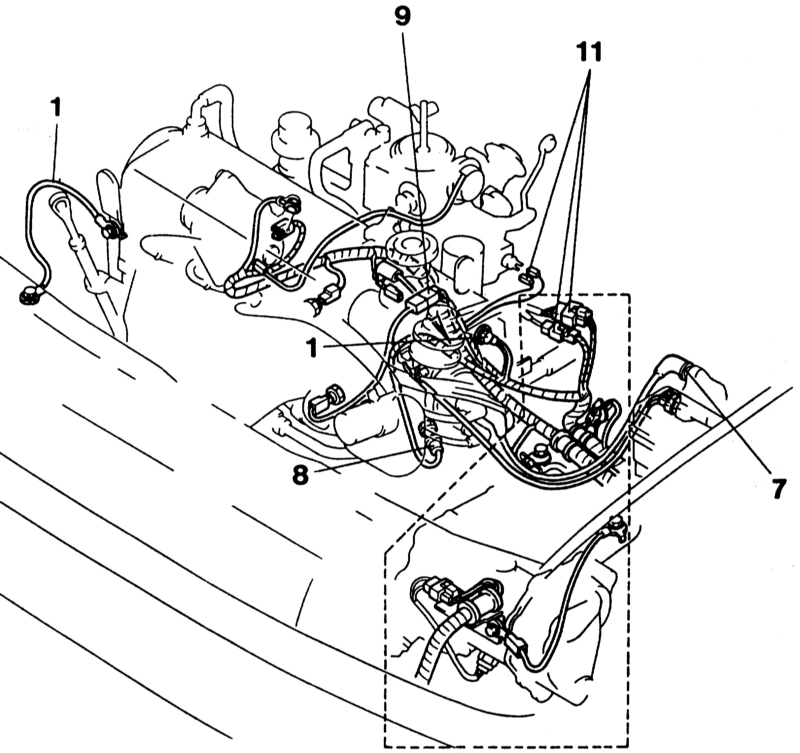

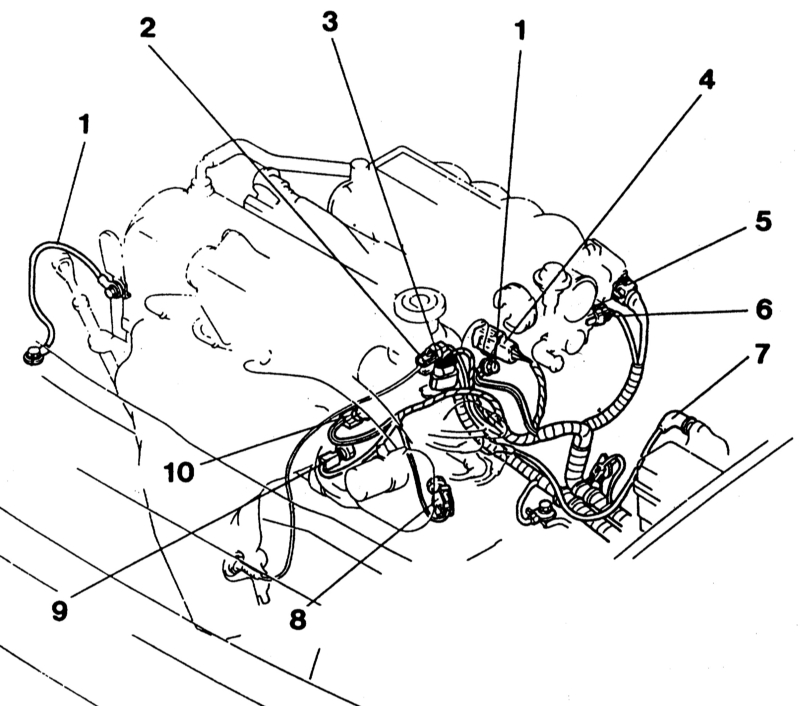

  7. Отключить все электрические провода к головке цилиндров. Для облегчения установки провода следует предварительно пометить липкой лентой.
    • Отвинтить кабель массы -1- на двигателе.
    • Отсоединить штекер -2- лямбда-зонда.
    • Отсоединить комбинированный штекер -3- на распределителе зажигания.
    • Отсоединить комбинированный штекер -4- вентилей впрыска.
    • Отсоединить комбинированный штекер датчика дроссельной заслонки -5- и регулятора холостых оборотов -6-.
    • Отключить клемму 4 -7- на катушке зажигания.
    • Отключить комбинированный штекер -8- термовыключателя системы охлаждения.
    • Отключить штекер -9- датчика температуры охлаждающей жидкости.
    • Отключить кабель массы -10- на двигателе.
    • Отключить комбинированные штекеры соединений карбюратора -11-.
  8. Отсоединить вакуумный тормозной шланг, предварительно ослабив хомут.

Инжекторный двигатель

 Инжекторный двигатель

2.6 Снятие и установка головки цилиндров/замена прокладки головки цилиндров Mazda 323

 ПОРЯДОК ВЫПОЛНЕНИЯ

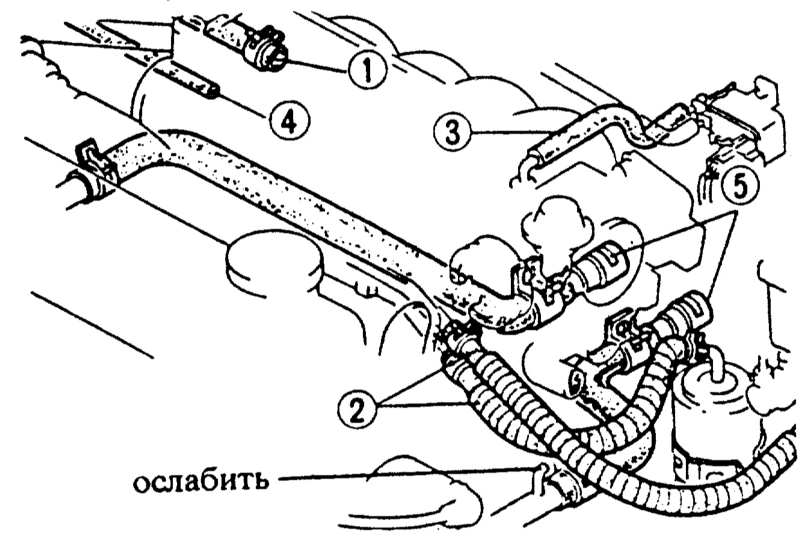

  1. Ослабить шланговые хомуты и отключить топливные шланги -2-. При отключении проложить вокруг топливопроводов тряпку, чтобы при ослаблении не разбрызгивалось топливо. Сразу закрыть трубопроводы подходящими пробками, например, чистыми болтами соответствующего диаметра. Для облегчения последующей установки пометить топливопроводы липкой лентой.
  2. Если имеется, отключить вакуумный шланг -4- темпостата.
  3. Отключить вентиляционный вакуумный шланг -3-.

Карбюраторный двигатель

Карбюраторный двигатель

2.6 Снятие и установка головки цилиндров/замена прокладки головки цилиндров Mazda 323

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Ослабить шланговые хомуты и отсоединить топливопроводы на механическом топливном насосе. При отключении проложить вокруг топливопроводов тряпку, чтобы не разбрызгивалось топливо. Сразу закрыть трубопроводы подходящими пробками, например, чистыми болтами соответствующего диаметра. Для облегчения последующей установки пометить топливопроводы липкой лентой.
  2. Отсоединить шланг от устройства управления подогревом всасываемого воздуха, для этого ослабить хомут.
  3. Отключить шланги отопителя -5-, предварительно ослабив хомуты.
2.6 Снятие и установка головки цилиндров/замена прокладки головки цилиндров Mazda 323

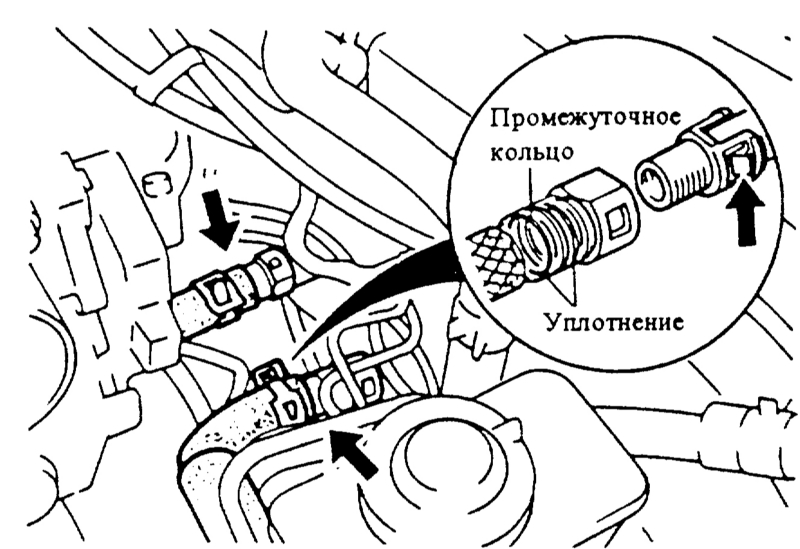

  1. Модели с 10/89 г. вып.: Нажать на выступ -стрелка- шлангового хомута и отсоединить шланг отопителя.

На штуцере находятся уплотнение круглого сечения и промежуточное кольцо. Не забыть их при установке.

  1. Отвинтить гайку крепления перепускного трубопровода системы охлаждения и отсоединить скобу.
  2. Снять зубчатый ремень, см. Разделы Снятие и установка зубчатого ремня двигателей ВЗ, В5, b6 (sohc), ВР (sohc), Снятие и установка зубчатого ремня (dohc).
  3. Отвинтить крышку головки цилиндров.
  4. Отвинтить приемную трубу глушителя от выпускного коллектора, см. Главу Система выпуска отработавших газов.
  5. Инжекторный двигатель: Снять крепление впускного коллектора.
2.6 Снятие и установка головки цилиндров/замена прокладки головки цилиндров Mazda 323

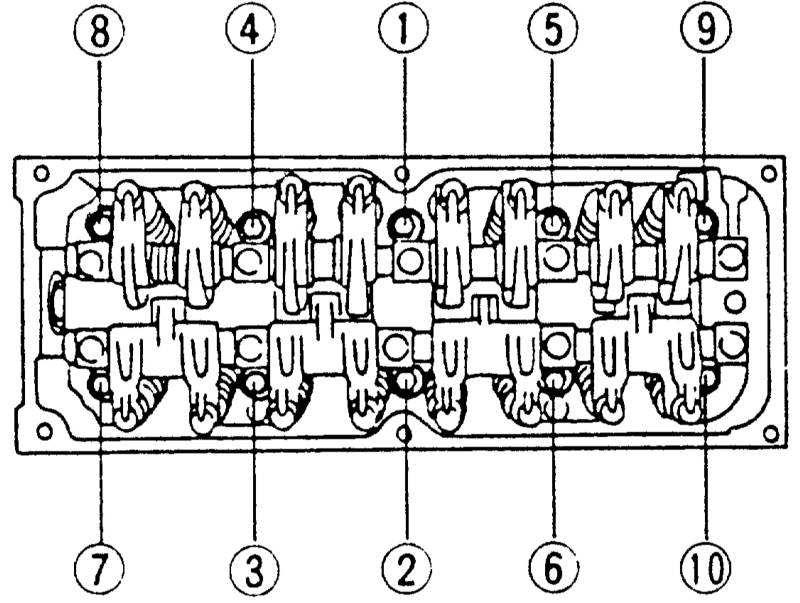

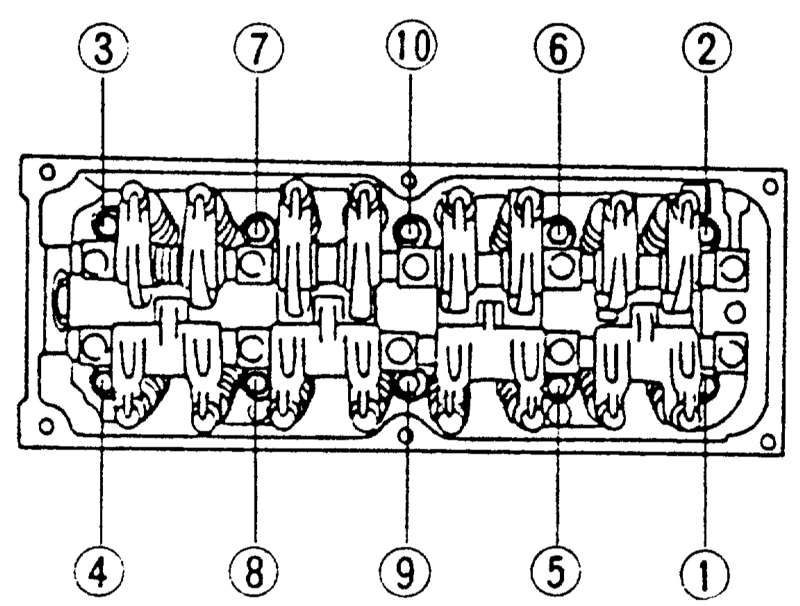

  1. Ослабить болты головки цилиндров в последовательности с 1 по 10 за первый проход на 1/2 оборота, за второй проход на один целый оборот и полностью вывернуть на третьем проходе.
  1. Проверить, все ли шланги, идущие от головки цилиндров к двигателю и кузову, отсоединены.
  2. Снять головку цилиндров с помощью ассистента.

Не класть головку цилиндров после снятия на уплотнительную поверхность, при этом могут быть повреждены полностью открытые клапаны. Уложить головку цилиндров на два деревянных бруска.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Перед установкой очистить шабером блок и головку цилиндров от остатков уплотнения. При этом уплотнительные поверхности не должны быть поцарапаны. Следить, чтобы остатки уплотнения не упали в цилиндры. Накрыть отверстия тряпкой.
  2. Проверить, чтобы в отверстиях болтов головки цилиндров не было масла, при необходимости удалить масло сжатым воздухом. Если сжатого воздуха нет, можно очистить отверстия маленькой отверткой, обернутой тряпкой.

2.6 Снятие и установка головки цилиндров/замена прокладки головки цилиндров Mazda 323
  1. Проверить головку цилиндров на наличие деформации стальной линейкой и щупом.

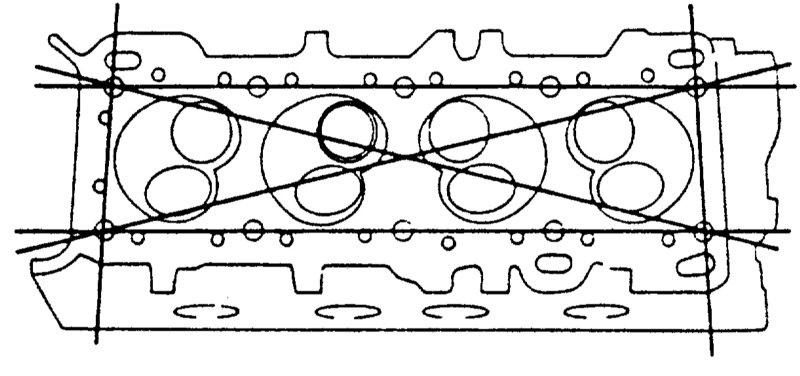

  1. Проверить деформацию в указанных направлениях. Максимально допустимая неровность составляет 0,15 мм. Если граничное значение превышено, головку цилиндров следует обработать (выполняется в мастерской).
  2. Проверить головку цилиндров на наличие трещин. Если есть трещины, головку необходимо заменить.
  3. Проверить водяные, масляные и топливные шланги на наличие трещин и разрывов, если требуется, заменить.
  4. Проверить клапаны и направляющие клапанов на наличие износа и повреждений.
  5. Наложить прокладку головки цилиндров, чтобы отверстия в блоке цилиндров и прокладке совпадали.
  6. Смазать небольшим количеством масла поверхности прилегания и резьбу болтов головки цилиндров.
2.6 Снятие и установка головки цилиндров/замена прокладки головки цилиндров Mazda 323
  1. Завернуть 10 болтов до прилегания к головке цилиндров усилием руки. Затем болты следует затянуть в три прохода. На каждом проходе болты затягиваются в последовательности с 1-го по 10-й.

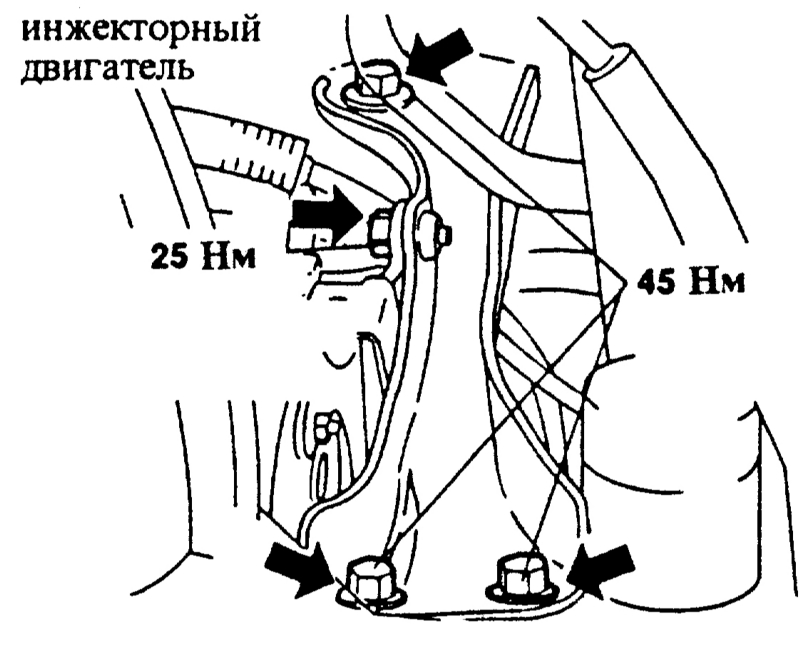

  1. Инжекторный двигатель: Затянуть крепления впускного коллектора с усилиями 25 Нм и 45 Нм.
2.6 Снятие и установка головки цилиндров/замена прокладки головки цилиндров Mazda 323
  1. Привинтить приемную трубу глушителя к выпускному коллектору с усилием 45 Нм.

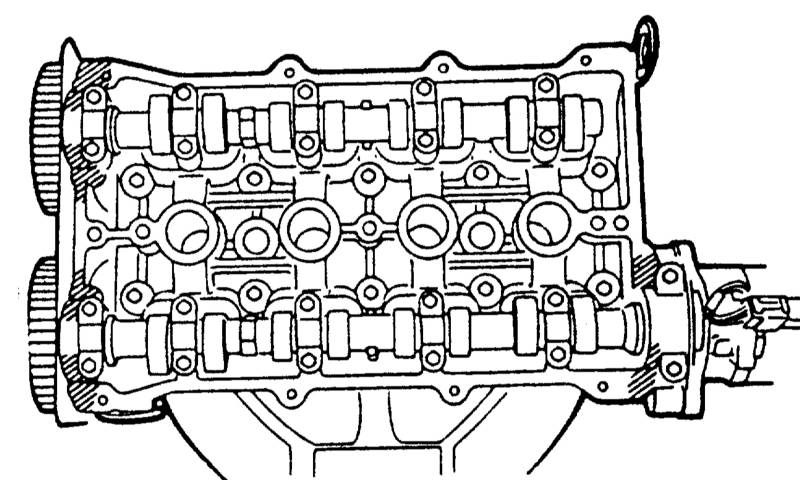

  1. Двигатель dohc: Нанести на заштрихованные места герметик на силиконовой основе (например, dow corning q3-7057). Установить новую прокладку крышки клапанов.

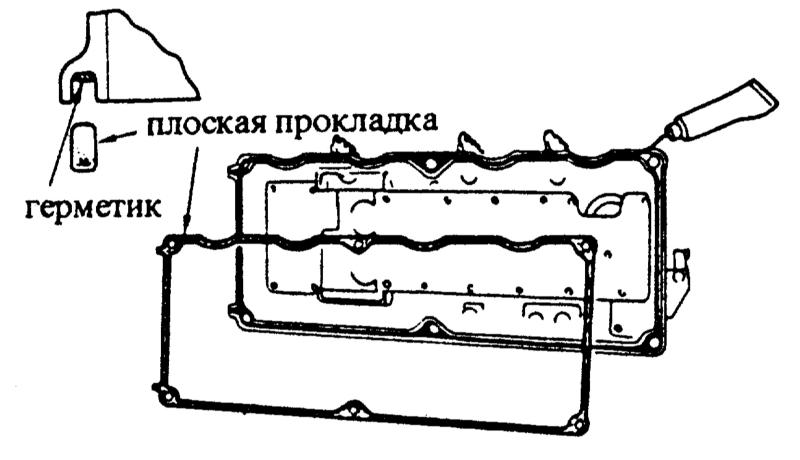

  2. Двигатель sohc: Нанести в паз прокладки в крышке головки цилиндров герметик на силиконовой основе (например, dow corning q3-7057). Наложить новую прокладку крышки.
  3. Установить крышку головки цилиндров и привинтить с усилием 10 Нм.
  4. Установить зубчатый ремень, см. Разделы Снятие и установка зубчатого ремня двигателей ВЗ, В5, b6 (sohc), ВР (sohc), Снятие и установка зубчатого ремня (dohc).
  5. Установить перепускной трубопровод системы охлаждения и затянуть гайку крепления с усилием 20 Нм.
2.6 Снятие и установка головки цилиндров/замена прокладки головки цилиндров Mazda 323
  1. Установить и отрегулировать привод газа, см. Главу Система питания, карбюратор, система впрыска топлива, Раздел Проверка/снятие и установка автоматики холодного запуска.
2.6 Снятие и установка головки цилиндров/замена прокладки головки цилиндров Mazda 323
  1. Присоединить все электрические провода и вакуумные шланги в соответствии с нанесенными метками.
  1. Надеть шланги отопителя, и в зависимости от модели защелкнуть или закрепить хомутами.
  2. Подключить подающий и возвратный топливопроводы и закрепить хомутами.
  3. Установить воздушный фильтр, см. Главу Система питания, карбюратор, система впрыска топлива, Раздел Снятие и установка воздушного фильтра.
  4. Проверить морозоустойчивость охлаждающей жидкости и залить ее в систему, см. Главу Введение.
  5. Подключить кабель массы батареи.
  6. Если имеются, установить время на часах и задать защитный код радиоприемника.
  7. Заменить моторное масло, см. Главу Введение.
  8. Проверить момент зажигания, если требуется, отрегулировать, см. Главу Система зажигания, Раздел Проверка/регулировка момента зажигания.
  9. Проверить холостой ход, при необходимости отрегулировать, см. Главу Система питания, карбюратор, система впрыска топлива.
  10. Прогреть двигатель, проверить уровень охлаждающей жидкости и герметичность всех шланговых соединений.
  11. Если требуется, проверить зазор клапанов, см. Раздел Проверка/регулировка зазора клапанов.

Дизельный двигатель

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снять батарею и отвинтить держатель батареи, см. Главу Система электрооборудования, Раздел Снятие и установка батареи.
  2. Снять воздушный фильтр, см. Главу Система питания, карбюратор, система впрыска топлива, Раздел Снятие и установка воздушного фильтра.
  3. Снять трубопроводы впрыска, см. Главу Дизельный двигатель.
  4. Отвинтить подающий и возвратный трубопроводы.
2.6 Снятие и установка головки цилиндров/замена прокладки головки цилиндров Mazda 323

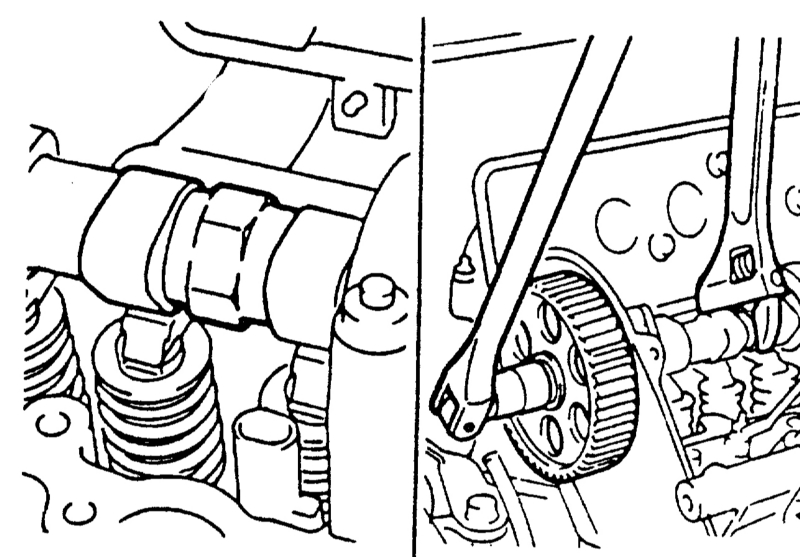

  1. Удерживая распредвал разводным ключом, например, hazet 279-15, отвинтить болт крепления зубчатого колеса распредвала. Снять колесо распредвала, при необходимости сбить легкими ударами резинового молотка.
  1. Отвинтить задний кожух зубчатого ремня.
2.6 Снятие и установка головки цилиндров/замена прокладки головки цилиндров Mazda 323

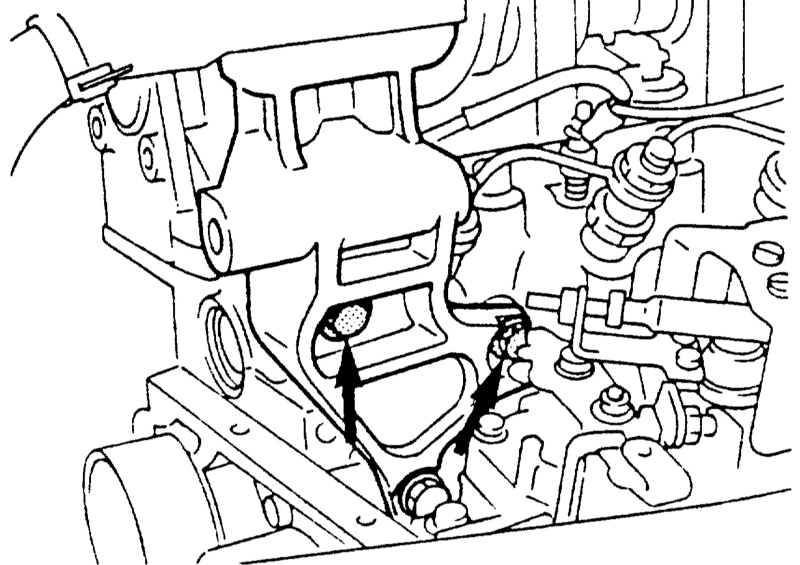

  1. Отвинтить болты крепления -стрелки- передней опоры двигателя.
2.6 Снятие и установка головки цилиндров/замена прокладки головки цилиндров Mazda 323

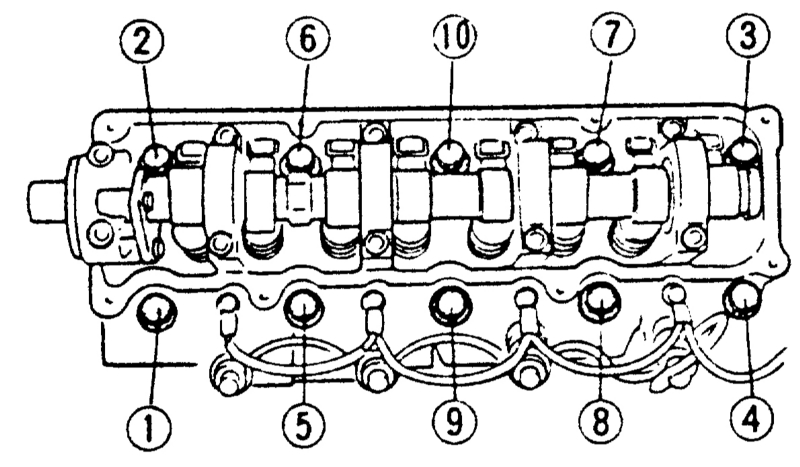

  1. Ослабить болты головки цилиндров в последовательности с 1 по 10 за первый проход на 1/2 оборота, за второй проход на один целый оборот и полностью вывернуть на третьем проходе.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Проверить головку цилиндров на деформацию. Максимально допустимая деформация на уплотнитель ной поверхности может составлять 0,1 мм. Если деформация превышает граничное значение, головку цилиндров следует обработать (выполняется в мастерской).

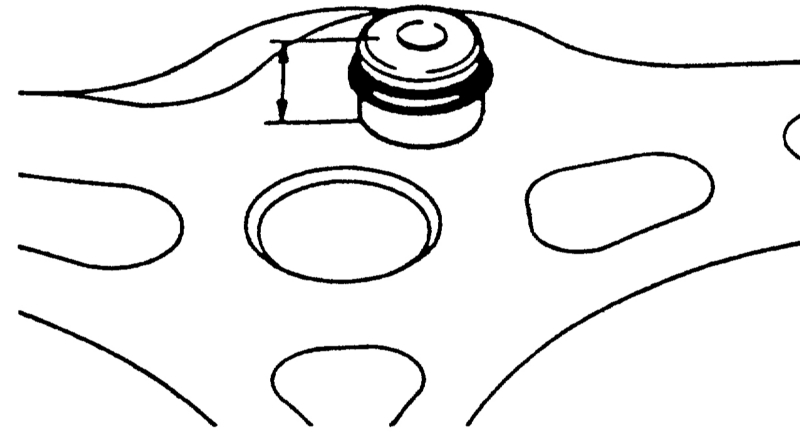

  2. Измерить величину выступания пробки. Требуемое значение: 7 - 8 мм. При необходимости забить пробку молотком до указанного размера. Покрыть новое уплотнение круглого сечения небольшим количеством масла и вставить его в паз пробки.
  3. Измерить длину болтов головки цилиндров от нижнего края головки до конца стержня. Максимальная длина 114,5 мм не должна быть превышена. Если значение не соответствует требованию, болт следует заменить.
2.6 Снятие и установка головки цилиндров/замена прокладки головки цилиндров Mazda 323

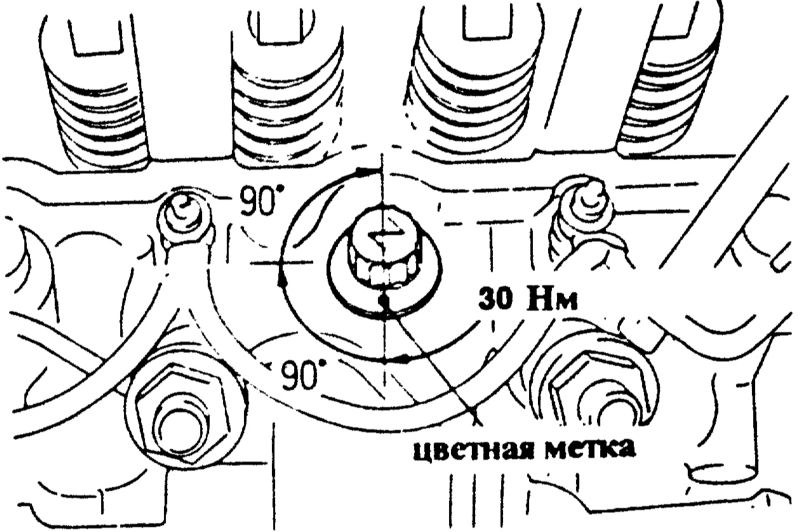

  1. Завернуть 10 болтов головки цилиндров усилием руки пока они не будут прилегать к головке. Затем затянуть болты в три прохода. На каждом проходе болты затягиваются в изображенной на иллюстрации последовательности с 1-го по 10-й.

1-й проход: динамометрическим ключом с усилием 30 Нм

2-й проход: довернуть на 1/4 оборота жестким ключом, не снимая ключ

3-й проход: довернуть на 1/4 оборота жестким ключом, не снимая ключ

  1. Привинтить переднюю опору двигателя с усилием 45 Нм.
2.6 Снятие и установка головки цилиндров/замена прокладки головки цилиндров Mazda 323
  1. Установить задний кожух зубчатого ремня и привинтить с усилием 10 Нм.
  1. Установить зубчатое колесо и клин. Для затягивания болта крепления удерживать распредвал ключом. Момент затяжки: 50 Нм.
  2. Установить зубчатый ремень, см. Главу Дизельный двигатель.
  3. Установить подающий и возвратный топливопровод, а также трубопровод впрыска, см. Главу Дизельный двигатель.
  4. Установить воздушный фильтр, см. Главу Система питания, карбюратор, система впрыска топлива, Раздел Снятие и установка воздушного фильтра.
  5. Установить держатель батареи и привинтить с усилием 10 Нм.
  6. Установить батарею, см. Главу Система электрооборудования, Раздел Снятие и установка батареи.
