12.26. Верхний люк

ОБЩИЕ СВЕДЕНИЯ

Верхний люк открывается и закрывается при помощи одного электрического двигателя.

Идентификация клемм и таблица проводимости выключателя привода верхнего люка

12.26 Верхний люк Mazda 626
Положение выключателя
Проводимость между клеммами
Выключено
2А и 2С; 2А и 2В
Закрытие
1А и 2А; 2В и 2С
Открытие
1А и 2С; 1В и 2А

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Включите привод верхнего люка и прислушайтесь к шуму двигателя. Если шум слышен, но люк не открывается, проверьте соединительный механизм привода.

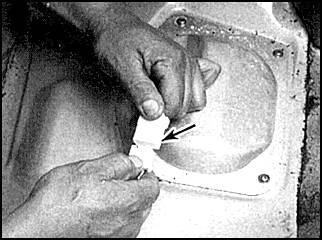

12.26 Верхний люк Mazda 626 2. Если двигатель не работает, проверьте предохранитель и выключатель привода, используя таблицу Идентификация клемм и таблица проводимости выключателя привода верхнего люка.
