Мазда 626. Замена лампочек



Мазда 626. Замена лампочек

12.17. Замена лампочек

Передние указатели поворотов/ подфарники

ПОРЯДОК ВЫПОЛНЕНИЯ
1. На моделях Ford Probe открутите крепежные винты и отогните край вставки колесной ниши для доступа к лампочке.

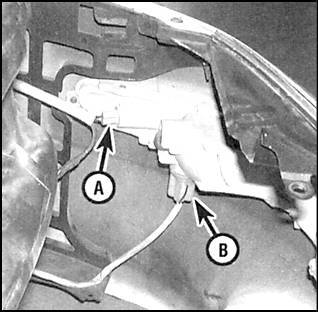

12.17 Замена лампочек Mazda 626 2. На моделях Ford Probe поверните против часовой стрелки и снимите патрон с лампочкой указателя поворотов (А) и подфарника (В).

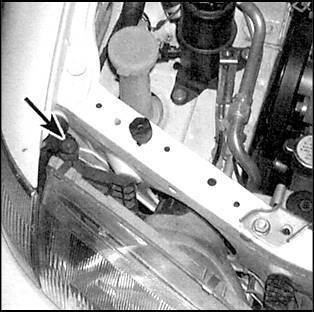

12.17 Замена лампочек Mazda 626 3. На моделях Mazda открутите крепежный болт (указан стрелкой) и снимите указатель поворотов. Поверните патрон с лампочкой и достаньте его из фары.
4. Замените лампочку.
5. Установка проводится в обратном порядке снятия.

Задние указатели поворотов, огни стоп-сигнала и габаритные огни

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Откройте крышку багажника/ заднюю дверь.
12.17 Замена лампочек Mazda 626 12.17 Замена лампочек Mazda 626

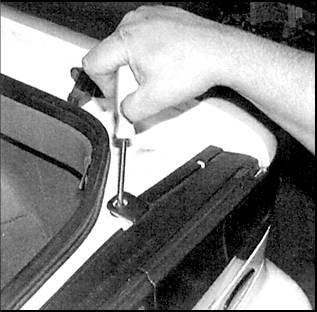

2. На моделях Probe открутите верхний крепежный винт (фото слева) и снимите блок-фару (фото справа).

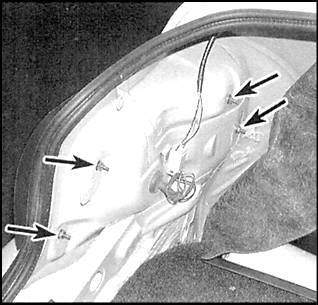

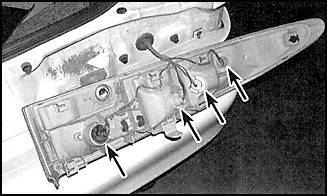

12.17 Замена лампочек Mazda 626 3. На моделях Mazda отогните панель отделки и открутите крепежные винты держателя лампочек.
4. Поверните патрон с лампочкой против часовой стрелки и достаньте патрон. Замените лампочку.
5. Установка проводится в обратном порядке снятия.

Верхний фонарь стоп-сигнала

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Откройте заднюю дверь/ крышку багажника.

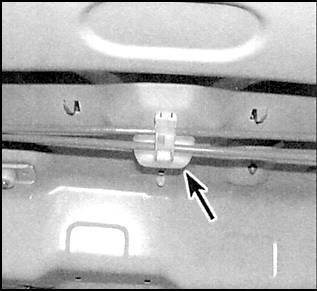

12.17 Замена лампочек Mazda 626 2. На моделях Probe снимите боковые панели отделки, затем снимите пластиковый штифт (указан стрелкой) и снимите центральную панель.

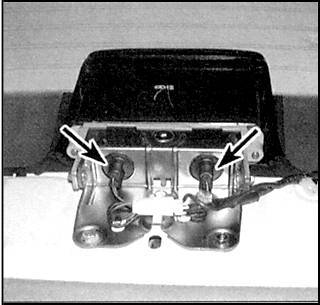

12.17 Замена лампочек Mazda 626 3. Достаньте патроны с лампочками (указаны стрелками)

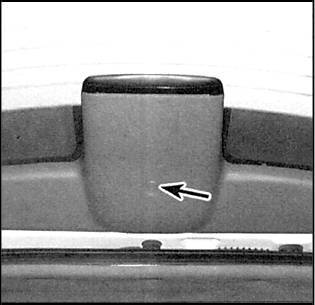

12.17 Замена лампочек Mazda 626 4. На моделях Mazda отожмите пластиковую защелку (указана стрелкой) и снимите кожух фонаря.
5. Достаньте патрон и замените лампочку.
6. Установка проводится в обратном порядке снятия.

Лампочки освещения номерного знака

ПОРЯДОК ВЫПОЛНЕНИЯ

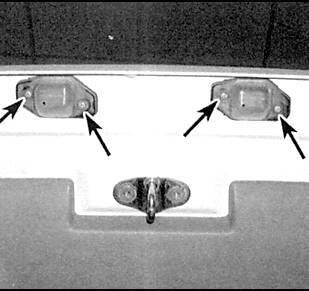

12.17 Замена лампочек Mazda 626 1. Снимите два фонаря освещения номерного знака.
2. Замените лампочки.

Лампочки освещения салона

ПОРЯДОК ВЫПОЛНЕНИЯ

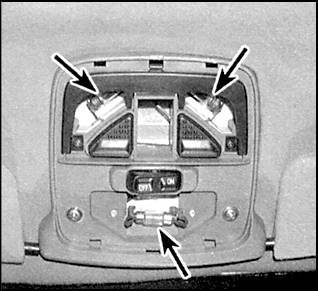

12.17 Замена лампочек Mazda 626 1. Снимите рассеиватели для доступа к лампочкам (указаны стрелками).
12.17 Замена лампочек Mazda 626 2. Снимите рассеиватель для доступа к лампочке (указана стрелкой).
12.17 Замена лампочек Mazda 626 3. Открутите крепежный винт (указан стрелкой) и снимите рассеиватель.

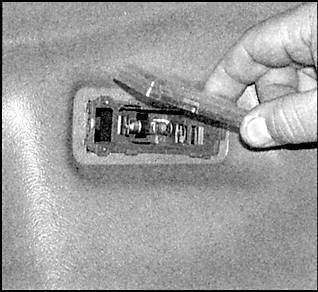

12.17 Замена лампочек Mazda 626 4. Снимите рассеиватель.
5. Замените лампочки.

Лампочки освещения приборного щитка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите приборный щиток.

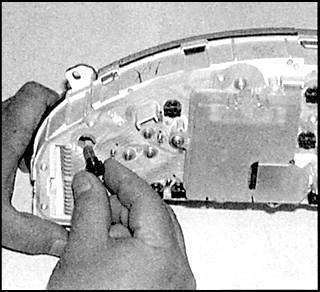

12.17 Замена лампочек Mazda 626 2. Поверните патрон с лампочкой против часовой стрелки и снимите его с приборного щитка.
3. Замените лампочку.
4. Установка проводится в обратном порядке снятия.
