Мазда 626. Выключатели на рулевой колонке

12.7. Выключатели на рулевой колонке

ОБЩИЕ СВЕДЕНИЯ

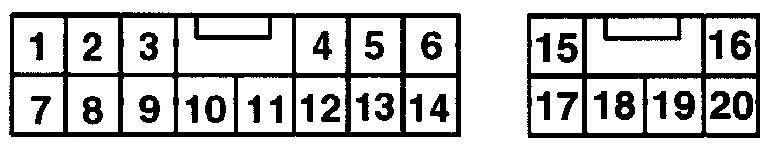

Идентификация клемм выключателей – модели до 1997 г. выпуска

12.7 Выключатели на рулевой колонке Mazda 626

Таблица проводимости выключателей на рулевой колонке – модели до 1997 г. выпуска

Комбинированный выключатель
Положение выключателя	Проводимость между клеммами
Фары головного света	3 и 8
Подфарники	2 и 3
Ближний свет фар	15 и 19
Дальний свет фар	19 и 17
Мигание фар	17 и 18
Левые указатели поворотов	9 и 16
Правые указатели поворотов	9 и 20
Аварийная сигнализация	6 и 14
Выключатель стеклоочистителей/ омывателей:
– выключено	4 и 13
– низкая скорость	11 и 13
– высокая скорость	11 и 12
– работа стеклоочистителей с паузами	11 и 12
– стеклоомыватели	5 и 11

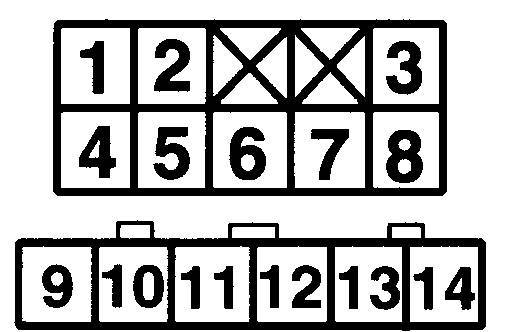

Идентификация клемм комбинированного выключателя – модели 1998 г. выпуска

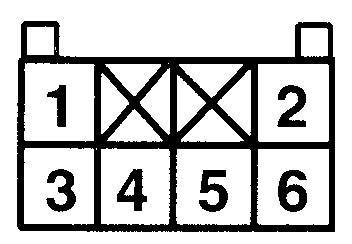

Идентификация клемм выключателя стеклоочистителей/ омывателей – модели 1998 г. выпуска

Таблица проводимости комбинированного выключателя – модели 1998 г. выпуска

Положение выключателя	Проводимость между клеммами
Фары головного света	9,10 и 11
Подфарники	10 и 11
Ближний свет фар	2 и 6; 7 и 8
Дальний свет фар	2 и 5; 3 и 7
Мигание фар	9 и 11
Левые указатели поворотов	12 и 14
Правые указатели поворотов	12 и 13
Аварийная сигнализация	6 и 14

Таблица проводимости выключателя стеклоочистителей/ омывателей – модели 1998 г. выпуска

Положение выключателя	Проводимость между клеммами
Выключено	3 и 5
Низкая скорость	3 и 6
Высокая скорость	4 и 6
Работа стеклоочистителей с паузами	4 и 6
Стеклоомыватели	1 и 6

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите нижний кожух рулевой колонки и отсоедините 6-штырьковый и 14-штырьковый разъемы подключения.

2. Проверьте наличие проводимости между клеммами выключателя, руководствуясь приведенными таблицами рис. Таблица проводимости выключателей на рулевой колонке – модели до 1997 г. выпуска, Таблица проводимости комбинированного выключателя – модели 1998 г. выпуска , Таблица проводимости выключателя стеклоочистителей/ омывателей – модели 1998 г. выпуска.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

Модели до 1997 года выпуска
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Снимите рулевое колесо и кожухи рулевой колонки.
3. Снимите винтовую пружину.

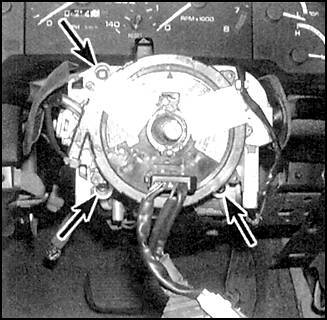

	4. Открутите крепежные винты (указаны стрелками), отсоедините разъемы подключения и снимите выключатель.
5. Установка проводится в обратном порядке снятия.
Модели 1998 года выпуска
6. Снимите кожухи рулевой колонки.
7. Отсоедините разъем подключения, открутите крепежные винты и снимите выключатель.
8. Установка проводится в обратном порядке снятия.
