Мазда 626. Датчик коробки передач



Мазда 626. Датчик коробки передач

7.2.7. Датчик коробки передач

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

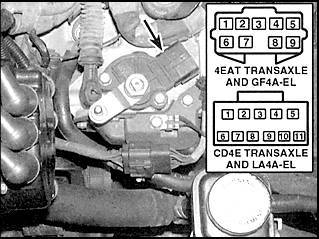

7.2.7 Датчик коробки передач Mazda 626 1. Отсоедините провод датчика (в углу показано расположение контактов в контактном гнезде датчика).
2. Установите рычаг переключения передач по очереди в каждое из положений. Проведите замеры и сравните полученные результаты с данными в таблицах Проверка датчика коробки передач (4ЕТ и GF4А-EL) и Проверка датчика коробки передач (CD4Е и LA4А-EL).

Проверка датчика коробки передач (4ЕТ и GF4А-EL)

ПОЛОЖЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ ДАТЧИКА
ЦЕПЬ ЗАМКНУТА (КОНТАКТЫ)
P
1 и 5; 6 и 9
R
1 и 4
N
1 и 8; 6 и 9
D
1 и 2
1
1 и 7
2
1 и 3

Проверка датчика коробки передач (CD4Е и LA4А-EL)

ПОЛОЖЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ ДАТЧИКА
ЦЕПЬ ЗАМКНУТА (КОНТАКТЫ)
P
1 и 7 (3770 – 4607 Ом); 8 и 2
R
1 и 7 (1304 – 1593 Ом); 5 и 3
N
1 и 7 (660 – 807 Ом); 8 и 2
D
1 и 7 (361 – 442 Ом)
1
1 и 7 (190 – 232 Ом)
2
1 и 7 (78 – 95 Ом)

Регулировка (4EAT и GF4F-EL)

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите рычаг переключения передач в нейтральное положение. Отсоедините тросик рычага переключения передач от переключающего рычага на коробке передач.

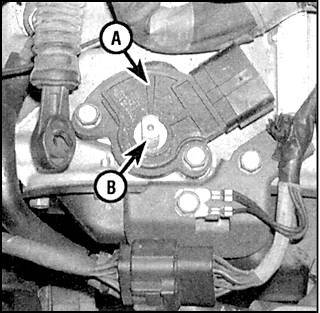

7.2.7 Датчик коробки передач Mazda 626 2. Ослабьте болты переключателя и поверните его так, чтобы совместить метку нейтрального положения (А) с переключающим штоком (В).
7.2.7 Датчик коробки передач Mazda 626 3. Отсоедините провод датчика и подсоедините омметр к контактам, отвечающим за нейтральное положение. Цепь между контактами должна быть замкнута.
4. Затяните болты переключателя и установите рычаг и тросик.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите и закрепите переднюю часть автомобиля.
2. Отсоедините провод от датчика.
3. Установите рычаг переключения передач в нейтральное положение.
4. Выкрутите болты датчика.
5. Установите новый переключатель и отрегулируйте датчик.
