6.2.4. Датчик положения дроссельной заслонки

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

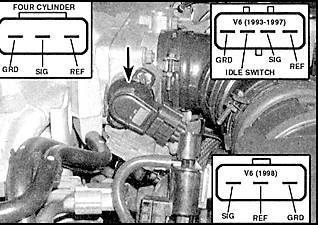

6.2.4 Датчик положения дроссельной заслонки Mazda 626 1. Датчик положения дроссельной заслонки (стрелка) расположен на корпусе заслонки. Отсоедините разъем подключения датчика и проверьте, чтобы при включенном зажигании напряжение между клеммами REF (+) и GND (-) составляло примерно 5,0 Вольт.
2. Проверьте сигнальное напряжение датчика между клеммами SIG (+) и GND (-). Когда дроссельная заслонка полностью закрыта, напряжение должно составлять 0,5–1,0 Вольт. При полностью открытой дроссельной заслонке напряжение должно подняться до 3,5–5,0 Вольт.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

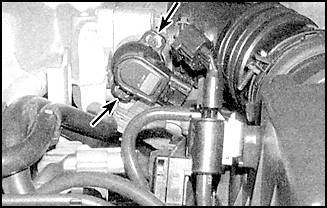

6.2.4 Датчик положения дроссельной заслонки Mazda 626 Открутите крепежные винты датчика (стрелки) и поверните датчик так, чтобы при полностью закрытой дроссельной заслонке сигнальное напряжение датчика составляло 0,5–1,0 Вольт.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ
1. На моделях 1993 года выпуска с четырехцилиндровым двигателем датчик не подлежит замене.
2. На всех остальных моделях отсоедините разъем подключения датчика, открутите крепежные винты и снимите датчик.
3. Установка проводится в обратном порядке снятия.
