6.2. Системы снижения токсичности выхлопов и управления работой двигателя
6.2.1. Введение
| ОБЩИЕ СВЕДЕНИЯ |

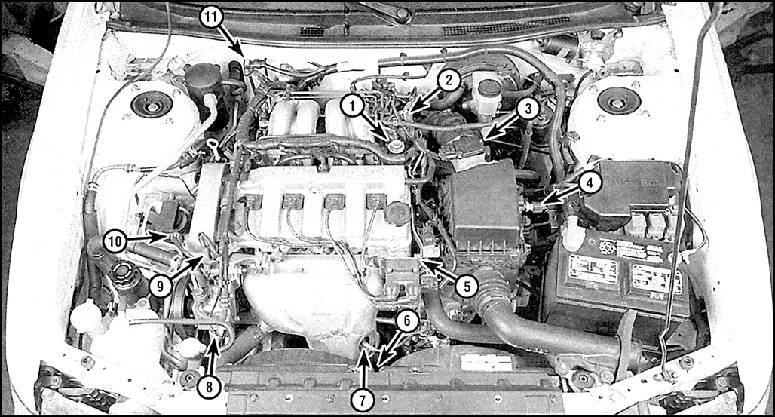

Элементы систем снижения токсичности выхлопов и управления работой двигателя (модель с 4-цилиндровым двигателем 1998 года выпуска)
 |
|
1. Датчик положения дроссельной заслонки
2. Воздушный клапан систмы холостого хода 3. Датчик потока воздуха 4. Датчик температуры воздуха 5. Датчик температуры охлаждающей жидкости 6. Нижний кислородный датчик |
7. Верхний кислородный датчик 8. Выключатель системы гидроусиления рулевого управления 9. Разъем подключения датчика положения коленчатого вала 10. Датчик положения распределительного вала 11. Датчик системы рециркуляции выхлопных газов |

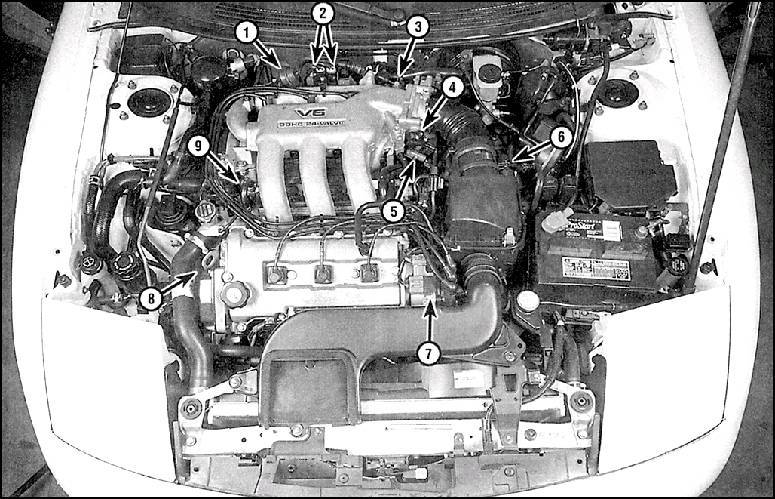

Элементы систем снижения токсичности выхлопов и управления работой двигателя (модель с 6-цилиндровым двигателем 1993 года выпуска)
 |
|
1. Вакуумная диафрагма №1 системы дополнительной подачи
воздуха на низких оборотах
2. Соленоиды системы дополнительной подачи воздуха на низких оборотах 3. Вакуумная диафрагма №2 4. Датчик положения дроссельной заслонки 5. Воздушный клапан систмы холостого хода |
6. Датчик потока воздуха 7. Датчик положения коленчатого вала №1 8. Датчик положения коленчатого вала №2 ( возле шкива коленчатого вала) 9. Датчик температуры охлаждающей жидкости |

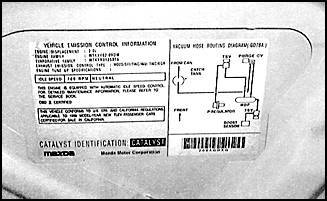

Информационная табличка систем снижения токсичности выхлопов
 |
Информационная табличка расположена в двигательном отсеке, на нижней стороне капота. |
Системы снижения токсичности выхлопов и управления работой двигателя включают в себя следующие системы:
– встроенная система диагностики;
– система управления работой двигателя;
– система рециркуляции выхлопных газов;
– система сбора паров топлива;
– система вентиляции картера;
– каталитический конвертер.
