Мазда 626. Топливные трубки и соединения трубок

Перед началом работ, обязательно спустите давление в топливной системе.

Трубки подачи и возврата топлива пролегают от топливного бака в отделение двигателя и крепятся зажимами к нижней части кузова.

Стальные трубки

Для замены трубок топливной системы используйте только стальные трубки.

Если вы ослабляете соединения трубок, соблюдайте следующие правила:

1. Старайтесь не погнуть и не передавить трубки.

2. Заменяйте уплотнительные кольца

Гибкие шланги

Гибкие шланги не должны находиться близко к элементам выпускной системы.

Снятие и установка

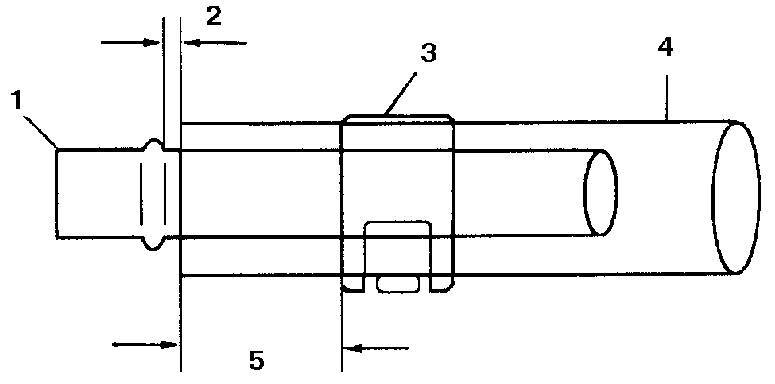

Установка пружинного зажима

1. Топливная трубка 2. 1–2 мм 3. Пружинный зажим 4. Шланг 5. 2–6 мм

ПОРЯДОК ВЫПОЛНЕНИЯ

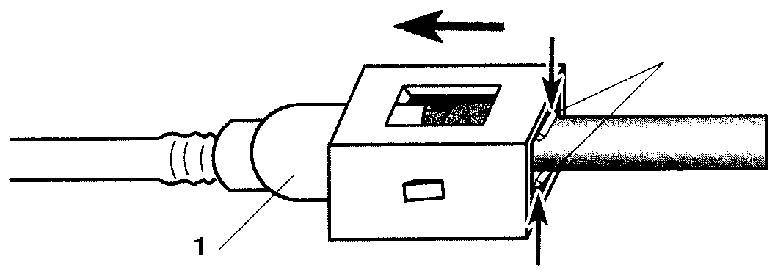

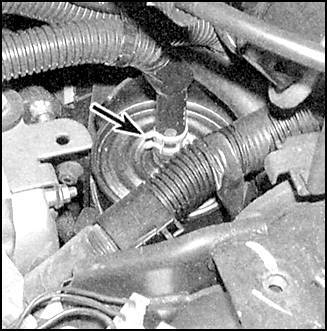

1. Спустите давление в системе. 2. Снимите зажимы, крепящие трубки к кузову. 3. В тех местах, где резиновые шланги соединяются с металлическими трубками, обычно используются пружинные зажимы (стрелка). Для того, чтобы снять такой зажим, его необходимо сжать плоскогубцами и сдвинуть вверх. Установка проводится аналогично. 4. Иногда в соединениях используются быстроразъемные зажимы (1 – зажим; 2 – лапки).

Ремонт

Все поврежденные трубки и шланги необходимо заменять аналогичными.
