5.3.4. Топливный насос и топливное давление

ОБЩИЕ СВЕДЕНИЯ

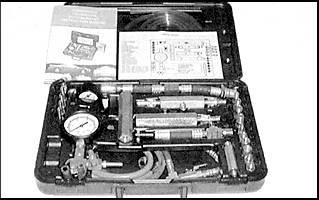

Набор для проверки большинства топливных систем

5.3.4 Топливный насос и топливное давление Mazda 626

Общая проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте, чтобы в топливном баке имелось достаточное количество топлива.
2. Проверьте, работает ли топливный насос. Включите зажигание и прислушайтесь к горловине топливного бака, Вы должны услышать короткий жужжащий звук. Если насос не работает, проверьте электрическую цепь насоса.

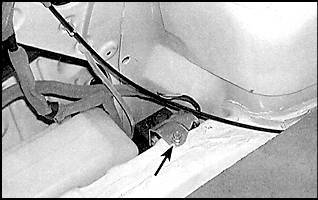

5.3.4 Топливный насос и топливное давление Mazda 626 3. В моделях Probe прежде всего проверьте выключатель с замедлителем, расположенный в багажном отделении.

Проверка давления

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините рабочий механизм системы круиз контроля.

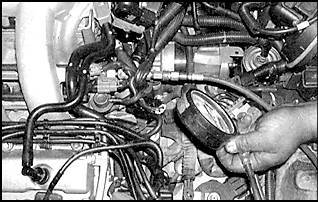

2. Подсоедините измеритель давления к шлангу, ведущему от топливного фильтра (4-цилиндровые модели) или между топливными трубками.
3. Включите зажигание (двигатель не работает, система кондиционирования воздуха отключена). Топливный насос должен включиться приблизительно на две секунды. Давление в системе должно увеличиться и держаться на одно отметке.

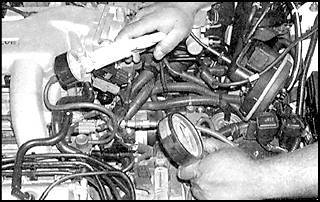

5.3.4 Топливный насос и топливное давление Mazda 626 4. Заведите двигатель и прогрейте его до нормальной температуры. Запишите показания измерителя и сравните их с техническими требованиями. Отсоедините вакуумный шланг от регулятора давления топлива – давление должно моментально увеличится. Если вы получили все необходимые результаты, значит, система функционирует правильно.

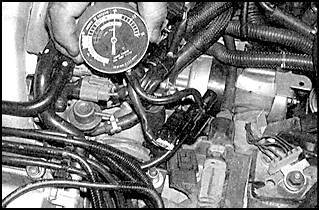

5.3.4 Топливный насос и топливное давление Mazda 626 5. Если после отсоединения вакуумного шланга давление в системе не повысилось, увеличьте разряжение в регуляторе давления подсоединив к нему вакуумный насос. Если давление топлива понизилось, значит, вакуум не подается в регулятор через вакуумный шланг. Если давление не понизилось, замените регулятор давления топлива.
5.3.4 Топливный насос и топливное давление Mazda 626 6. Если давление топлива не соответствует техническим требованиям:
а) Давление слишком высокое. Проверьте, подается ли вакуум в регулятор давления топлива. Если вакуум подается, проверьте, не засорен ли шланг или трубка возврата топлива. Если шланг не засорен и не передавлен, замените регулятор.
б) Давление слишком низкое. Замените топливный фильтр. Если давление не повысилось, заведите двигатель и перекройте шланг возврата топлива. Если давление увеличится выше 47 psi, замените регулятор.
в) Если давление по-прежнему низкое, проверьте, не протекает ли инжектор или инжекторы. Проверьте исправность топливного насоса.

Проверка электрической цепи топливного насоса

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Если насос не работает, проверьте его предохранитель в блоке плавких предохранителей. При необходимости замените предохранитель.
Модели 1993-1997 годов

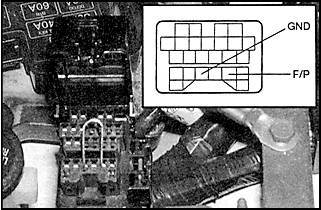

5.3.4 Топливный насос и топливное давление Mazda 626 2. Если насос по-прежнему не работает, снимите крышку блока передачи сигналов, расположенного в отделении двигателя и замкните перемычкой контакты топливного насоса и заземления. Топливный насос должен заработать.
Модели 1998 года
3. Если насос по-прежнему не работает, снимите реле насоса из блока реле. Замкните перемычкой контакты 30 и 87 гнезда реле.
Все модели
4. Если насос не включается, проверьте, подается ли напряжение на контакты насоса, и нет ли разрыва в цепи заземления насоса. Если проверка показала положительные результаты, замените насос.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Спустите давление в системе.
3. Снимите топливный бак.
4. Отсоедините провода и топливные трубки от насоса.

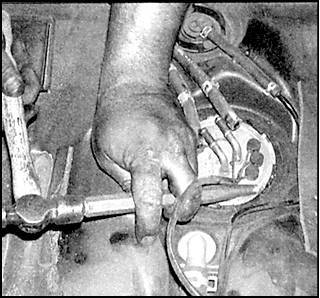

5.3.4 Топливный насос и топливное давление Mazda 626 5. Снимите стопорное кольцо насоса.
5.3.4 Топливный насос и топливное давление Mazda 626 6. Достаньте насос из топливного бака.

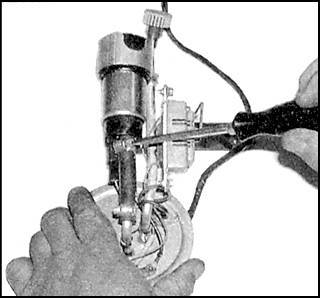

5.3.4 Топливный насос и топливное давление Mazda 626 7. Ослабьте зажимы шланга и отсоедините его от насоса.

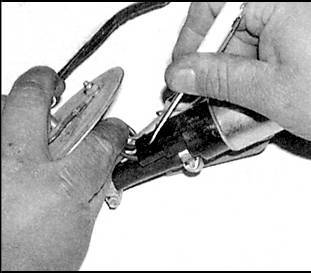

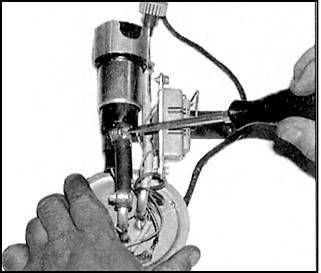

5.3.4 Топливный насос и топливное давление Mazda 626 8. Отсоедините разъем от топливного насоса.

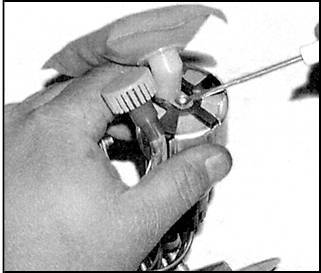

5.3.4 Топливный насос и топливное давление Mazda 626 9. Снимите стопорное кольцо и фильтр.
10. Отсоедините насос от его кронштейна.
11. Установка проводится в обратном порядке снятия.
