Мазда 626. Система подзарядки аккумулятора

Система подзарядки аккумулятора включает в себя генератор, регулятор напряжения, сигнальную лампочку зарядки аккумулятора, аккумулятор, пережигаемую перемычку и соединительные провода.

При работе с системой подзарядки аккумулятора соблюдайте меры предосторожности, предусмотренные для работы с системой электрооборудования двигателя.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

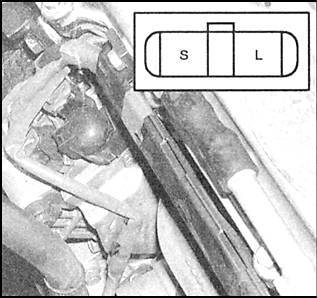

1. Прежде всего, проверьте соединительные провода и соединения. Проверьте состояние аккумулятора. Проверьте состояние и натяжение приводного ремня генератора. Проверьте предохранитель MAIN и ENG INJ на блоке предохранителей в двигательном отсеке. Проверьте сигнальную лампочку зарядки аккумулятора (отсоедините разъем подключения генератора и заземлите клемму L для включения сигнальной лампочки разрядки аккумулятора. Не заземляйте клемму S). 2. Включите зажигание и проверьте напряжение на разъеме подключения генератора. а) Клеммы В и S: напряжение аккумулятора. б) Клемма L: примерно 1 Вольт. 3. Запустите двигатель и снова проверьте напряжение на клеммах генератора. а) Клеммы В и S: 14,1–14,7 Вольт. б) Клемма L: 13,2–13,8 Вольт. 4. Проверьте, чтобы при увеличении скорости работы двигателя, а также при включении дополнительного электрооборудования вырабатываемое генератором напряжение на опускалось ниже 13 Вольт и не поднималось выше 15 Вольт. 5. Замените генератор, если необходимо.
