3.3.14. Масляный насос

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите масляный поддон.
2. Снимите газораспределительный ремень и звездочку коленчатого вала.

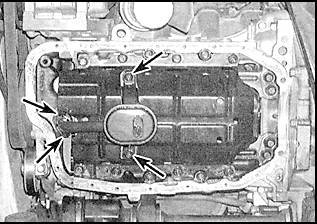

3.3.14 Масляный насос Mazda 626 3. Выкрутите 4 болта (указаны стрелками) и снимите маслозаборный патрубок.
4. Снимите компрессор воздушного кондиционера и сдвиньте его в сторону, не отсоединяйте шланги от компрессора.
3.3.14 Масляный насос Mazda 626 5. Снимите кронштейн компрессора.
6. Снимите насос системы гидроусиления руля, снимите кронштейн насоса и сдвиньте насос в сторону, не отсоединяя от него шланги.

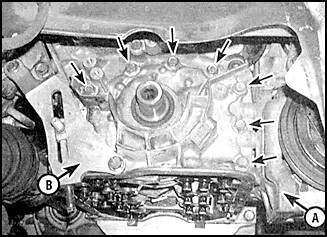

7. Выкрутите болты масляного насоса и снимите насос.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите уплотнительное кольцо и прокладку масляного насоса.
2. Скрутите заглушку редукционного клапана, достаньте пружину и поршень.
3. Выкрутите винты и снимите крышку масляного насоса.
4. Тщательно почистите и протрите ацетоном стыкующиеся поверхности насоса и блока цилиндров.
5. Достаньте внутреннюю и внешнюю шестерни насоса. Промойте все элементы насоса в растворителе.
6. Осмотрите пружины редукционного клапана и измерьте их длину.
7. Если пружины повреждены или их длина не соответствует техническим характеристикам, замените пружины.
8. Установите шестерни в кожух насоса и проведите необходимые измерения (см. подраздел 3.2.14).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Извлеките сальник коленчатого вала при помощи отвертки.
2. Нанесите универсальную смазку на новый сальник и установите его на место.
3. Установите шестерни насоса в кожух.
4. Наполните полости насоса вазелином. Установите крышку масляного насоса и затяните винты крышки, предварительно смазав их герметиком.
5. Смажьте поршень редукционного клапана маслом и установите элементы клапана в кожух насоса.
6. Нанесите герметик на стыкующуюся поверхность насоса.
7. Установите уплотнительное кольцо насоса.
8. Установите насос, вставьте и затяните болты.
9. Установите оставшиеся детали.
