3.3.8. Распределительные валы и толкатели

ОБЩИЕ СВЕДЕНИЯ

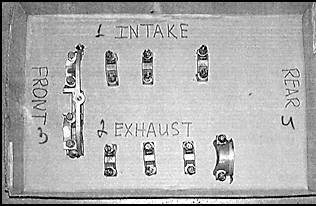

Расположение крышек подшипников распределительных валов по порядку

3.3.8 Распределительные валы и толкатели Mazda 626

1. Крышки вала впускных клапанов

2. Крышки вала выпускных клапанов

3. Передняя часть двигателя

4. Задняя часть двигателя

Крышки валов передней головки помечены буквами, а крышки валов задней головки – цифрами.

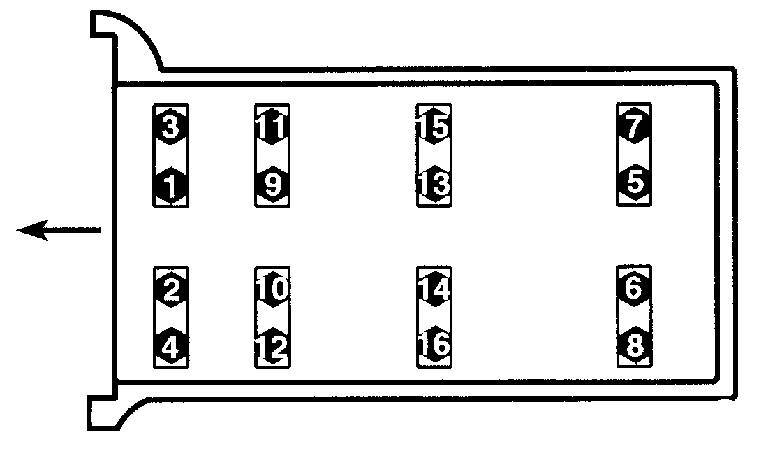

Последовательность ослабления болтов крышек подшипников распределительных валов (передняя головка цилиндров)

1. Сторона газораспределительного ремня

Последовательность ослабления болтов крышек подшипников распределительных валов (задняя головка цилиндров)

1. Сторона газораспределительного ремня

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите крышки головок цилиндров, газораспределительный ремень и звездочки распределительных валов. Если вы снимаете валы с передней головки цилиндров, снимите распределитель зажигания (модели 1997 г и более ранних годов выпуска). Если вы снимаете распределительные валы с задней головки, то снимите впускной коллектор. Предупреждение снимать крышки подшипников распределительных валов, совместите установочные штифты валов с метками на торцевых заглушках.

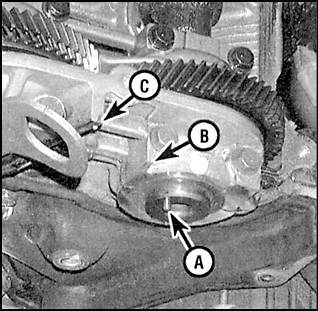

	2. На передней головке цилиндров совместите установочный штифт (А) распределительного вала выпускных клапанов с меткой на торцевой заглушке (В) и синхранизационной меткой звездочки вала (С).

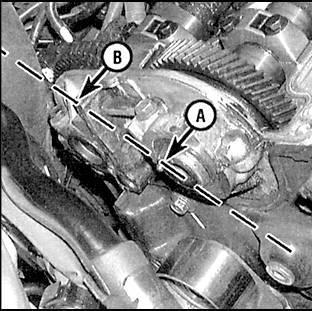

	3. На задней головке цилиндров совместите установочный штифт (А) распределительного вала впускных клапанов с меткой на торцевой заглушке (В).

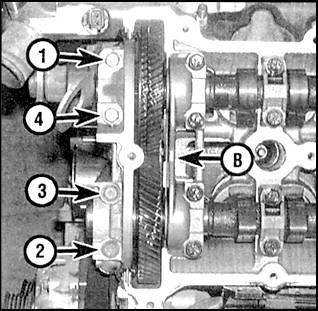

	4. Ослабьте болты торцевых заглушек валов в несколько приемов (по 1/4 оборота). Ослабьте сначала два внешних болта, а затем два внутренних (в задней головке есть еще и болт (В), который необходимо ослабить в последнюю очередь.
5. Снимите сальники распределительных валов.
6. Пользуясь указанной последовательностью, ослабьте в несколько приемов (по 1/4 оборота) болты крышек подшипников распределительных валов (см. рис. Последовательность ослабления болтов крышек подшипников распределительных валов (передняя головка цилиндров) и рис. Последовательность ослабления болтов крышек подшипников распределительных валов (задняя головка цилиндров)).
7. Снимите крышки и распределительные валы.
8. Сложите крышки подшипников по порядку.

Предупреждение

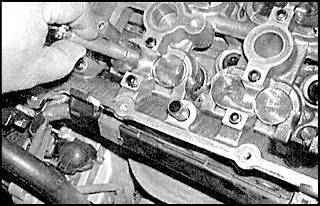

При необходимости снимите толкатели клапанов при помощи магнита. Сложите толкатели по порядку. Гидравлические толкатели (модели 1997 г. и более ранние) следует держать перевернутыми в чистом моторном масле.

Проверка

Осмотрите распределительные валы и толкатели (см. подраздел 3.1.10).

Последовательность затягивания болтов крышек подшипников распределительных валов (передняя головка цилиндров)

Последовательность затягивания болтов крышек подшипников распределительных валов (задняя головка цилиндров)

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Нанесите на толкатели молибденовую смазку и установите их на места.
2. Нанесите молибденовую смазку на кулачки и шейки подшипников распределительных валов.

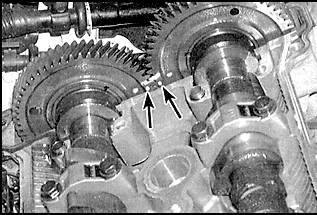

	3. Установите валы в головку и совместите синхронизационные метки зубчатых шестерен валов.
4. Нанесите герметик на внешние края передних крышек подшипников валов.
5. Совместите установочные штифты ведущих валов с синхронизационными метками и установите упорные пластины распределительных валов, затянув их болты (см. выше).
6. Установите все крышки подшипников валов.
7. Пользуясь указанной последовательностью, затяните в несколько приемов (по 1/4 оборота) болты крышек (см. рис. Последовательность затягивания болтов крышек подшипников распределительных валов (передняя головка цилиндров) и рис. Последовательность затягивания болтов крышек подшипников распределительных валов (задняя головка цилиндров)).

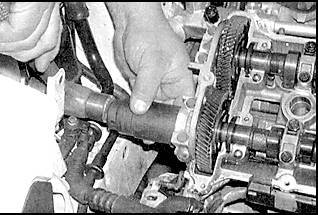

	8. Смажьте новый сальник распределительного вала моторным маслом и установите его на место.
9. Установите колпаки, смазанные герметиком, на передние части ведомых распределительных валов.
10. Установите оставшиеся детали в обратном порядке.
