3.1.10. Коромысла и распределительный(е) вал(ы)

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите крышку клапанов.
2. Снимите распределитель зажигания.
3. Снимите крышки газораспределительного ремня, сам ремень и звездочку распределительного вала.

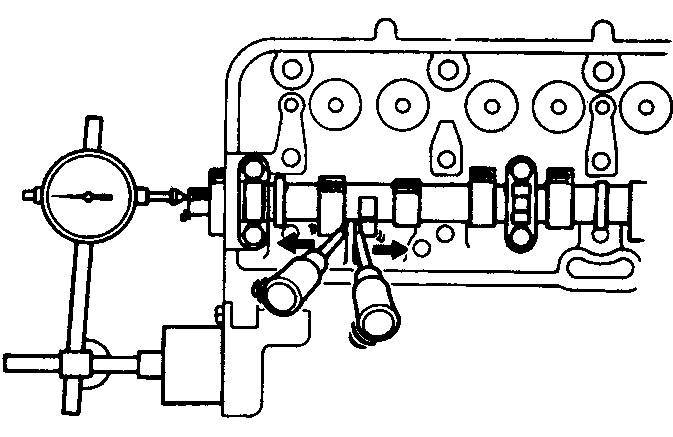

3.1.10 Коромысла и распределительный(е) вал(ы) Mazda 626 4. Измерьте свободный ход распределительного вала при помощи специального прибора, при необходимости замените упорную пластину распределительного вала, распределительный вал и головку цилиндров.
Модели объемом 1,6 л
5. Перед снятием пронумеруйте все детали.

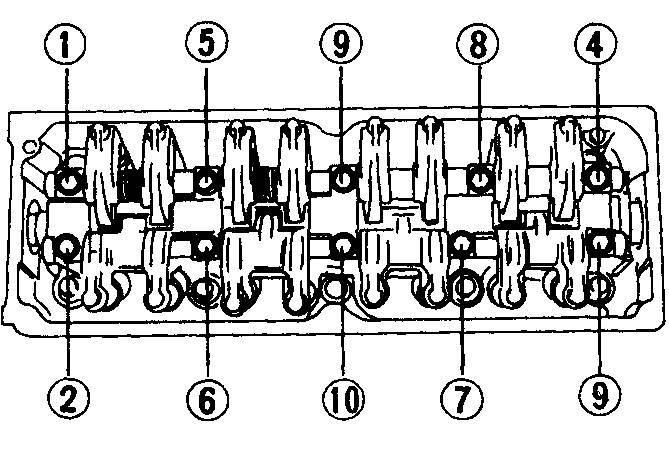

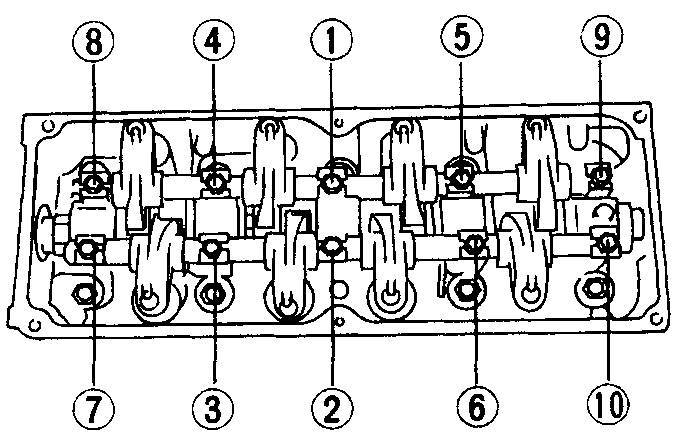

3.1.10 Коромысла и распределительный(е) вал(ы) Mazda 626 6. Ослабьте болты коромысел в указанной последовательности (SOHC).
7. Снимите оси коромысел вместе с коромыслами.
8. Снимите воздушный фильтр и блок плавких предохранителей.

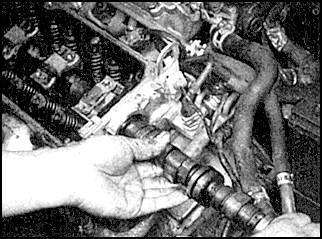

3.1.10 Коромысла и распределительный(е) вал(ы) Mazda 626 9. Достаньте распределительный вал из головки цилиндров. Извлеките сальник.
Модели объемом 1,8 л
10. Вывинтите болты звездочек распределительных валов и снимите звездочки.

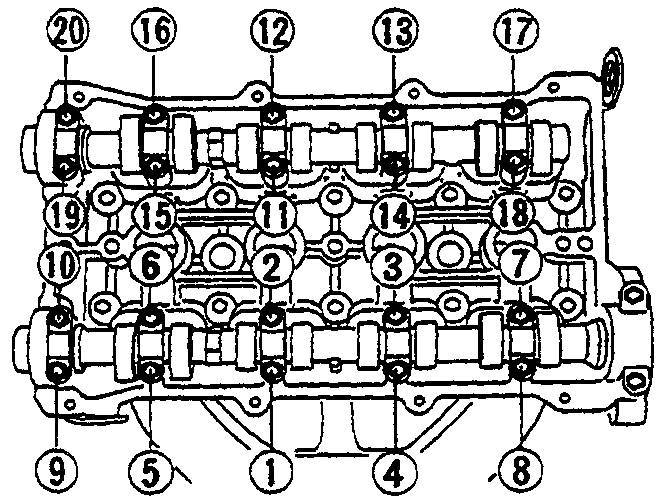

3.1.10 Коромысла и распределительный(е) вал(ы) Mazda 626 11. Ослабьте болты крышек подшипников в указанной последовательности (1,8 л DOHC). Снимите крышки.
12. Примите во внимание установочное расположение сальников.
13. Снимите распределительные валы и сальники.

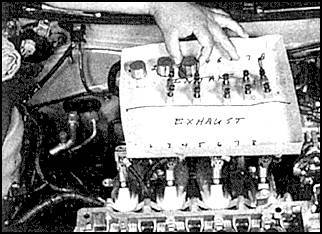

3.1.10 Коромысла и распределительный(е) вал(ы) Mazda 626 14. Достаньте гидравлические регуляторы клапанов или толкатели и сложите их в отдельные пронумерованные коробочки.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Осмотрите все детали на наличие царапин и повреждений.
Модели объемом 1,6 л
2. Осмотрите поверхность коромысел, соприкасающуюся с кулачками распределительного вала на наличие сильного износа и царапин. При необходимости замените коромысла.

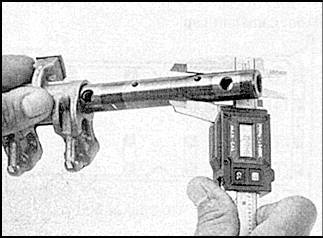

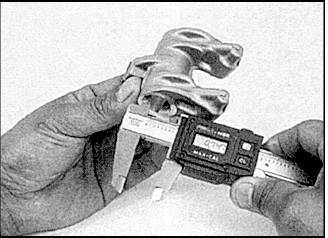

3.1.10 Коромысла и распределительный(е) вал(ы) Mazda 626 3. Осмотрите поверхность оси коромысел и внутреннюю поверхность отверстий коромысел. По возможности измерьте диаметр отверстий коромысел и диаметр оси коромысел.
3.1.10 Коромысла и распределительный(е) вал(ы) Mazda 626 4. Вычислите зазор. При необходимости замените оси и коромысла.
3.1.10 Коромысла и распределительный(е) вал(ы) Mazda 626 5. Измерьте внутренний и внешний диаметры подшипников распределительного вала и вычислите смазочный зазор.
3.1.10 Коромысла и распределительный(е) вал(ы) Mazda 626 6. Измерьте кулачки распределительного вала.
Модели объемом 1,8 л
7. Проверьте смазочный зазор каждого подшипника распределительного вала. Почистите растворителем подшипники и крышки подшипников. Установите валы на места.

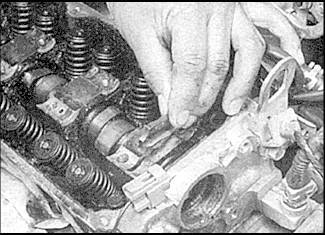

3.1.10 Коромысла и распределительный(е) вал(ы) Mazda 626 8. Положите на каждый подшипник полоску измерительного пластика.
3.1.10 Коромысла и распределительный(е) вал(ы) Mazda 626 9. Установите крышки подшипников. Затяните болты крышек в указанной последовательности.
3.1.10 Коромысла и распределительный(е) вал(ы) Mazda 626 10. Вывинтите болты в указанной последовательности и снимите крышки.

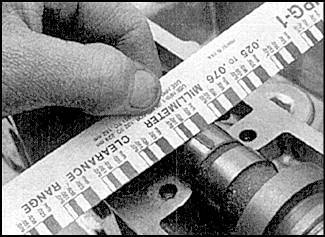

3.1.10 Коромысла и распределительный(е) вал(ы) Mazda 626 11. Сравните ширину сжатой полоски с измерительной таблицей.
12. При необходимости замените распределительный вал или головку цилиндров. Счистите остатки пластика.
13. Проверьте гидравлические подъемники клапанов (1,8 л), при необходимости замените их.

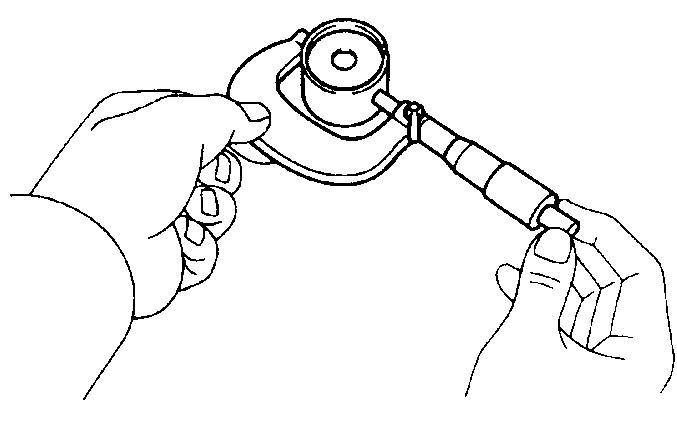

3.1.10 Коромысла и распределительный(е) вал(ы) Mazda 626 14. Измерьте внешние диаметры толкателей или гидравлических подъемников и диаметры их отверстий. При необходимости замените изношенные детали.
15. Осмотрите кулачки и подшипники валов.

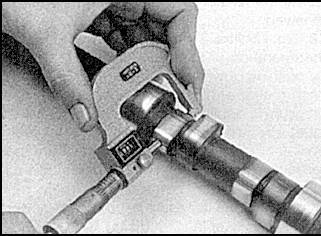

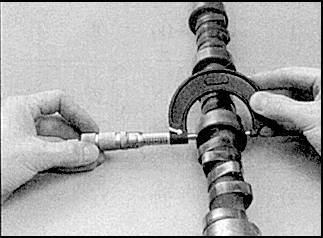

3.1.10 Коромысла и распределительный(е) вал(ы) Mazda 626 16. Измерьте диаметры подшипников валов. При необходимости замените вал.
3.1.10 Коромысла и распределительный(е) вал(ы) Mazda 626 17. Измерьте высоту каждого кулачка. При необходимости замените вал.
18. Заменяйте все детали, характеристики которых не соответствуют техническим требованиям.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
Модели объемом 1,6 л

1. Смажьте моторным маслом сальник распределительного вала.

2. Установите сальник.

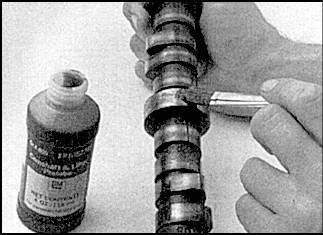

3.1.10 Коромысла и распределительный(е) вал(ы) Mazda 626 3. Нанесите смазку на кулачки и подшипники вала.

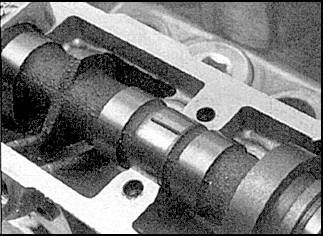

3.1.10 Коромысла и распределительный(е) вал(ы) Mazda 626 4. Установите распределительный вал в головку цилиндров.

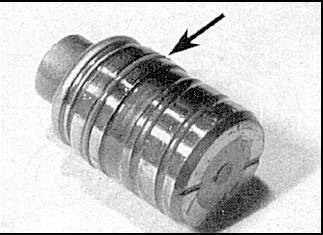

3.1.10 Коромысла и распределительный(е) вал(ы) Mazda 626 5. Смажьте уплотнительные кольца гидравлических регуляторов маслом.

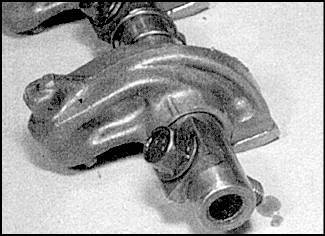

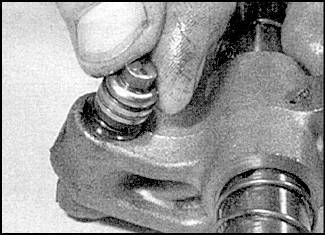

3.1.10 Коромысла и распределительный(е) вал(ы) Mazda 626 6. Установите регуляторы в коромысла.

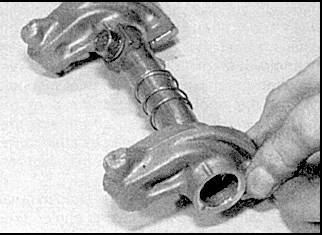

3.1.10 Коромысла и распределительный(е) вал(ы) Mazda 626 7. Наденьте коромысла на оси.
3.1.10 Коромысла и распределительный(е) вал(ы) Mazda 626 8. Вставьте крепежные болты.

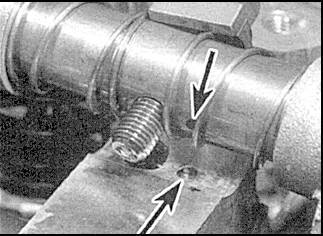

3.1.10 Коромысла и распределительный(е) вал(ы) Mazda 626 9. Совместите смазочные отверстия оси коромысел и головки цилиндров.
3.1.10 Коромысла и распределительный(е) вал(ы) Mazda 626 10. Затяните крепежные болты коромысел в указанной последовательности.
11. Установите звездочку распределительного вала и затяните болт.
12. Наденьте газораспределительный ремень.
13. Установите оставшиеся детали.
Модели объемом 1,8 л
14. Смажьте толкатели моторным маслом и установите их на места.
15. Смажьте подшипники и кулачки распределительных валов. Установите валы. Установите цепь и совместите синхронизационные метки звездочек валов с помеченными звеньями цепи.
16. Нанесите силиконовый герметик на заштрихованные области.

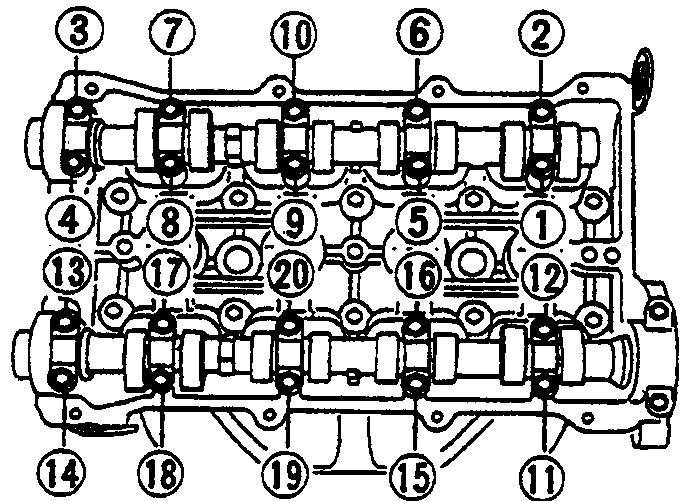

3.1.10 Коромысла и распределительный(е) вал(ы) Mazda 626 17. Установите крышки подшипников и затяните болты в указанной последовательности.
18. Смажьте новые сальники маслом и установите их на места.
19. Установите звездочки валов.
20. Наденьте газораспределительный ремень.
21. Установите оставшиеся детали и проверьте работу двигателя.
