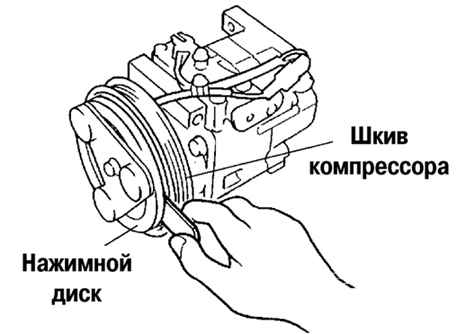

Рис. 8.73. Измерение зазора по окружности между нажимным диском и шкивом компрессора

Измерьте зазор по окружности между нажимным диском и шкивом компрессора системы кондиционирования воздуха, используя толщиномер (рис. 8.73).

Убедитесь в том, что зазор соответствует норме.

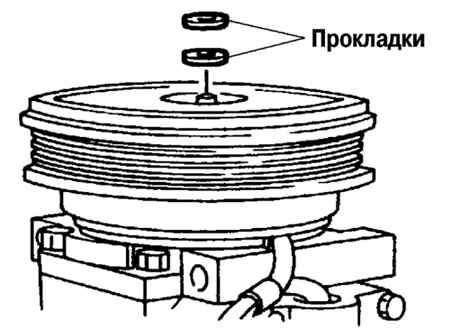

Рис. 8.74. Установка новой прокладки между нажимным диском и шкивом компрессора

Если это не так, снимите нажимной диск и отрегулируйте зазор подбором прокладки 0,2-0,5 мм или нескольких прокладок (рис. 8.74).

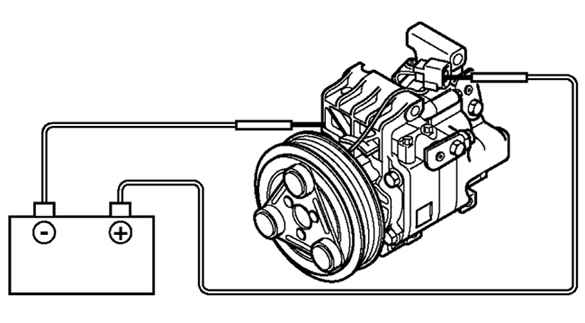

Рис. 8.75. Схема подачи напряжения с положительного вывода аккумуляторной батареи на вывод А магнитной муфты

Подайте напряжение с положительного вывода аккумуляторной батареи на вывод А магнитной муфты, а корпус компрессора системы кондиционирования воздуха соедините с массой кузова (рис. 8.75).

Рис. 8.76. Схема проверки проводимости

Если проверка показывает отсутсвие проводимости, замените статор и устройство тепловой защиты (рис. 8.76).
