Мазда 3. Проверка электродвигателя стеклоподъемника с сервоприводом

1. Подайте напряжение с положительного вывода аккумуляторной батареи и подключите к массе выводы электродвигателя стеклоподъемника с сервоприводом E и F, а затем проверьте работу электродвигателя стеклоподъемника с сервоприводом.

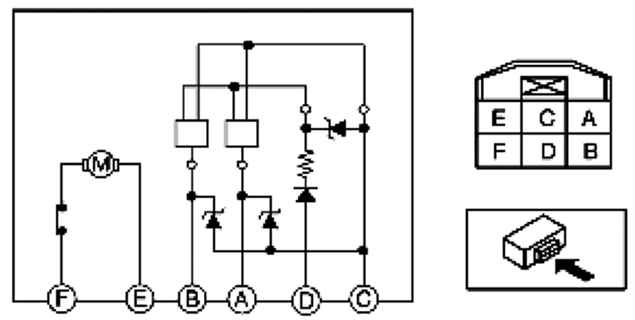

Рис. 7.88. Схема проверки электродвигателя стеклоподъемника с сервоприводом

Если работа электродвигателя стеклоподъемника с сервоприводом отличается от указанной в таблице, замените электродвигатель стеклоочистителя.



Подайте напряжение с положительного вывода аккумуляторной батареи на вывод D электродвигателя стеклоподъемника с сервоприводом, вывод C подключите к массе.

Включив электродвигатель стеклоподъемника с сервоприводом измерьте напряжение на выводах A и B.

При наличии неисправности замените электродвигатель стеклоподъемника с сервоприводом.

Напряжение.

Импульс: макс. – 12V, мин. – 0 V.
