Рис. 6.11. Отсоединение разъема вакуумного шланга

Отсоедините разъем вакуумного шланга от усилителя тормозов, нажимая на язычки разъема вакуумного шланга (рис. 6.11).

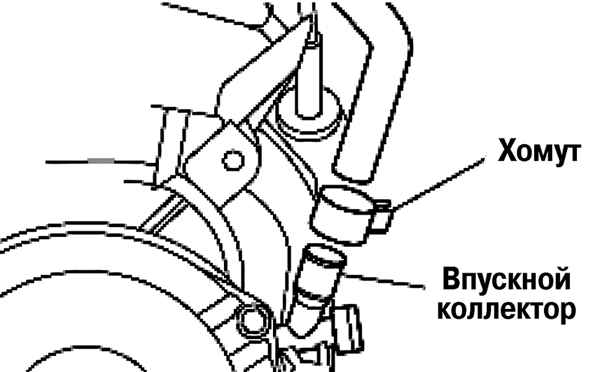

Рис. 6.12. Снятие хомута

Снимите хомута, используя плоскогубцы, и отсоедините вакуумный шланг от впускного коллектора (Z6) (рис. 6.12).

Рис. 6.13. Отсоединение вакуумного шланга от впускного коллектора

Вставьте тонкую отвертку с плоским шлицем в точке, обозначенной стрелкой на рисунке 6.13, сместите кольцо вниз и отсоедините вакуумный шланг от впускного коллектора (LF).

Снимите вакуумный шланг.

Установите в порядке, обратном снятию.

Убедитесь в том, что вакуумный шланг вставляется так, что соединение вакуумного шланга касается кольца впускного коллектора (LF).

Вставьте разъем вакуумного шланга в усилитель тормозов.

Убедитесь в том, что вакуумный шланг установлен надежно, потянув за него, и снова вставьте его в усилитель тормозов.

Рис. 6.14. Установка катушки усилителя тормозов

Убедитесь в том, что катушка усилителя тормозов находится в разъеме вакуумного шланга (рис. 6.14).
