Мазда 3. Снятие, проверка и установка рулевого колеса и рулевой колонки







щательный клапан контроля, направляющий жидкость от насоса гидроусилителя рулевого управления к одной или другой стороне поршня зубчатой рейки рулевого механизма. Поршень и зубчатая рейка составляют одну неотъемлемую часть рулевого механизма. Поршень зубчатой рейки преобразовывает давление жидкости в линейную силу, которая двигает рейку налево или направо.
Эта сила передается через рулевые тяги и наконечники рулевых тяг на поворотные кулаки, которые поворачивают передние колеса. При неисправности гидроусилителя управление автомобилем осуществляется в обычном режиме. Однако при этом необходимо прилагать большее усилие. Вращательное движение рулевого колеса передается шестерне. При вращении шестерни ее зубья зацепляются с зубьями рейки, тем самым заставляя рейку перемещаться.



5.3.3.1 Снятие, проверка и установка рулевого колеса и рулевой колонки Мазда 3 2003 года

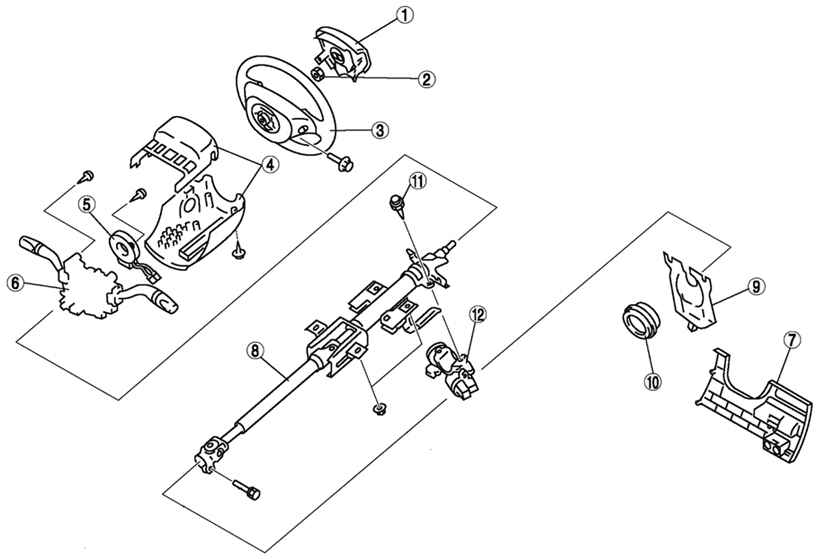

Рис. 5.10. Компоненты рулевой колонки: 1 – модуль подушки безопасности; 2 – контргайка; 3 – рулевое колесо; 4 – облицовка рулевой колонки; 5 – спиральная пружина; 6 – комбинированный переключатель; 7 – нижняя панель; 8 – рулевой вал; 9 – чехол шарнира; 10 – пылезащитный чехол; 11 – болты крепления механизма блокировки рулевого управления; 12 – деталь механизма блокировки рулевого управления





 Снятие



ВНИМАНИЕ
При снятии рулевого колеса не наносите удары молотком по валу. Рулевая колонка может деформироваться.


Установите колеса автомобиля в положение прямолинейного движения.
Снимите рулевое колесо подходящим съемником.
С помощью зубила и молотка сделайте пазы в головках болтов крепления механизма блокировки рулевого управления.
Отверните болты отверткой.



5.3.3.2 Снятие Мазда 3 2003 года

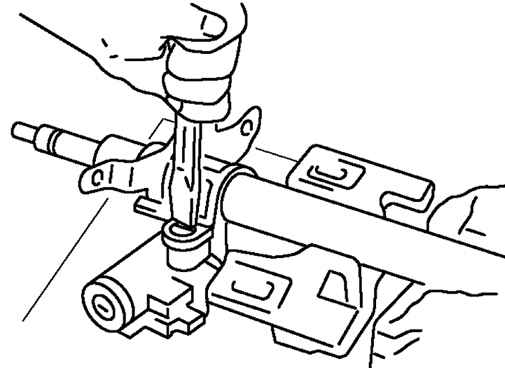

Рис. 5.11. Демотаж детали механизма блокировки рулевого управления




Демонтируйте деталь механизма блокировки рулевого управления (рис. 5.11).







Проверка







Проверьте подшипник рулевой колонки на наличие повреждений.



5.3.3.3 Проверка Мазда 3 2003 года




Рис. 5.12. Проверка длины рулевого вала




Проверьте длину рулевого вала (рис. 5.12).
Замените рулевой вал при необходимости.
Длина: 211,6 мм.



5.3.3.3 Проверка Мазда 3 2003 года

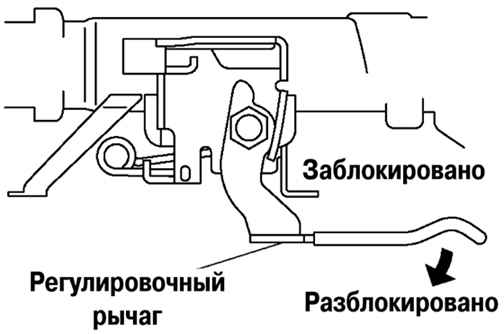

Рис. 5.13. Проверка работы механизмов наклона и продольной регулировки рулевой колонки




Проверьте работу механизмов наклона и продольной регулировки рулевой колонки (рис. 5.13).
Убедитесь в плавности перемещения рычага из положения «разблокировано» в положение «заблокировано».
Убедитесь в надежной фиксации рулевого вала при установке рычага в положение «заблокировано».
Замените рулевой вал при необходимости.









Установка





Установите деталь механизма блокировки рулевого управления на рулевой вал.
Убедитесь в правильной работе механизма блокировки.
Установите новые болты крепления механизма блокировки.





5.3.3.4 Установка Мазда 3 2003 года

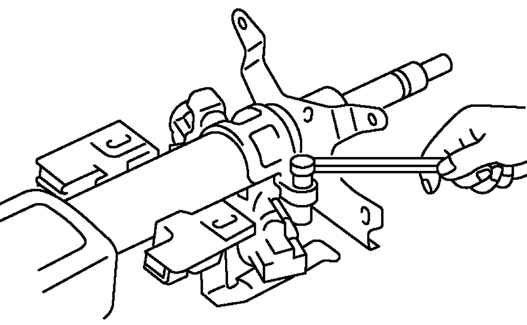

Рис. 5.14. Затягивание болтов крепления механизма блокировки




Затяните болты до отламывания головок (рис. 5.14).



5.3.3.4 Установка Мазда 3 2003 года




Рис. 5.15. Болты крепления рулевого вала




Заблокируйте рычаг механизма наклона рулевой колонки (рис. 5.15).
Затяните болт A.
Затяните гайку B.
Затяните гайку C.


ВНИМАНИЕ
Не наносите удары в направлении оси вала.


Установите колеса автомобиля в положение прямолинейного движения, установите рулевое колесо.
