Мазда 3. Снятие и установка заднего верхнего рычага подвески
|
ВНИМАНИЕ
Выполнение
следующих процедур без предварительного снятия
датчика скорости колеса антиблокировочной системы
тормозов может привести к обрыву цепи в жгуте
проводов, если жгут будет по ошибке натянут.
Перед выполнением
следующих операций снимите датчик скорости колеса
антиблокировочной системы тормозов (со стороны
ступицы) и закрепите его в подходящем месте, где
датчик не будет по ошибке поврежден при выполнении
обслуживания.
|
|
|

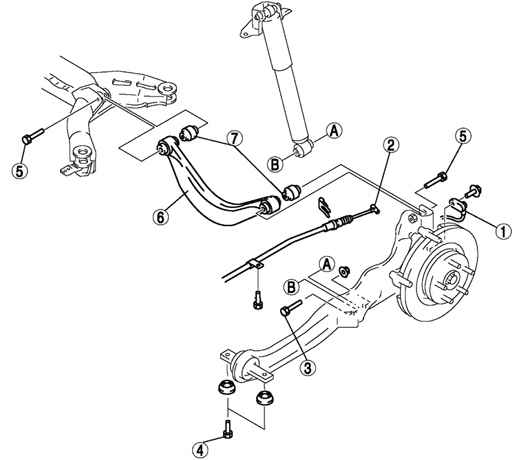

Рис. 4.32.
Задний верхний рычаг: 1 – датчик скорости колеса
антиблокировочной системы тормозов; 2 – трос
стояночной тормозной системы; 3 – болт (нижняя часть
заднего амортизатора); 4 – болт (передняя часть
продольной тяги); 5 – болт (задний верхний рычаг); 6
– задний верхний рычаг; 7 – втулка заднего верхнего
рычага
|
Снятие
Снимите датчик скорости колеса антиблокировочной системы тормозов.
Отсоедините трос стояночной тормозной системы.
|
|

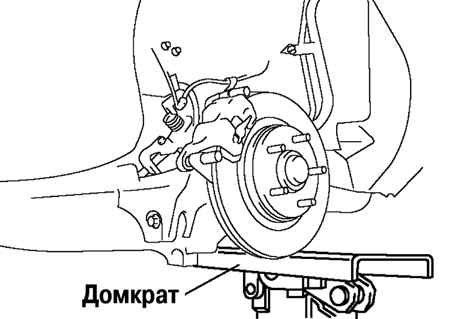

Рис. 4.33.
Установка домкрата под продольную тягу
|
Поддержите продольную тягу домкратом (рис.
4.33).
Ослабьте болты на внутренней и внешней сторонах поперечной тяги.
|
|
Рис. 4.34.
Выпрессовка втулки верхнего рычага
|
Выпрессуйте втулку верхнего рычага, используя специальные
приспособления (рис.
4.34).
Установка
|
|
Рис. 4.35.
Маркировка новой втулки
|
|
|
Рис. 4.36.
Запрессовка новой втулки верхнего рычага
|
Запрессуйте втулку по маркировке, используя специальные
приспособления (рис.
4.36).
|
|
Рис. 4.37.
Проверка высоты запрессованной втулки
|
Проверьте, чтобы расстояние A-B составляло 14,0 мм-16,0мм (рис.
4.37).
Установку остальных компонентов осуществляйте в порядке, обратном
снятию.
