Мазда 3. Снятие и установка задней цилиндрической пружины
|
|

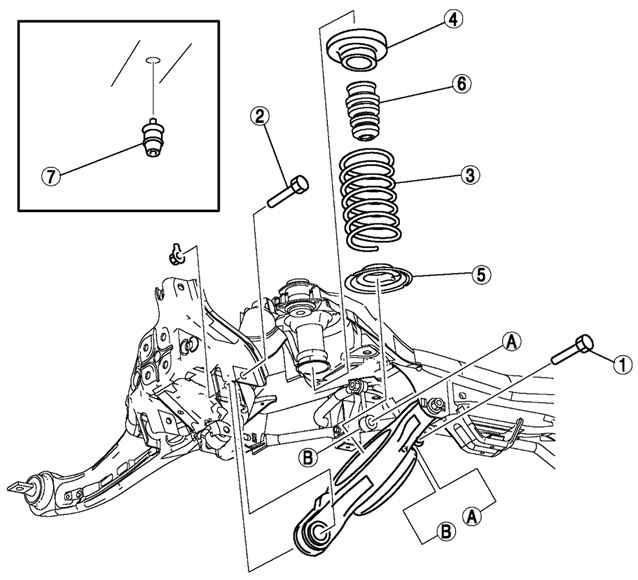

Рис. 4.29.
Задняя цилиндрическая пружина: 1 – болт (нижняя
часть стойки стабилизатора); 2 – болт (задний нижний
рычаг, внешняя сторона); 3 – задняя цилиндрическая
пружина; 4 – верхняя прокладка чашки пружины; 5 –
нижняя чашка пружины; 6 – буфер хода сжатия (со
стороны пружины); 7 – буфер хода сжатия (со стороны
кузова)
|
Снятие
Снимите задний датчик автовыравнивания.
|
|

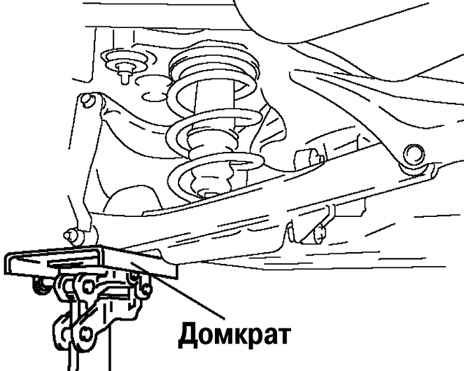

Рис. 4.30.
Установка домкрата под нижний рычаг
|
Подоприте нижний рычаг домкратом (рис.
4.30).
Ослабьте внутренний болт нижнего рычага.
Снимите внешний болт нижнего рычага.
Используя переходник, снимите буфер хода сжатия (со стороны кузова).
Установка
|
|
Рис. 4.31.
Установка цилиндрической пружины
|
Установите цилиндрическую пружину так, чтобы метка была расположена
снизу (рис.
4.31).
Поместите домкрат под нижним рычагом и медленно поднимите рычаг.
|
ВНИМАНИЕ
Монтаж
цилиндрической пружины представляет опасность:
пружина может вылететь и стать причиной серьезной
травмы или смерти.
|
