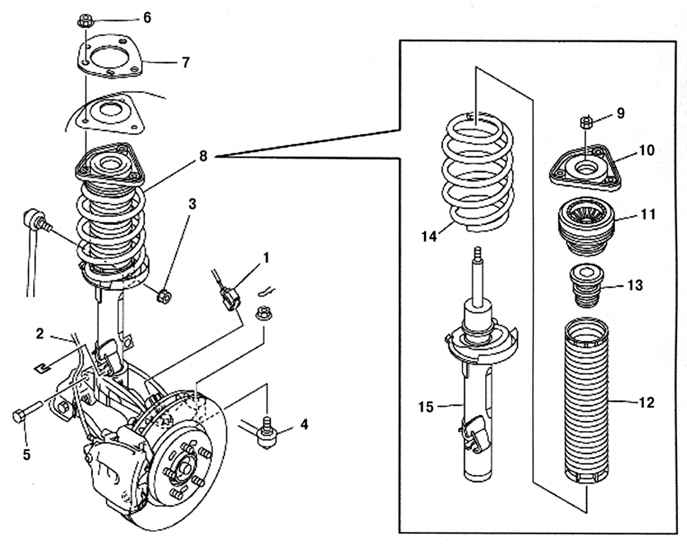

Отверните болт крепления датчика скорости колеса.

Отверните болт крепления кронштейна тормозного шланга.

Отверните гайку крепления стойки стабилизатора и болт крепления нижней части амортизатора.

Снимите динамический демпфер.

Открутите болт крепления вилки амортизатора.

Ослабьте, но не откручивайте окончательно три гайки крепления верхней крышки стойки амортизатора.

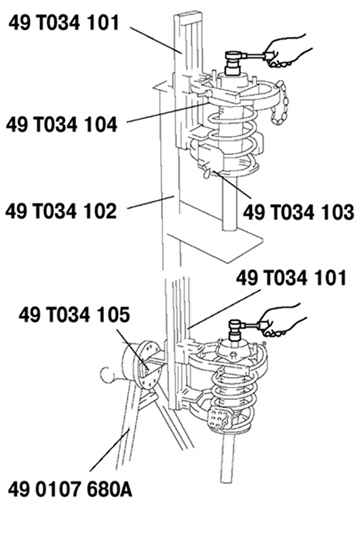

Снимите амортизатор в сборе и зафиксируйте его на специальном стенде.

Закройте пружину тканью и установите специальные приспособления.

Рис. 4.12. Снятие гайки крепления штока амортизатора

Проверьте амортизатор на наличие повреждений и утечки масла.

Проверьте, нет ли следов повреждений или износа на резиновой втулке.

Выдвиньте и утопите шток амортизатора не менее трех раз. Убедитесь в том, что сила сопротивления не изменяется и отсутствует необычный шум.

При наличии неисправности, замените амортизатор.

Утопите шток амортизатора и отпустите его.



Рис. 4.13. Проверка свободного хода штока амортизатора

Убедитесь в том, что шток выдвигается полностью с нормальной скоростью (рис. 4.13).

Временно установите цилиндрическую пружину, защитный чехол и резиновую опору на амортизаторе так, чтобы нижний край цилиндрической пружины поместился на выступе нижней чашки пружины.

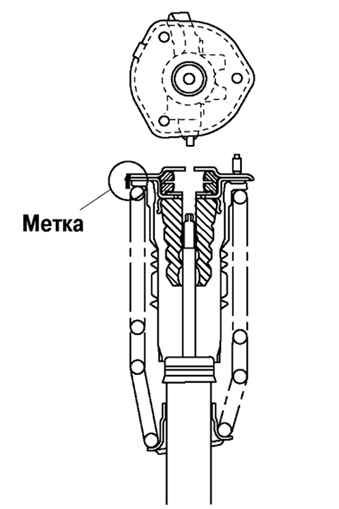

Рис. 4.14. Маркировка компонентов амортизаторной стойки

Промаркируйте цилиндрическую пружину, защитный чехол и резиновую опору для надлежащей установки, как показано на рисунке рис. 4.14.

Выровняйте метки цилиндрической пружины и защитного чехла. Оберните цилиндрическую пружину и защитный чехол куском ткани, затем установите специальные приспособления.

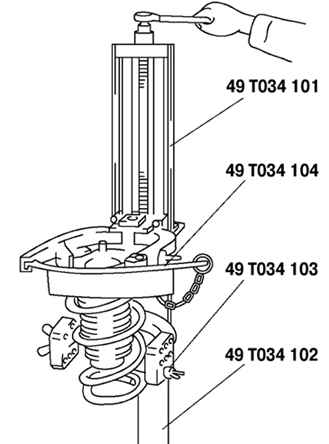

Рис. 4.15. Сжатие цилиндрической пружины

Сожмите цилиндрическую пружину, используя специальные приспособления (рис. 4.15).

Установите амортизатор так, чтобы нижний край цилиндрической пружины поместился на выступе нижней чашки пружины.

Удостоверьтесь, что метки на амортизаторе и защитном чехле совпадают.

Установите резиновую опору и гайку штока поршня, затем снимите специальные приспособления.

Момент затяжки гайки штока поршня: 39,2–52,9 Н·м.

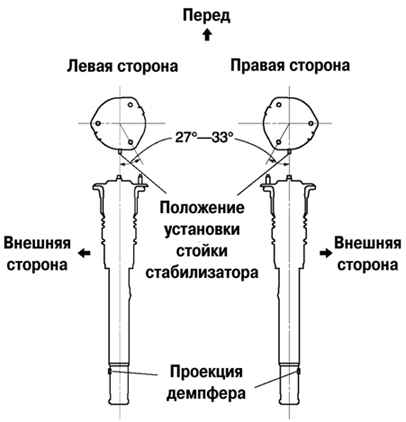

Рис. 4.16. Установка резьбовых шпилек

Установите резьбовые шпильки под углом 27-33° относительно стойки стабилизатора (линия центра), по направлению к внутренней стороне автомобиля (рис. 4.16).



Рис. 4.17. Установка вилки амортизатора

Установите вилку амортизатора и выровняйте ее по меткам вместе с динамическим демпфером (рис. 4.17).

Затяните болт крепления вилки.

Остальные компоненты установите в порядке, обратном снятию.
