Мазда 3. Балансировка колес (16-дюймовые и 17-дюймовые литые легкосплавные диски)








ПРИМЕЧАНИЕ
Отбалансируйте колеса сначала снаружи, а затем внутри. Следите за тем, чтобы не поцарапать колеса.









Клеящийся балансировочный груз (внешний)









Снимите старый балансировочный груз колеса.
Снимите двухстороннюю липкую ленту, оставшуюся на колесе, затем очистите и обезжирьте контактную площадку.
Установите колесо на станке для балансировки колес, измерьте величину и положение дисбаланса в режиме для обычных балансировочных грузов.

4.1.5.2 Клеящийся балансировочный груз (внешний) Мазда 3 2003 года

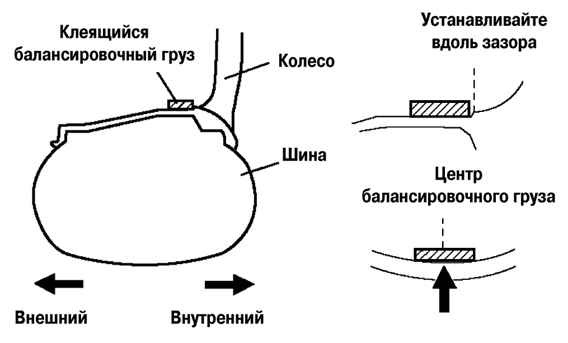

Рис. 4.7. Схема установки балансировочного груза




Умножите величину дисбаланса на 1,6, чтобы получить значение массы балансировочного груза (рис. 4.7).
Выберите балансировочный груз, самый близкий по массе, установите балансировочный груз в положение (снаружи), указанное станком для балансировки колес.
Пример вычисления массы груза для заданной величины дисбаланса:
23 г ґ 1,6 = 36,8 г.
Необходимая масса груза: 35 г.


ПРИМЕЧАНИЕ
Используйте груз массой, близкой по значению к расчетному.
Пример: 32,4 г = 30 г, 32,5 г = 35 г.


ВНИМАНИЕ
Используйте оригинальный противовес или эквивалентный (стальной).
При установке балансировочного груза прижимайте его в течение 2 с с силой 25 Н на каждые 5 г.



4.1.5.2 Клеящийся балансировочный груз (внешний) Мазда 3 2003 года

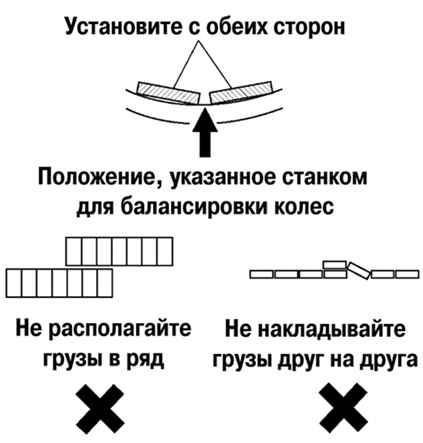

Рис. 4.8. Схема установки двух балансировочных грузов




При установке двух грузов поместите их так, чтобы они располагались с обеих сторон обода в положении, указанном станком для балансировки колес (рис. 4.8).


ВНИМАНИЕ
– Не располагайте грузы в ряд.
– Не накладывайте грузы друг на друга.
– Суммарная масса не должна превышать 160 г.





Установка груза обычного типа (внутреннего)









Измерьте величину дисбаланса на станке для балансировки колес.

4.1.5.3 Установка груза обычного типа (внутреннего) Мазда 3 2003 года

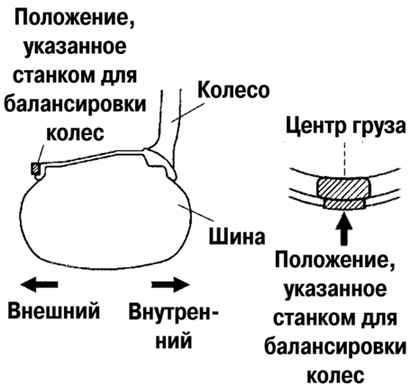

Рис. 4.9. Схема установки обычного балансировочного груза




Установите груз, соответствующий измеренной величине дисбаланса, в положение (на внутренней части обода), указанное станком для балансировки колес (рис. 4.9).


ВНИМАНИЕ
– Не устанавливайте более трех грузов.
– Масса одного груза не должна превышать 60 г.
– Общая масса двух грузов не должна превышать 100 г.





Проверка величины остаточного дисбаланса









После монтажа внешних и внутренних грузов снова включите станок для балансировки колес.
Убедитесь в том, что остаточный дисбаланс c обеих сторон не превышает значений, значений приведенных ниже.


4.1.5.4 Проверка величины остаточного дисбаланса Мазда 3 2003 года


Если остаточный дисбаланс превышает 10 г (16-дюймовое колесо) или 9 г (17-дюймовое колесо), снова отбалансируйте колеса.
