Мазда 3. Сборка и разборка соединительного вала









3.4.8.1 Сборка и разборка соединительного вала Мазда 3 2003 года




Рис. 3.131. Компоненты соединительного вала: 1 – соединительный вал; 2 – подшипник; 3 – пылезащитное уплотнение (левое); 4 – пылезащитное уплотнение (правое); 5 – кронштейн




Компоненты соединительного вала показаны на рис. 3.131.











Разборка





3.4.8.2 Разборка Мазда 3 2003 года




Рис. 3.132. Установка соединительного вала в тиски




Перед разборкой установите соединительный вал в тиски (рис. 3.132).

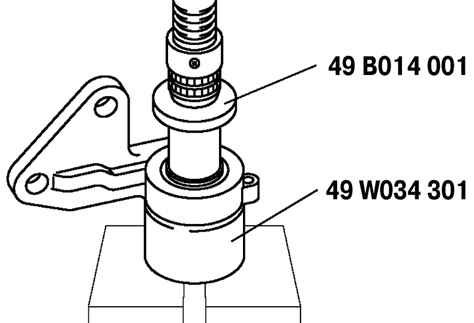

3.4.8.2 Разборка Мазда 3 2003 года




Рис. 3.133. Снятие подшипника соединительного вала




Используя специальные приспособления, снимите подшипник и правое пылезащитное уплотнение (3.133).









Сборка









3.4.7.2. Сборка

Нанесите консистентную смазку на рабочую кромку нового уплотнения.

3.4.8.3 Сборка Мазда 3 2003 года




Рис. 3.134. Установка нового правого пылезащитного уплотнения




Установите новое правое пылезащитное уплотнение, используя специальные приспособления (рис. 3.134).

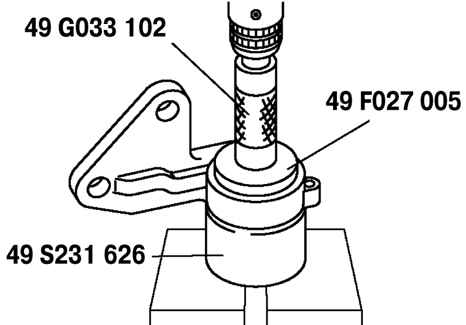

3.4.8.3 Сборка Мазда 3 2003 года


Рис. 3.135. Установка нового подшипника соединительного вала




Используя специальные приспособления, установите новый подшипник (рис. 3.135).
Нанесите консистентную смазку на рабочую кромку нового уплотнения.

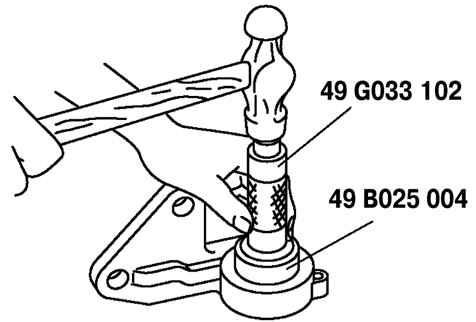

3.4.8.3 Сборка Мазда 3 2003 года


Рис. 3.136. Установка нового левого пылезащитного уплотнения




Установите новое левое пылезащитное уплотнение, используя специальные приспособления (рис. 3.136).



3.4.8.3 Сборка Мазда 3 2003 года

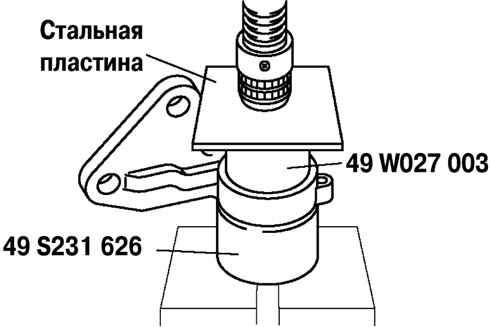

Рис. 3.137. Сборка соединительного вала




Соберите соединительный вал, используя пресс и специальное приспособление (рис. 3.137).
