Мазда 3. Система управления двигателя Z6
|

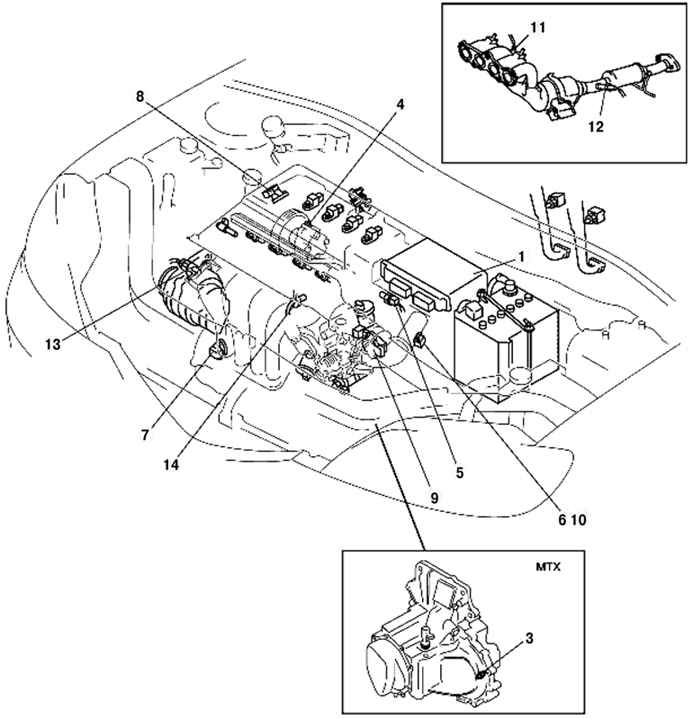

Рис. 2.340.
Компоненты системы управления автомобиля с
двигателем Z6: 1 – блок PCM; 2 – выключатель
нейтрали; 3 – выключатель CPP (Модели с механической
коробкой передач) ; 4 – датчик давления
гидроусилителя рулевого механизма; 5 – датчик
температуры охлаждающей жидкости; 6 – датчик
температуры воздуха на впуске; 7 – датчик положения
коленвала; 8 – датчик положения распредвала; 9 –
датчик положения дроссельной заслонки; 10 – датчик
массового расхода воздуха; 11 – передний датчик
концентрации кислорода с подогревом; 12 – задний
датчик концентрации кислорода с подогревом; 13 –
датчик барометрического давления; 14 – KS
|
Компоненты системы управления автомобиля с двигателем Z6 показаны на рис.
2.340.
