Мазда 3. Топливная система двигателя Z6
|
|

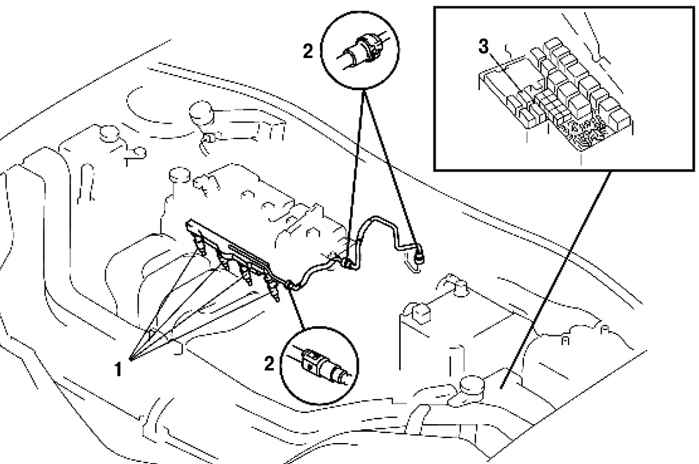

Рис. 2.318.
Топливный контур автомобиля c двигателем Z6: 1 –
топливная форсунка; 2 – быстросъемный соединитель; 3
– реле топливного насоса со стороны топливного бака
|
|
|

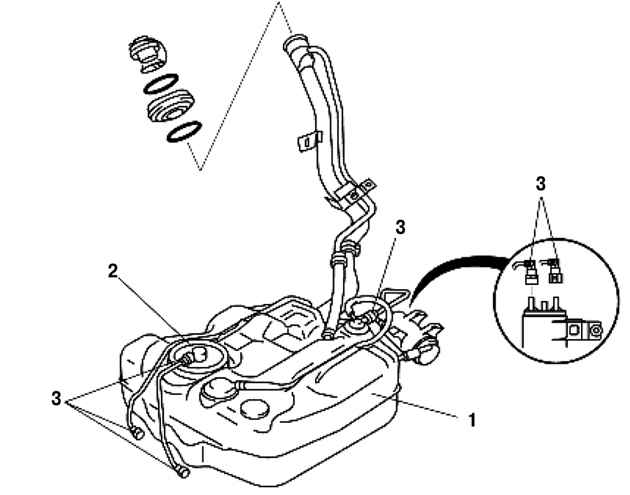

Рис. 2.319.
Топливный бак автомобиля c двигателем Z6: 1 –
топливный бак; 2 – блок топливного насоса; 3 –
быстросъемный соединитель
|
|
|

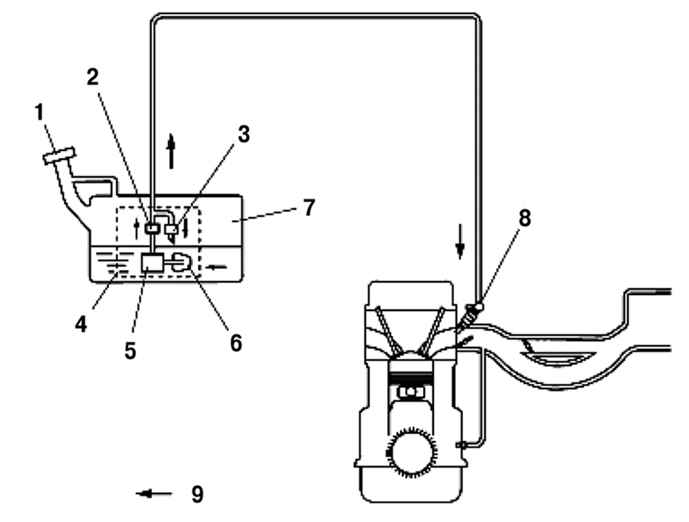

Рис. 2.320.
Схема топливной системы автомобиля c двигателем Z6:
1 – крышка заливной горловины топливного бака; 2 –
топливный фильтр (высокого давления); 3 – регулятор
давления; 4 – блок топливного насоса; 5 – топливный
насос; 6 – топливный фильтр (низкого давления); 7 –
топливный бак; 8 – топливная форсунка; 9 – поток
топлива
|
