Мазда 3. Разборка, проверка и сборка масляного насоса двигателя Z6
Разборка
Снимите крышку масляного насоса
Снимите внутренний и внешний роторы.
Снимите пробка и пружину плунжера.
Снимите управляющий плунжер.
Снимите корпус масляного насоса.
Проверка
|
|

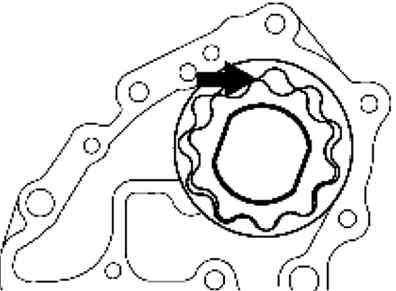

Рис. 2.298.
Измерение зазора между внутренним и внешним роторами
|
Измерьте зазор между внутренним ротором и внешним ротором, используя
щуп (рис.
2.298).
Если величина зазора превышает максимальное значение, замените
внутренний ротор, внешний ротор или оба ротора.
Стандартный зазор между головками зубьев: 0,18 мм.
Максимальный зазор между головками зубьев: 0,20 мм.
|
|

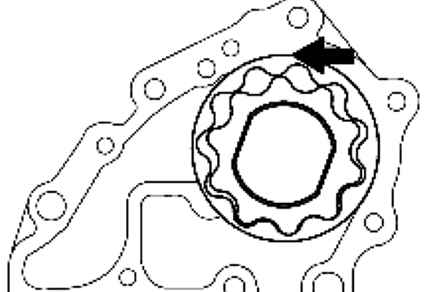

Рис. 2.299.
Измерение зазора внешним ротором и корпусом
|
Измерьте зазор между внешним ротором и корпусом, используя щуп (рис.
2.299).
Если величина зазора превышает максимальное значение, замените
внешний ротор, корпус масляного насоса или внешний ротор с корпусом.
Стандартный зазор: 0,175 мм.
Максимальный зазор: 0,20 мм.
|
|
Рис. 2.300.
Измерение бокового зазора корпуса масляного насоса
|
Измерьте боковой зазор, используя щуп (рис.
2.300).
Если величина зазора превышает максимальное значение, замените
внутренний ротор, корпус масляного насоса или внутренний ротор с
корпусом.
Стандартный боковой зазор: 0,03–0,07 мм.
Максимальный боковой зазор: 0,09 мм.
|
|
Рис. 2.301.
Измерение длины пружины плунжера
|
Измерьте длину пружины плунжера в свободном состоянии, используя
штангельциркуль с нониусом (рис.
2.301).
Если длина не соответствует норме, замените пружину плунжера.
Длина пружины плунжера в свободном состоянии: 45,94 мм.
Сборка
Установите корпус масляного насоса.
Установите управляющий плунжер, пружину плунжера и пробку.
|
|

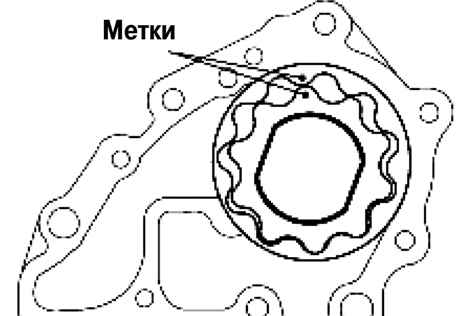

Рис. 2.302.
Совмещение меток внутреннего и внешнего роторов
|
Совместите метки внутреннего и внешнего роторов и соберите их (рис.
2.302).
Установите роторы и крышку масляного насоса.
