Мазда 3. Замена прокладки блока цилиндров двигателя Z6







2.6.6.1 Замена прокладки блока цилиндров Мазда 3 2003 года

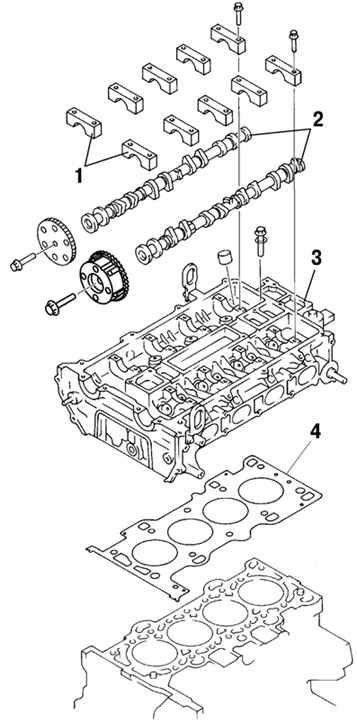

Рис. 2.270. Прокладка блока цилиндров: 1 – крышка подшипника распредвала; 2 – распредвал; 3 – головка блока цилиндров; 4 – прокладка головки блока цилиндров





Снятие







Снимите цепь привода механизма газораспределения.
Снимите трубопровод и кронштейн клапана рециркуляции отработавших газов
Снимите передний датчик концентрации кислорода с подогревом
Снимите тросик акселератора и кронштейн
Снимите шланг подачи топлива и жгут проводов топливной форсунки
Снимите воздушный шланг, дроссельный патрубок и впускной коллектор
Отсоедините следующие элементы:
– разъем заднего датчика концентрации кислорода с подогревом;
– основной глушитель.
Снимите трехкомпонентный каталитический нейтрализатор.
Снимите верхний шланг радиатора.
Снимите шланг радиатора отопителя.

2.6.6.2 Снятие Мазда 3 2003 года

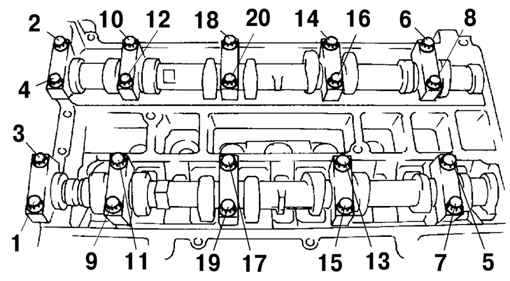

Рис. 2.271. Порядок ослабления болтов крепления крышки подшипника распредвала




Ослабьте болты крепления крышки подшипника распредвала в 2–3 прохода в порядке, показанном на рисунке (рис. 2.271).
Снимите крышки подшипников распредвала.


2.6.6.2 Снятие Мазда 3 2003 года

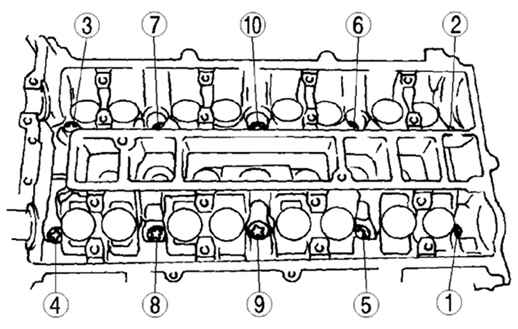

Рис. 2.272. Порядок ослабления болтов крепления головки блока цилиндров




Ослабьте болты крепления головки блока цилиндров в 2–3 прохода в порядке, показанном на рисунке 2.272, и снимите их.





 Установка







2.6.6.3 Установка Мазда 3 2003 года




Рис. 2.273. Измерение длины болта крепления головки блока цилиндров




Измерьте длину каждого болта крепления головки блока цилиндров (рис. 2.273).
Если длина болта превышает максимальное значение, замените болт крепления головки блока цилиндров.
Стандарт L: 128,9–129,5 мм.
Максимум L:130,2 мм.


2.6.6.3 Установка Мазда 3 2003 года

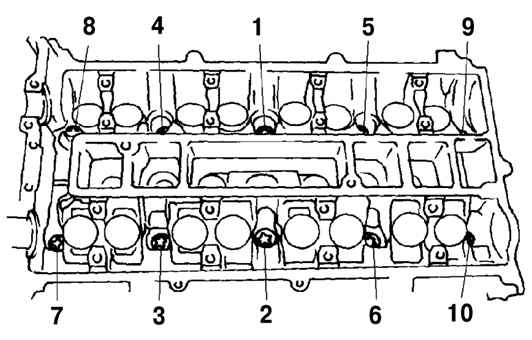

Рис. 2.274. Порядок затягивания болтов крепления головки блока цилиндров




Затяните болты крепления головки блока цилиндров в три приема в порядке, показанном на рисунке 2.274.
Момент затяжки: 17,5–22,5 Н·м.
Натяжение угла: 85 °-95 °.
