Мазда 3. Снятие и установка цепи привода механизма газораспределения двигателя Z6
Снятие
Снимите крышку аккумуляторной батареи.
Отсоедините отрицательный провод от аккумуляторной батареи.
Слейте из двигателя охлаждающую жидкость.
Снимите следующие элементы:
– переднее колесо (правое);
– нижнюю крышку и брызговик (правый);
– узел воздушного фильтра;
– катушки зажигания;
|
|

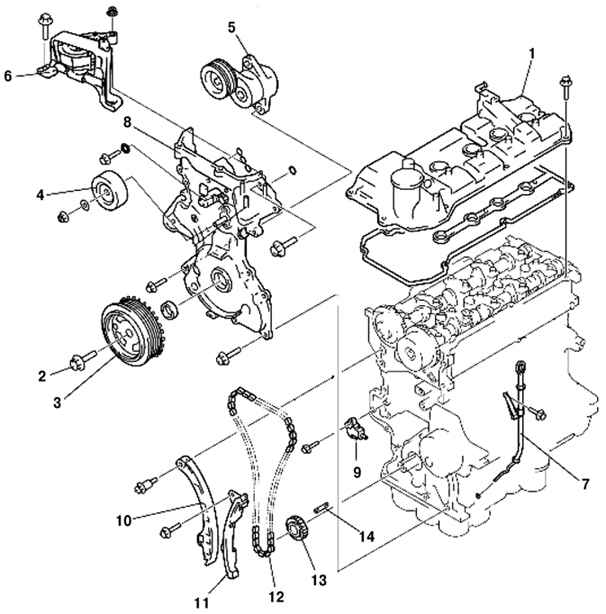

Рис. 2.252.
Компоненты цепи привода механизма газораспределения:
1 – крышка головки блока цилиндров; 2 – болт
крепления шкива коленчатого вала; 3 – шкив
коленчатого вала; 4 – натяжной шкив; 5 –
автоматический натяжитель приводного ремня; 6 –
опора двигателя №3; 7 – трубка контрольного щупа
уровня масла; 8 – передняя крышка двигателя; 9 –
натяжитель цепи; 10 – рычаг натяжителя цепи; 11 –
направляющая цепи; 12 – цепь привода механизма
газораспределения; 13 – звездочка коленчатого вала;
14 – шпонка
|
– приводной ремень;
– насос гидроусилителя рулевого управления без отсоединения
масляного шланга и маслопровода.
|
ПРИМЕЧАНИЕ
Зафиксируйте насос
гидроусилителя рулевого управления веревкой в
положении, не мешающем обслуживанию.
|
Снимите бачок охлаждающей жидкости и усилителя рулевого управления с
подключенными шлангами и трубопроводами.
Снимите генератор.
Снимите насос охлаждающей жидкости
Снимите кронштейн тросика акселератора (со стороны кузова)
Отсоедините провод заземления (опора двигателя №3)
Отсоедините следующие элементы:
– шланг вентиляции;
– жгут проводов управляющего масляного клапана;
– разъем датчика положения коленвала.
Снимите крышку головки блока цилиндров.
|
|

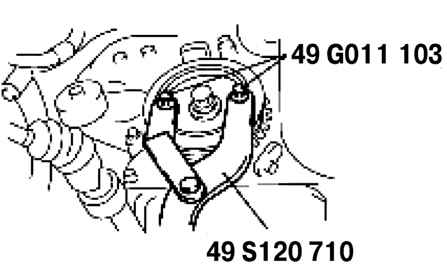

Рис. 2.253.
Фиксация шкива коленчатого вала
|
Зафиксируйте шкив коленчатого вала, используя специальные
приспособления и снимите болт крепления шкива коленчатого вала (рис.
2.253).
Снимите шкив коленчатого вала, натяжной шкив и автоматический
натяжитель приводного ремня.
|
|
Рис. 2.254.
Моторный домкрат для закрепления двигателя перед
снятием опоры №3
|
Закрепите двигатель, используя моторный домкрат и дополнительное
приспособление и снимите опору №3 (рис.
2.254).
Снимите трубку контрольного щупа уровня масла.
Снимите переднюю крышку двигателя.
|
|
Рис. 2.255.
Снятие переднего сальника
|
Снимите передний сальник, используя отвертку с плоским шлицем (рис.
2.255).
